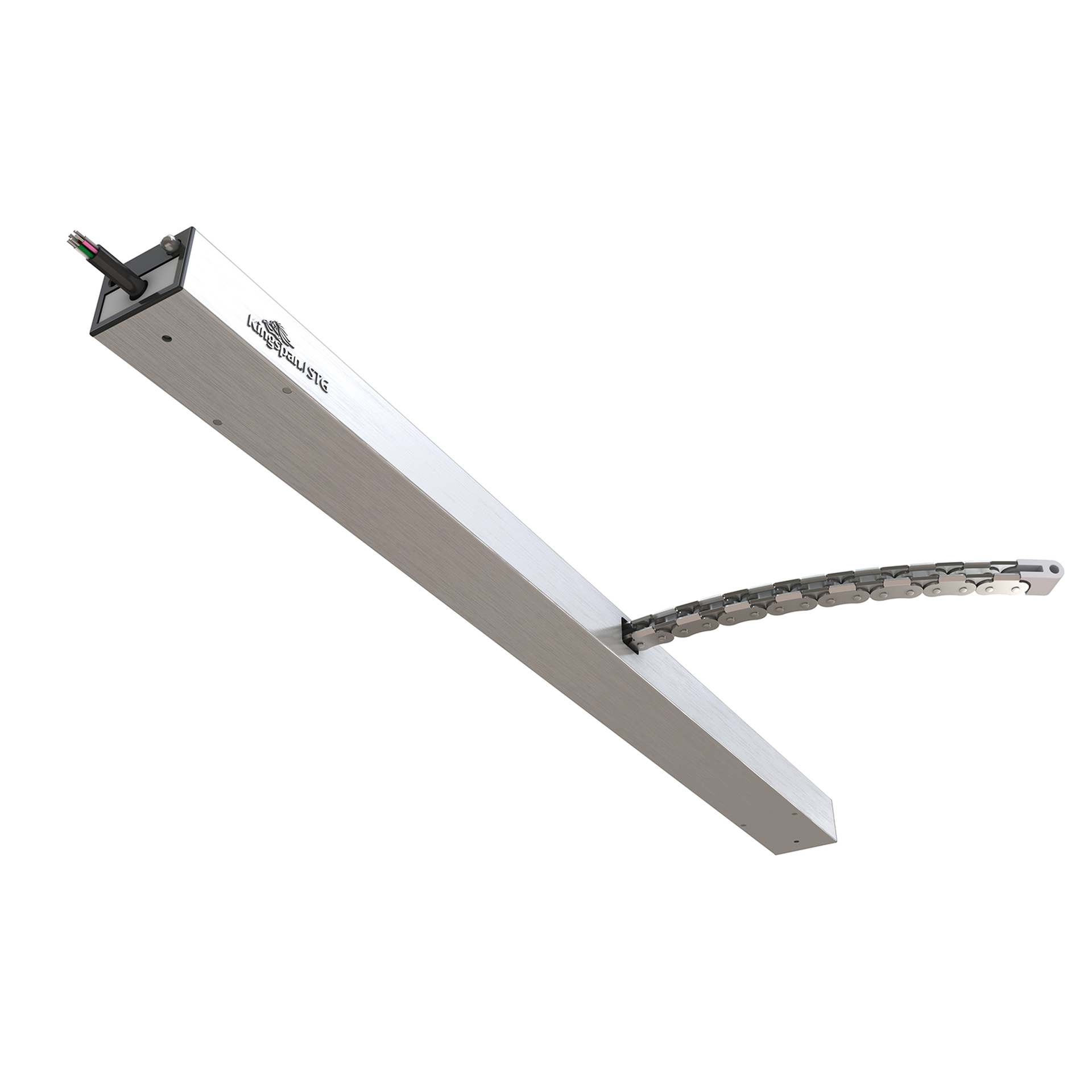

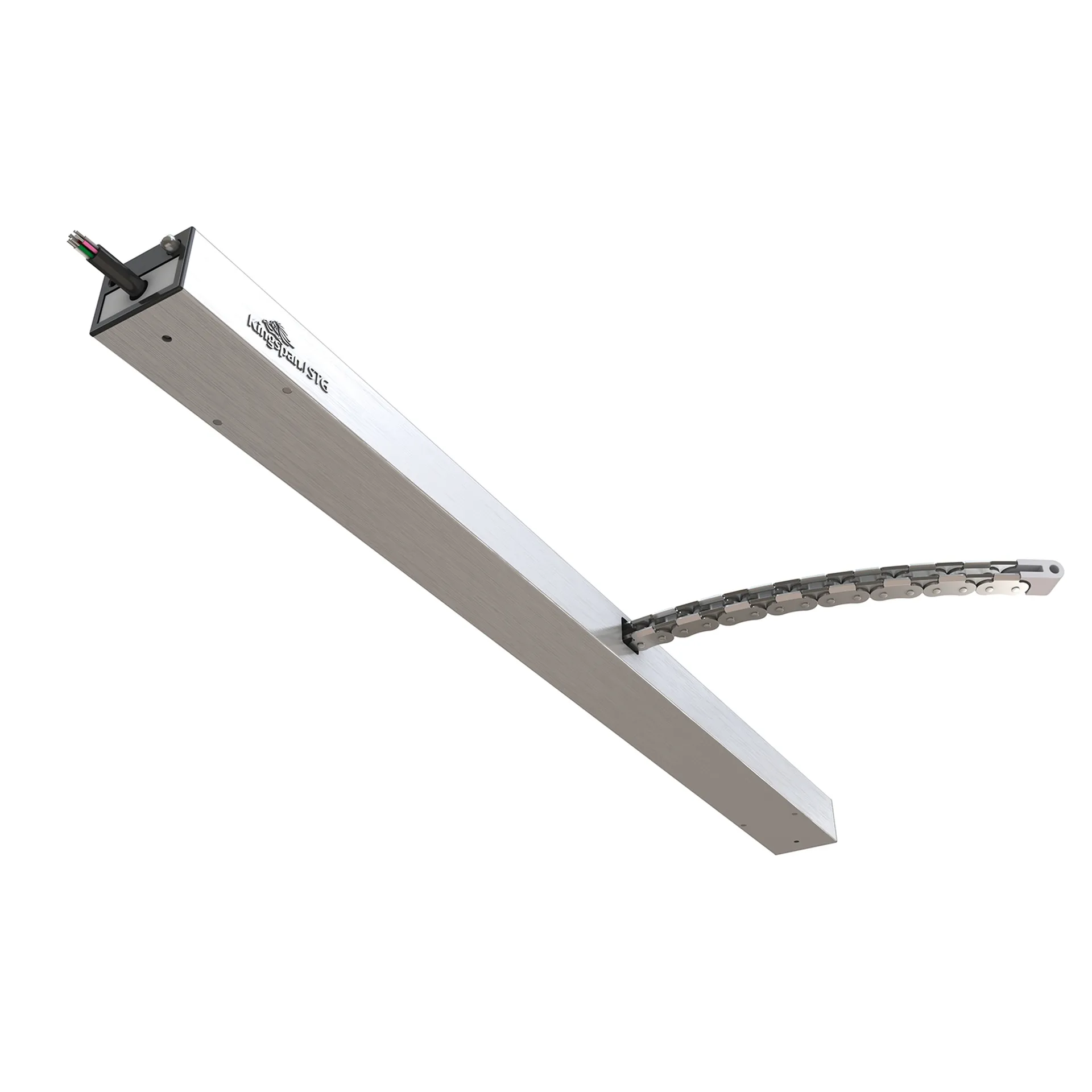

Kettenantrieb CDs
Produktinformationen

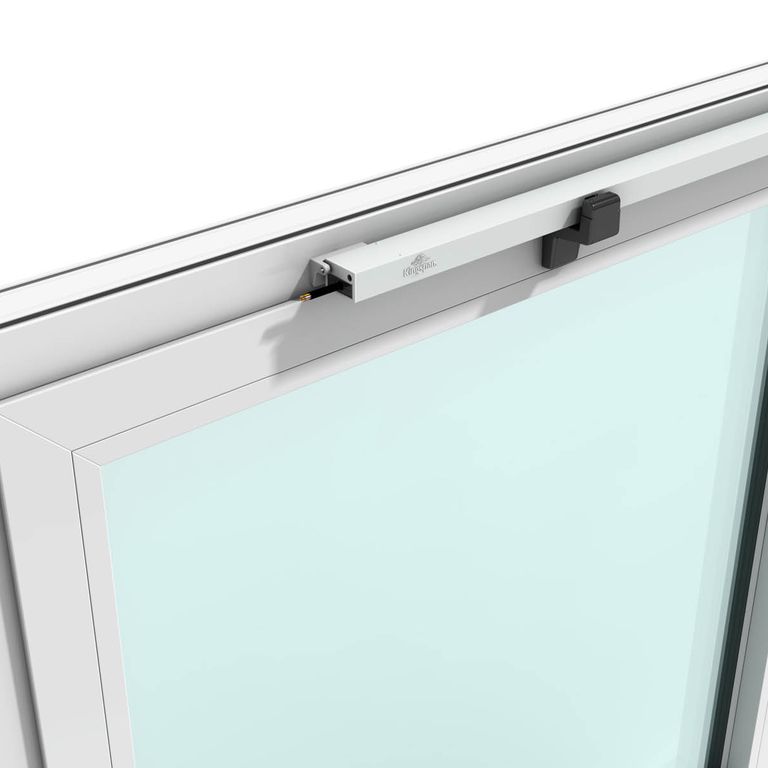

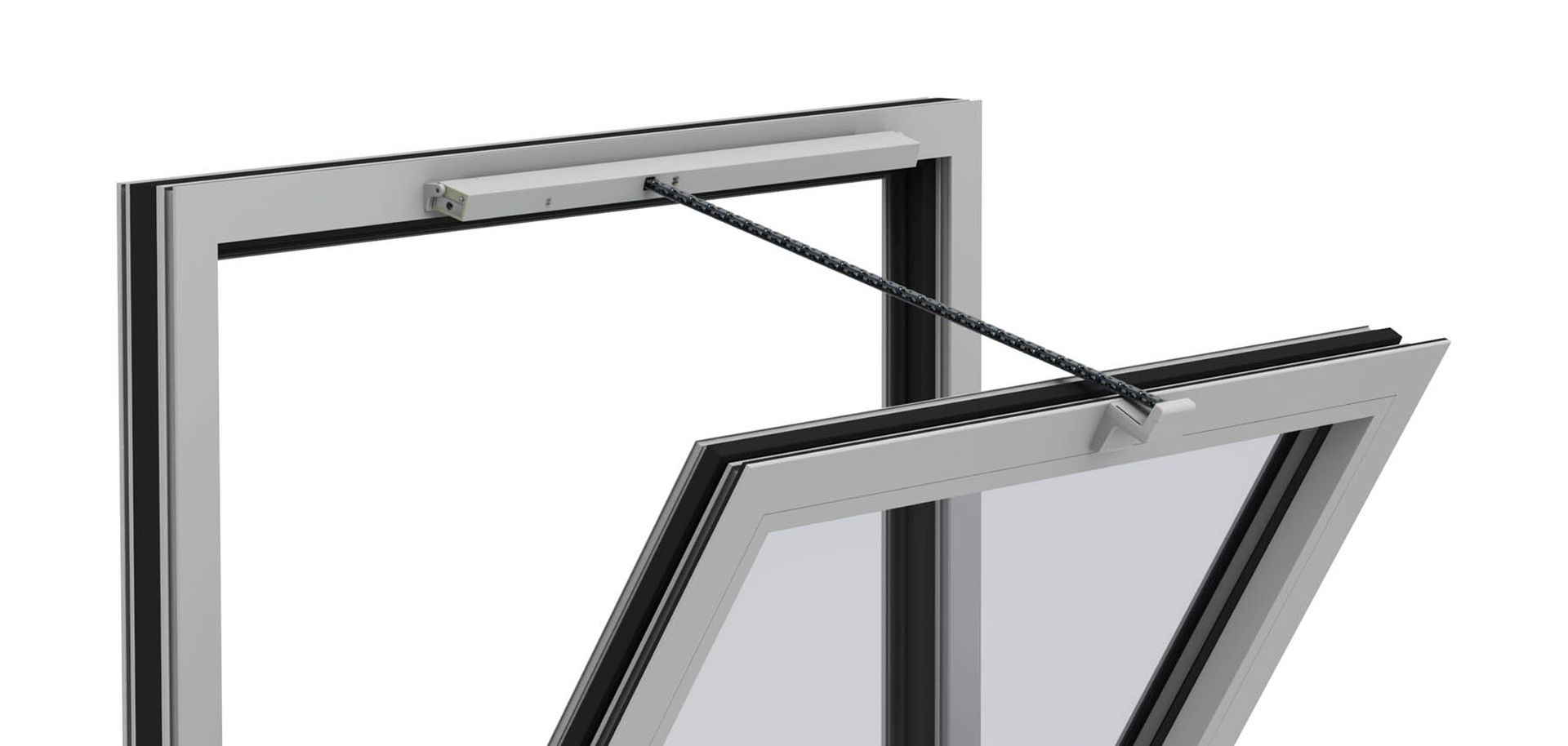

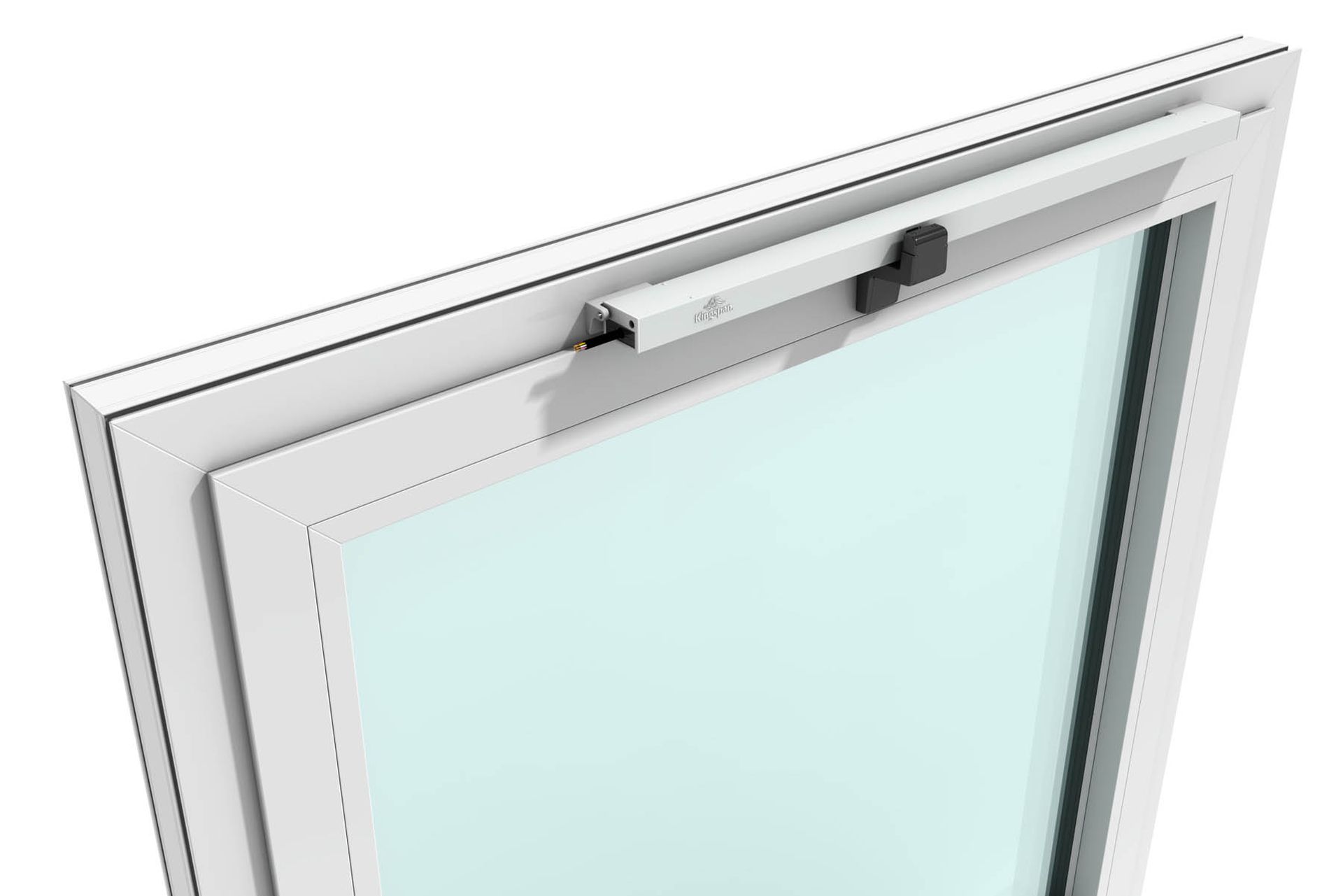

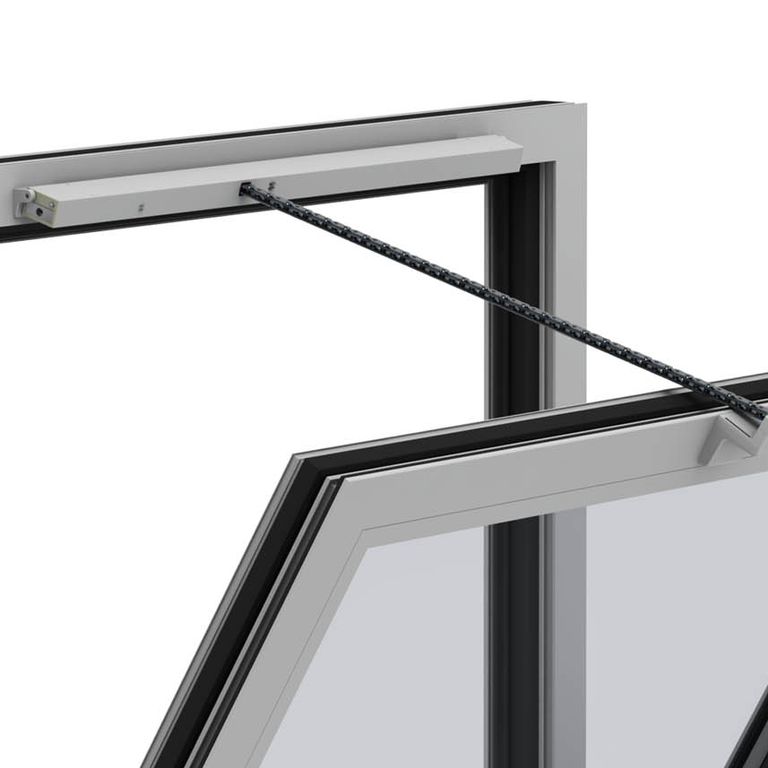

Schmaler, klickbarer 24 V DC Antrieb mit 300 N für RWA und Lüftung mit umfangreichen Konfigurationsmöglichkeiten. Öffnet und schließt Fassadenfenster mit geringer Geräuschentwicklung, ideal für den täglichen Lüftungsbetrieb. Beidseitige Anschlussmöglichkeit über Steckverbinder zum einfachen Verbinden mehrerer Antriebe an einem Fenster. Einfache Grundkonfiguration vor Ort ohne PC-Tool.
Produkt-Highlights
- Geringe Bautiefe
- Einfache Klickmontage - an Rahmen oder Flügel - mit schlanken Konsolen und verdeckten Befestigungsschrauben
- Steckverbinder beidseitig anschließbar
- Einstellbare Dichtschlussentlastung
- Integrierter Überlastschutz
- Hub, Geschwindigkeit, Kraft: für AUF/ZU per Software getrennt einstellbar
- Laufgeschwindigkeit in AUF- und ZU-Richtung auf < 5 mm/s reduzierbar
- Reversieren bei Erkennen von Überlast in ZU-Richtung
- Synchronbetrieb von bis zu 4 Antrieben und zusätzlicher Anschluss von bis zu zwei Riegelantrieben
- Anlernen von: Schließposition und Ausstellweite, sowie Verbinden mehrerer Antriebe ohne weitere Hilfsmittel, auch vor Ort
- Konfigurierbarer Meldekontakt integriert
Technische Informationen
Allgemeine Informationen
| Ausführung | CDs |
| Nennspannung | 24 V DC (-15 % /+25 %) |
| Nennstrom | ca. 1 A |
| Hublänge | CDs/200 = 21-200 mm CDs/400 = 21-400 mm CDs/600 = 21-600 mm CDs/800 = 21-800 mm |
| Druckkraft | 300 N |
| Zugkraft | 300 N |
| Zuhaltekraft | 2000 N |
| Laufgeschwindigkeit | 4-10 mm/s (einstellbar) |
| Umgebungstemperatur | –10 °C bis +60 °C |
| Schutzart | IP 20 |
Material
- Gehäuse: Aluminium, EV1/Silber eloxiert oder optional in RAL-Farbe, Endkappen Kunststoff
- Ausstellmechanik: Edelstahlkette, wartungsfrei
Zertifizierung
- TÜV-Baumuster-geprüft
- B300 geprüft in Anlehnung an DIN EN 12101-2:2017
