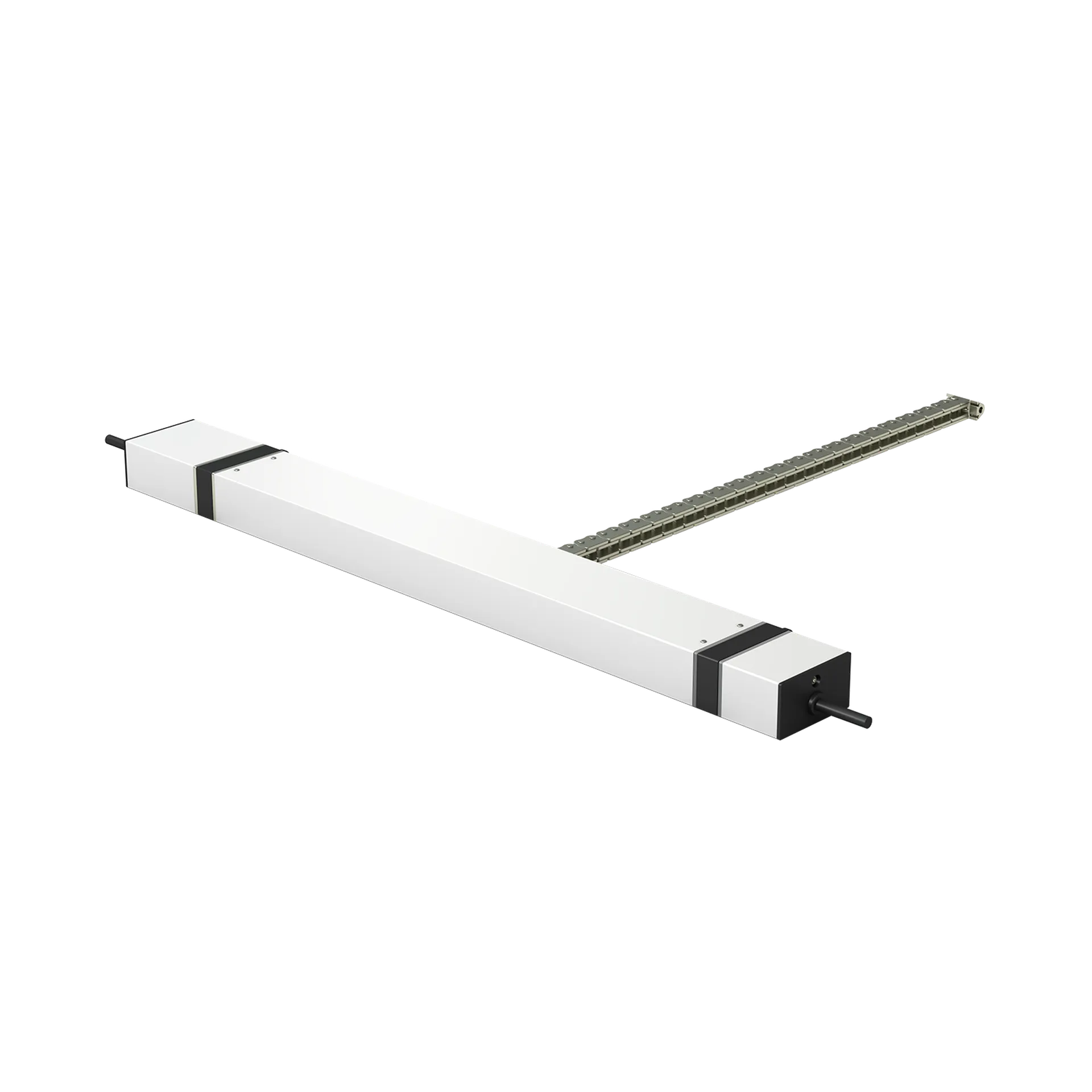

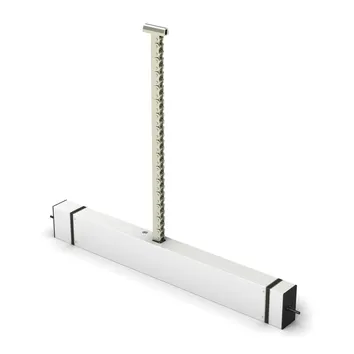

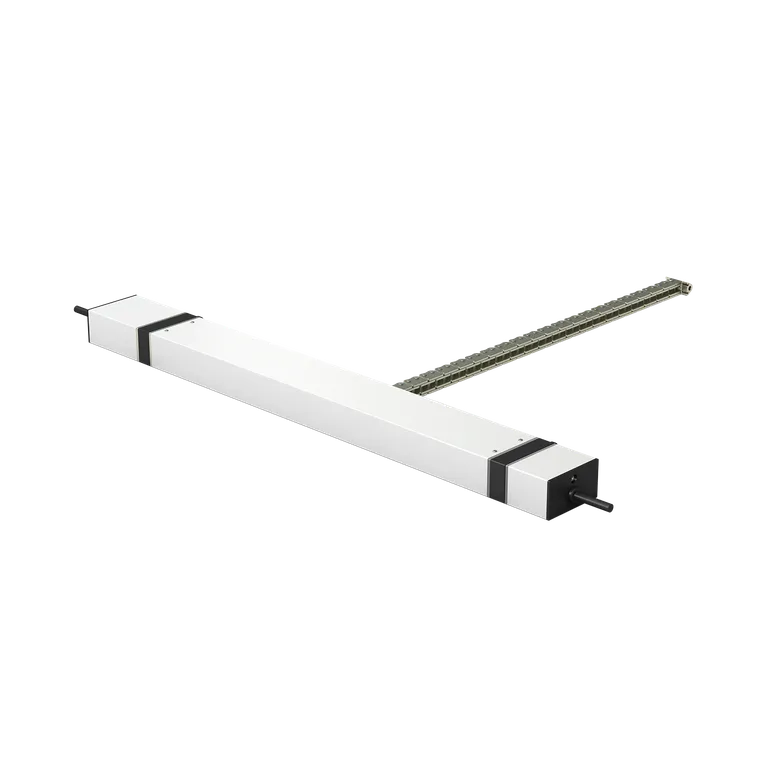

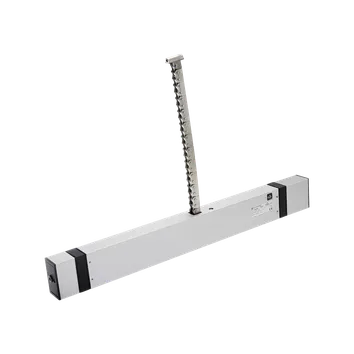

KCDM
KCDM mit 450 N - ideal für Standardfenster. Für 24 V DC RWA, 24 V DC Lüftung und 230 V AC Lüftung.
Kettenantriebsserie KCD
Produktinformationen

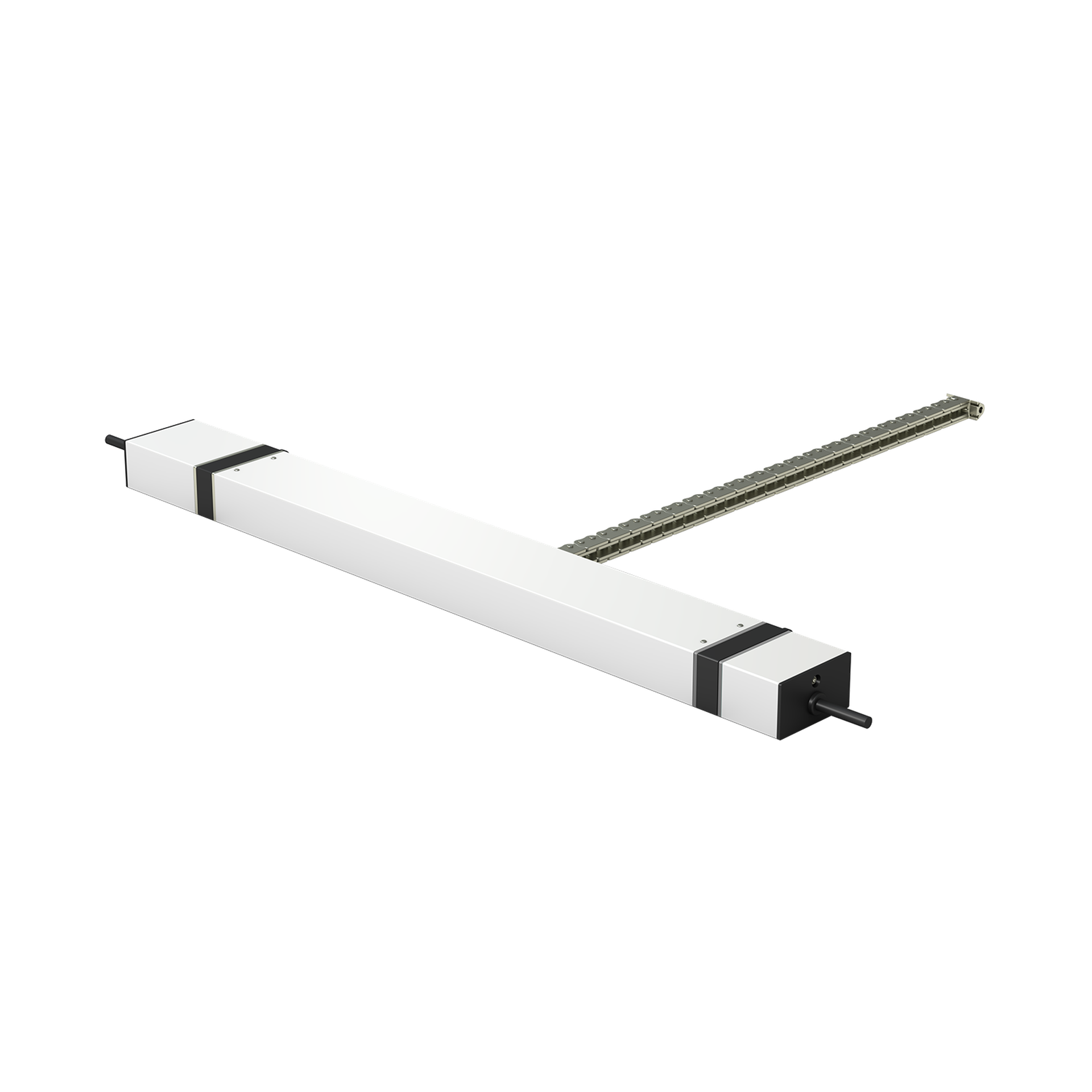

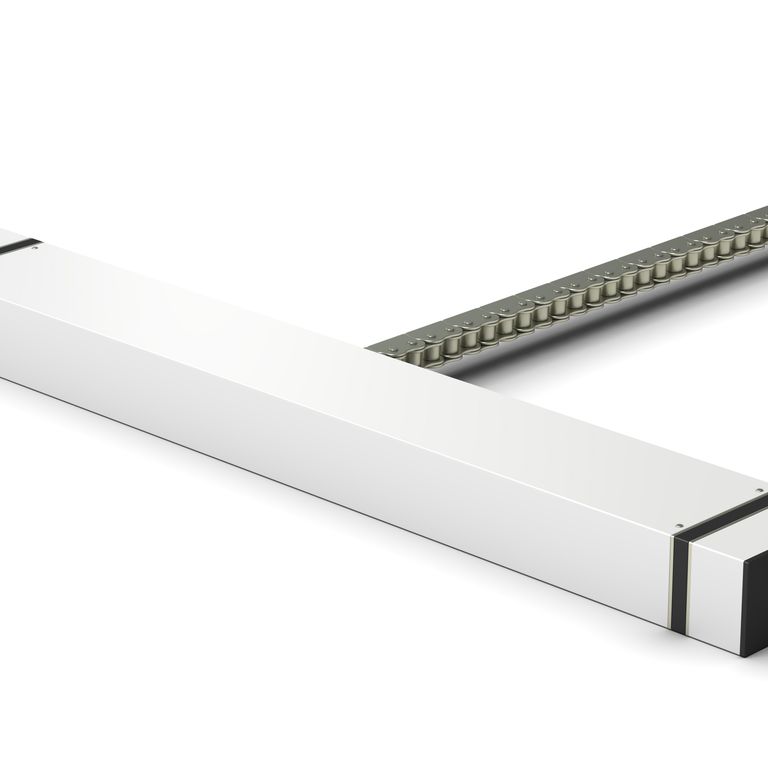

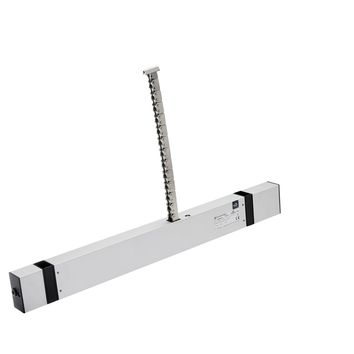

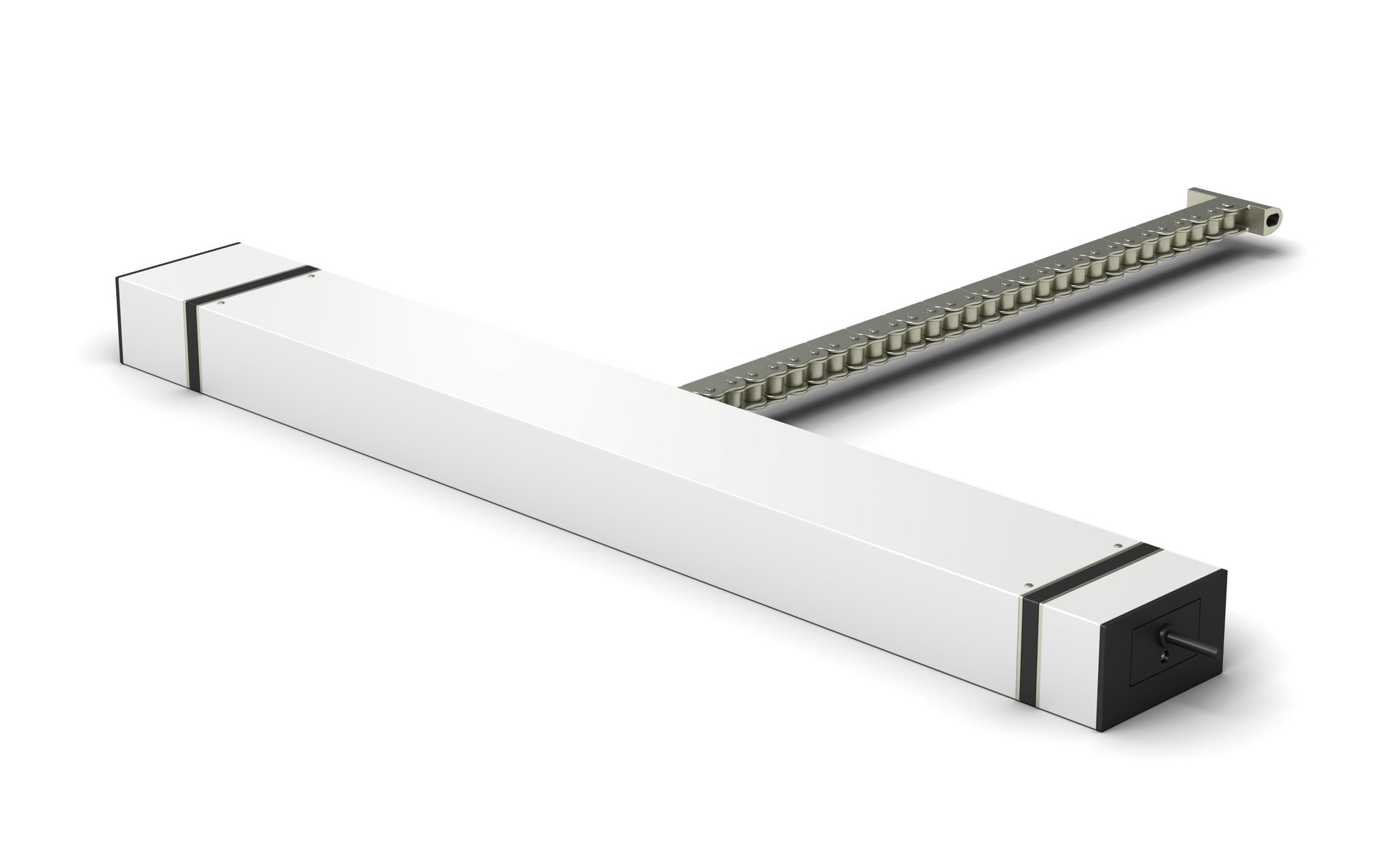

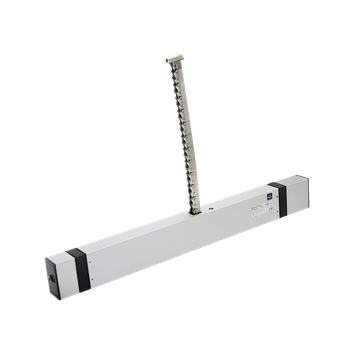

Modularer, leiser Fensterantrieb für die aufgesetzte Montage. Variabel einsetzbar durch universelle Anbaumöglichkeiten, beidseitige Anschlussmöglichkeiten und unterschiedliche Funktionsmodule. Die austauschbaren Funktionsmodule ermöglichen den universellen Einsatz als 24 V DC Lüftungsantrieb, 24 V DC RWA-Antrieb - mit maximaler Geschwindigkeit und potenzialfreien Auf- und Zu-Meldekontakten - oder als 230 V AC Lüftungsantrieb. Erhältlich als KCDM mit 450 N, KCDL mit 600 N oder KCDXL mit 1500 N.
Produkt-Highlights
- Mit unterschiedlichen Druckkräften (450 N, 600 N und 1500 N) erhältlich
- Bis 1000 mm Ausstellweite

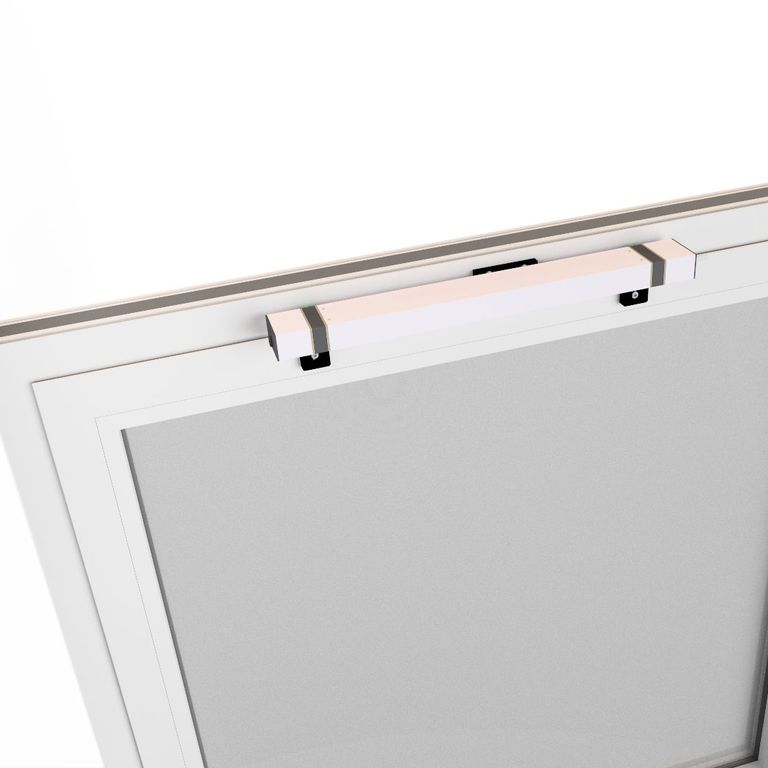

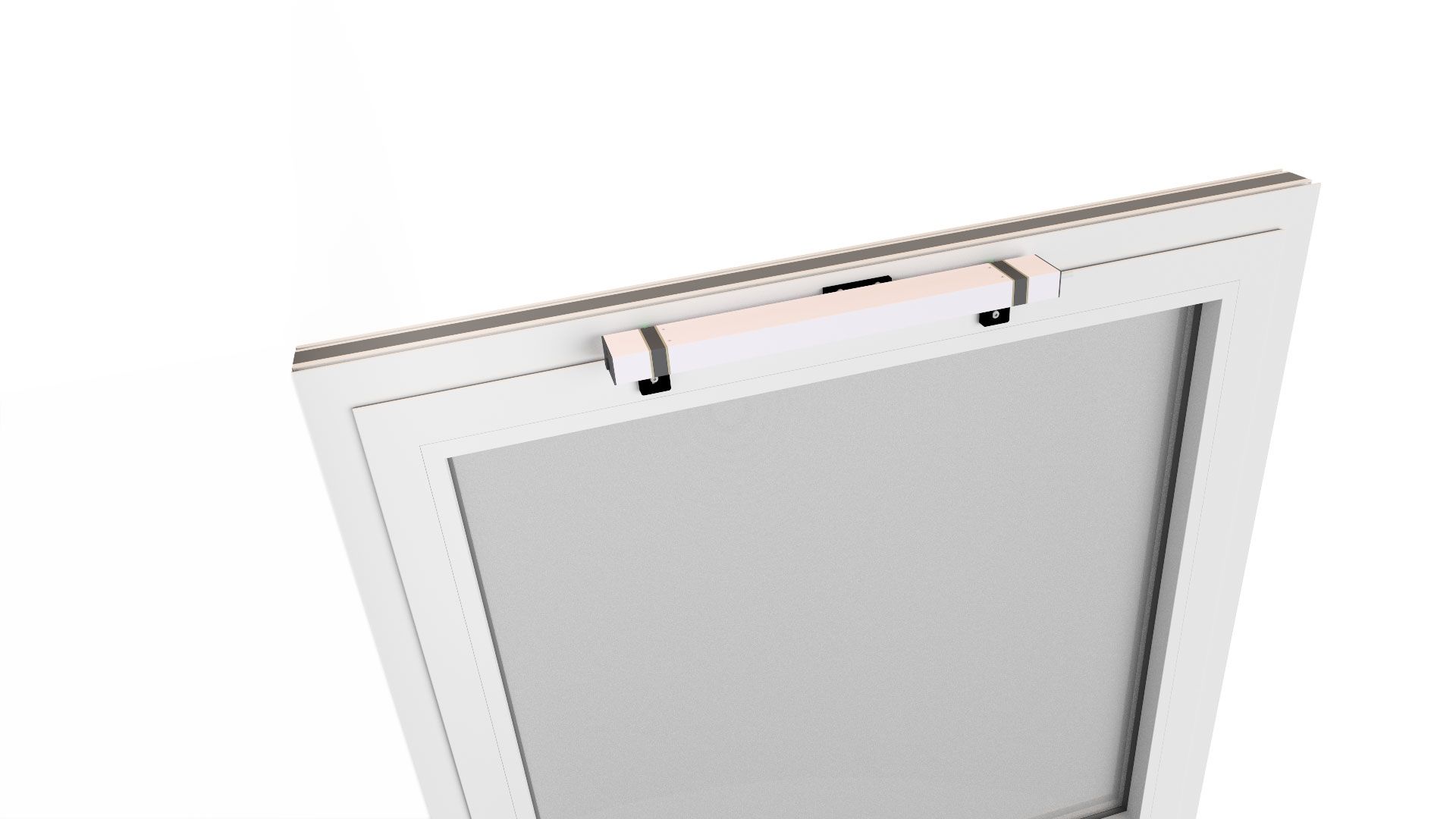

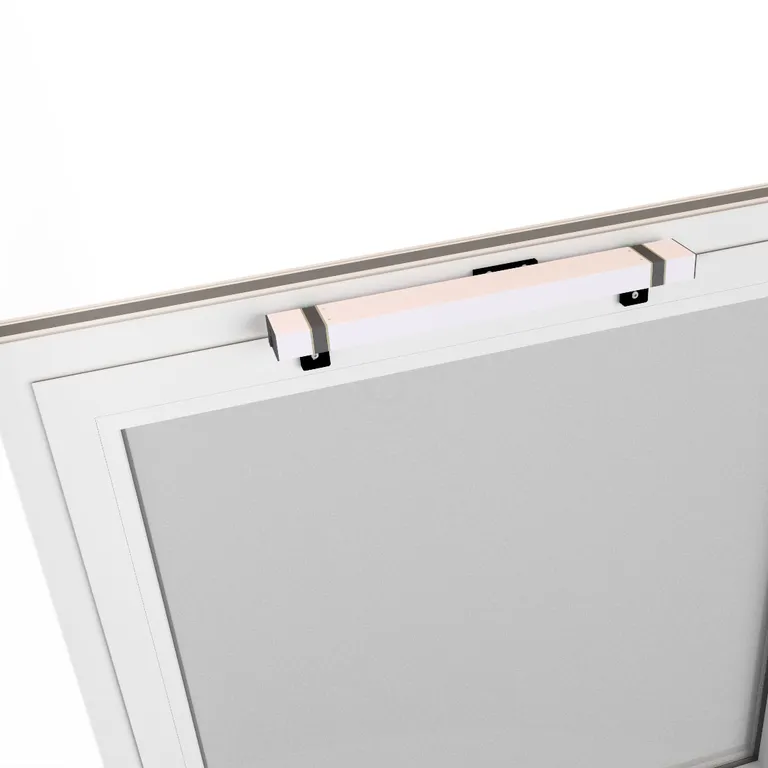

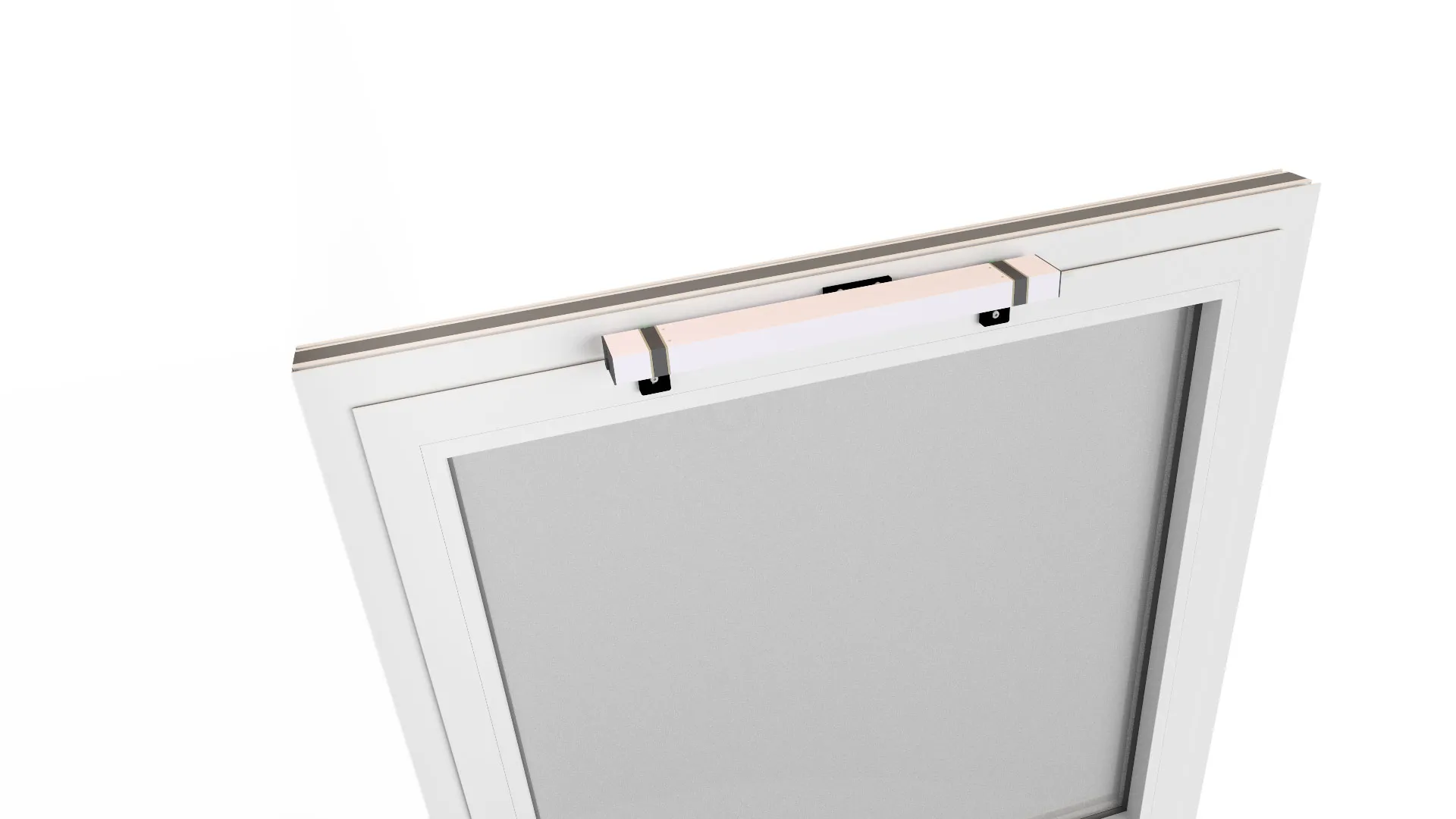

- Einfache Flügel- oder Rahmenmontage mit Konsolen für einen Öffnungswinkel von bis zu 65°
- Einfache Änderung der Grundeinstellungen ohne PC-Tool
- Dichtschluss-Entlastung, einstellbar mit PC-Tool
- Einfaches Verbinden mehrerer Antriebe durch Steckverbinder, beidseitig anschließbar
- AUF- und ZU-Meldung, potenzialfreie Meldekontakte in das Funktionsmodul RWA integriert
- Einfache Montage durch mitgelieferte Bohrschablone
- Konfigurationsmöglichkeiten: Begrenzen der Ausstellweite, Nullpositionen (Schließposition) neu suchen, Klemmschutzbereich einstellen (Schließgeschwindigkeit < 5 mm/s)
Technische Informationen
Allgemeine Informationen
| Ausführung | KCD... RWA | KCD... Lüftung DC | KCD... Lüftung AC |
| Nennspannung | 24 V DC (-15 % / +25 %) | 24 V DC (-15 % / +25 %) | 230 V AC (-10 % / +10 %) |
| Nennstrom | KCDM: 1,2 A KCDL: 1,5 A KCDXL: 5A | KCDM: 0,9 A KCDL: 1,2 A KCDXL: 3 A | KCDM: 0,23 A KCDL: 0,17 A |
| Hublänge (einstellbar) | KCDM/KCDL mit Hub: 400: 21–400 mm; 600: 21–600 mm; 800: 21–800 mm; 1000: 21–1000 mm KCDXL mit Hub: 600: 21–600 mm; 1000: 21–1000 mm | ||
| Druck-/Zugkraft | KCDM: 450 N KCDL: 600 N KCDXL: 1500 N | ||
| Laufgeschwindigkeit | Lüftung: 7 mm/s; RWA: 15 mm/s (bei Hub 1000 mm, RWA: 17 mm/s); Klemmschutz: < 5 mm/s | ||
| Umgebungstemperatur | -10 °C bis +75 °C | ||
| Schutzart | IP 20 | ||
Material
- Gehäuse: Aluminium, EV1/Silber eloxiert oder auf optional in RAL-Farbe
- Endkappen: Kunststoff, Schwarz
- Ausstellmechanik: Stahlkette mit Antikorrosionsbeschichtung, wartungsfrei
Zertifizierung
- TÜV-Baumuster-geprüft
- B300 geprüft in Anlehnung an DIN EN 12101-2:2017 (KCDM und KCDL)
