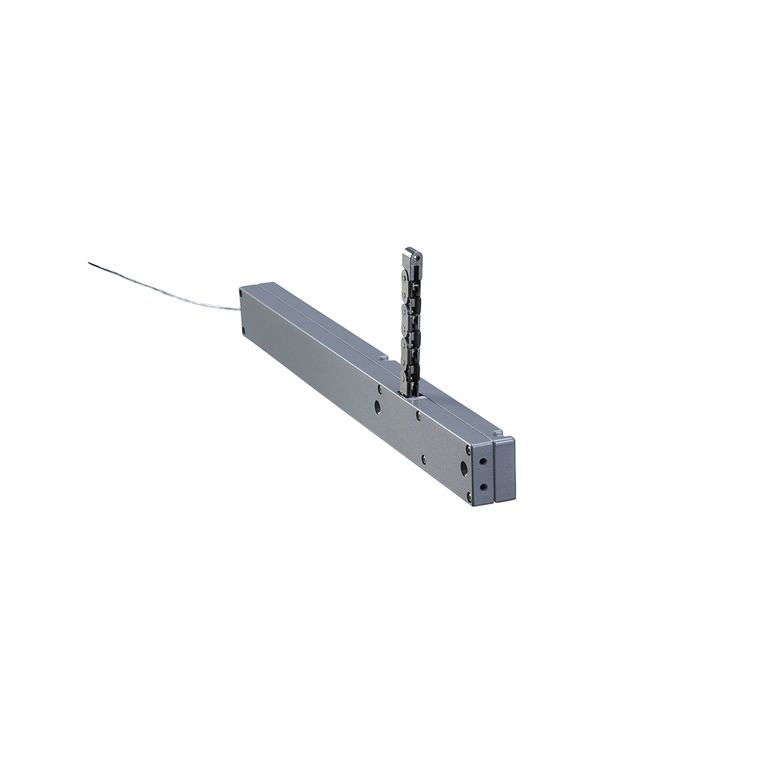

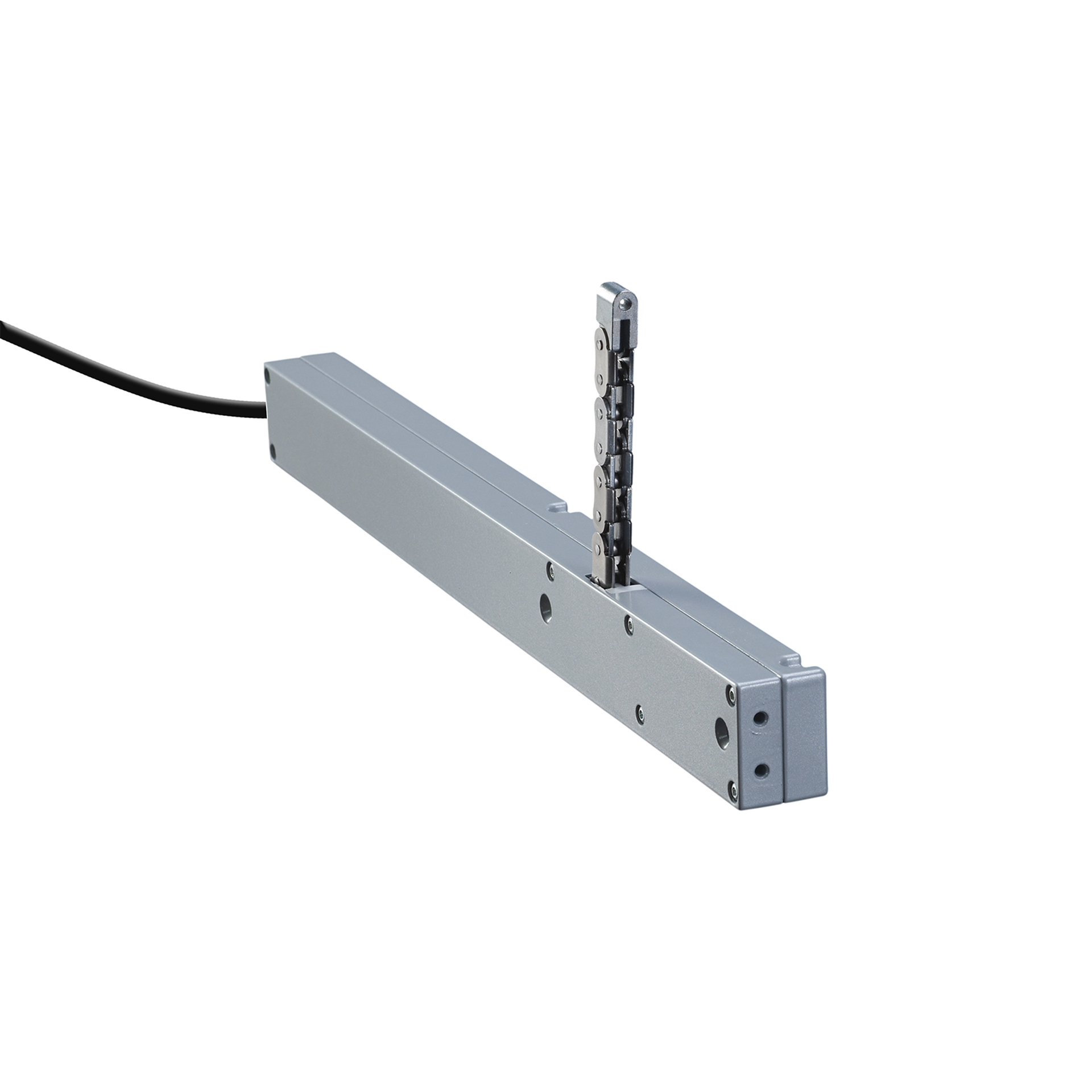

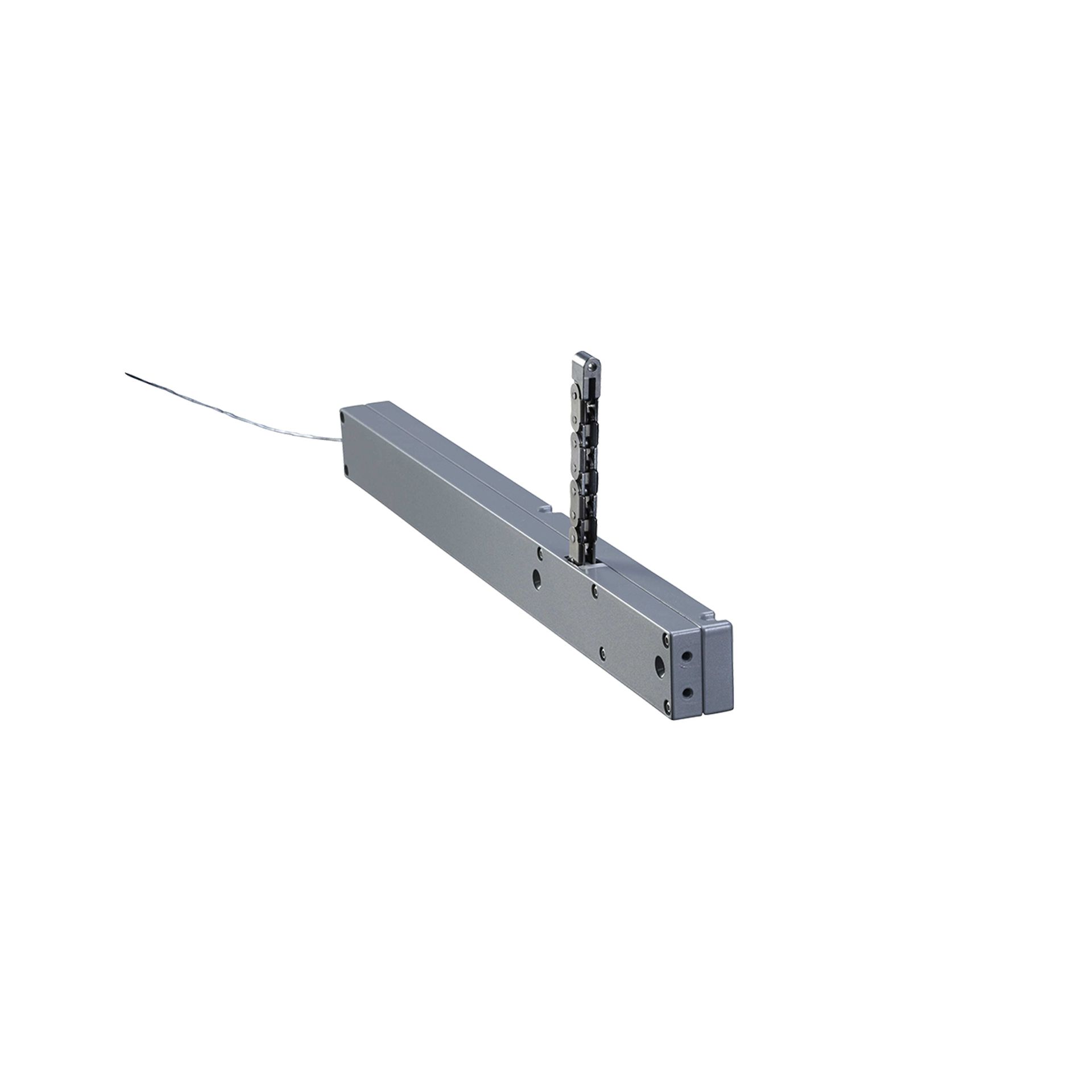

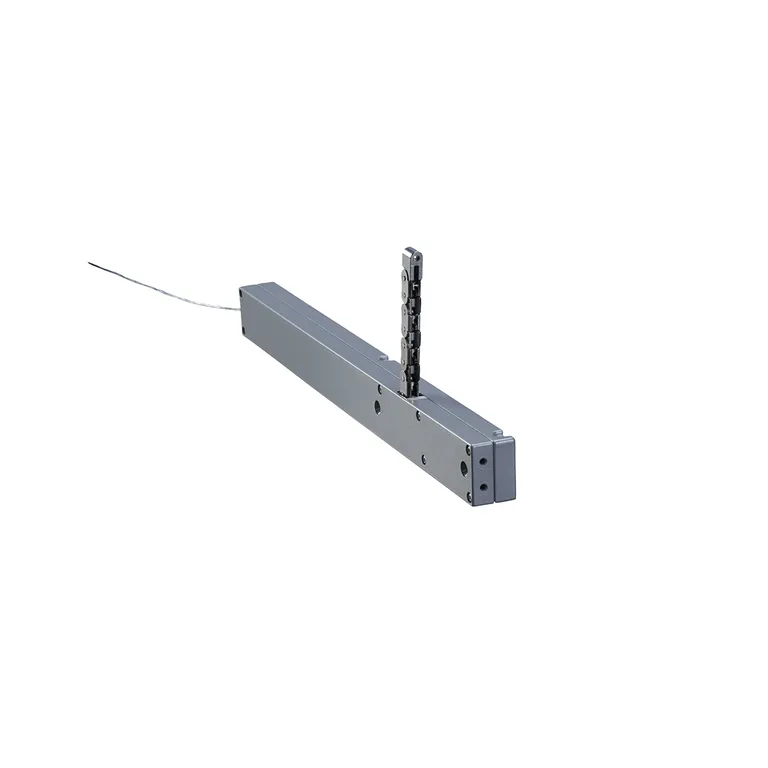

LM/2
Mit 24 V DC für RWA und Lüftung - optimal für Anwendungen mit mittlerem Kraftbedarf. Parallelbetrieb mehrerer Antriebe an einem Flügel mit integrierter Tandemsteuerung möglich.
Kettenantriebsserie LM
Produktinformationen
Schlanker Antrieb mit 24 V DC oder 230 V AC zur aufgesetzten und verdeckten Montage. Mit einer Druck- und Zugkraft von bis zu 200 N und vielseitigen Befestigungsmöglichkeiten ist er ideal für Anwendungen mit moderatem Kraftbedarf. Durch die schlanke Bauform lässt sich der LM in vielen Fällen verdeckt montieren. Da kein Schwenkbereich benötigt wird, ist die Montage auch in beengten Platzverhältnissen möglich. Erhältlich als LM/2, LM/EasyDrive/2, LM AC und LM/2 Tandem AC.
Produkt-Highlights
- Geringe Bautiefe
- Dichtschluss über elektronisch definierten Anpressdruck
- Integrierter Überlastschutz
- Äußere Teile korrosionsfrei
- TÜV-Baumuster-geprüft
- Vorteile LM/EasyDrive/2: Bis zu 4 Antriebe plus 2 Riegelantriebe synchronisierbar, Synchronisierung und Referenzfahrt ohne EasyDrive-Software durchführbar, Hub, Geschwindigkeit, Kraft: für AUF/ZU per EasyDrive-Software getrennt einstellbar, integrierter, konfigurierbarer Meldekontakt, 2 Anschlussklemmen zur einfachen Antriebsverbindung, einstellbare Dichtschlussentlastung
Technische Informationen
Allgemeine Informationen
| Ausführung | LM/2 | LM/EasyDrive/2 | LM AC | LM/2 Tandem AC |
| Nennspannung | 24 V DC (-20 % /+25 %) | 230 V AC, 50 Hz (±10 %) | ||
| Nennstrom | 0,5 A bei 200 N | 0,55 A bei 200 N | ca. 0,11 A | ca. 0,28 A |
| Hublänge | 350, 500 mm | 21-500 mm | 350, 500 mm | |
| Druckkraft | 200 N | 2 x 200 N | ||
| Zugkraft | 200 N | 2 x 200 N | ||
| Laufgeschwindigkeit | ca. 10 mm/s | 4-10 mm/s | ca. 8 mm/s | |
| Umgebungstemperatur | -10 °C bis +60 °C | -10 °C bis +50 °C | ||
| Schutzart | IP 20 | |||
Material
- Gehäuse: Zinkdruckguss, pulverbeschichtet in Silbergrau (RAL 9006) oder Weiß (RAL 9016), optional in RAL-Farben
- Ausstellmechanik: Edelstahlkette, wartungsfrei
Zertifizierung
TÜV-Baumuster-geprüft
Downloads
Produktvarianten
LM/EasyDrive/2
Konfigurierbarer 24 V DC Antrieb mit EasyDrive/2-Technik. Für die einfache Verbindung und Echtzeit‑Synchronisation von bis zu 4 Antrieben plus 2 Riegelantriebe – ganz ohne PC. Standardisierte Verkabelung, integrierter Klemmschutz, Soft‑Anlauf und Soft-Abschaltung sowie flexible Konfiguration sorgen für sichere, effiziente RWA‑ und Lüftungslösungen bei minimalem Installationsaufwand.
LM AC
230 V AC Lüftungsantrieb zur kontrollierten natürlichen Lüftung in Kipp-, Klapp- und Dachfenstern. Der LM AC wird mit 230 V Netzspannung betrieben und hat eine integrierte Vorschalteinheit. Variabel einsetzbar durch vielseitige Befestigungsmöglichkeiten.

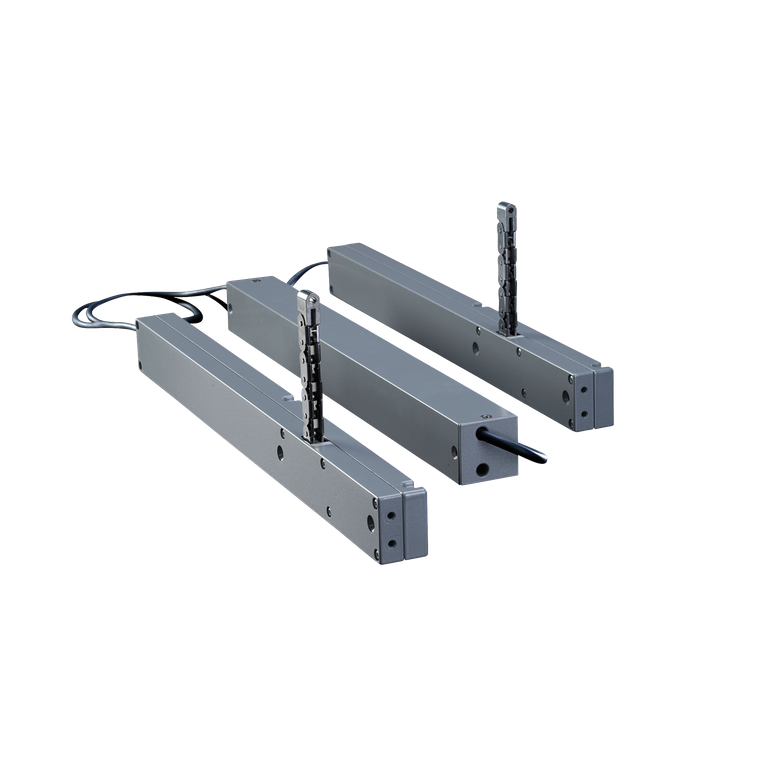

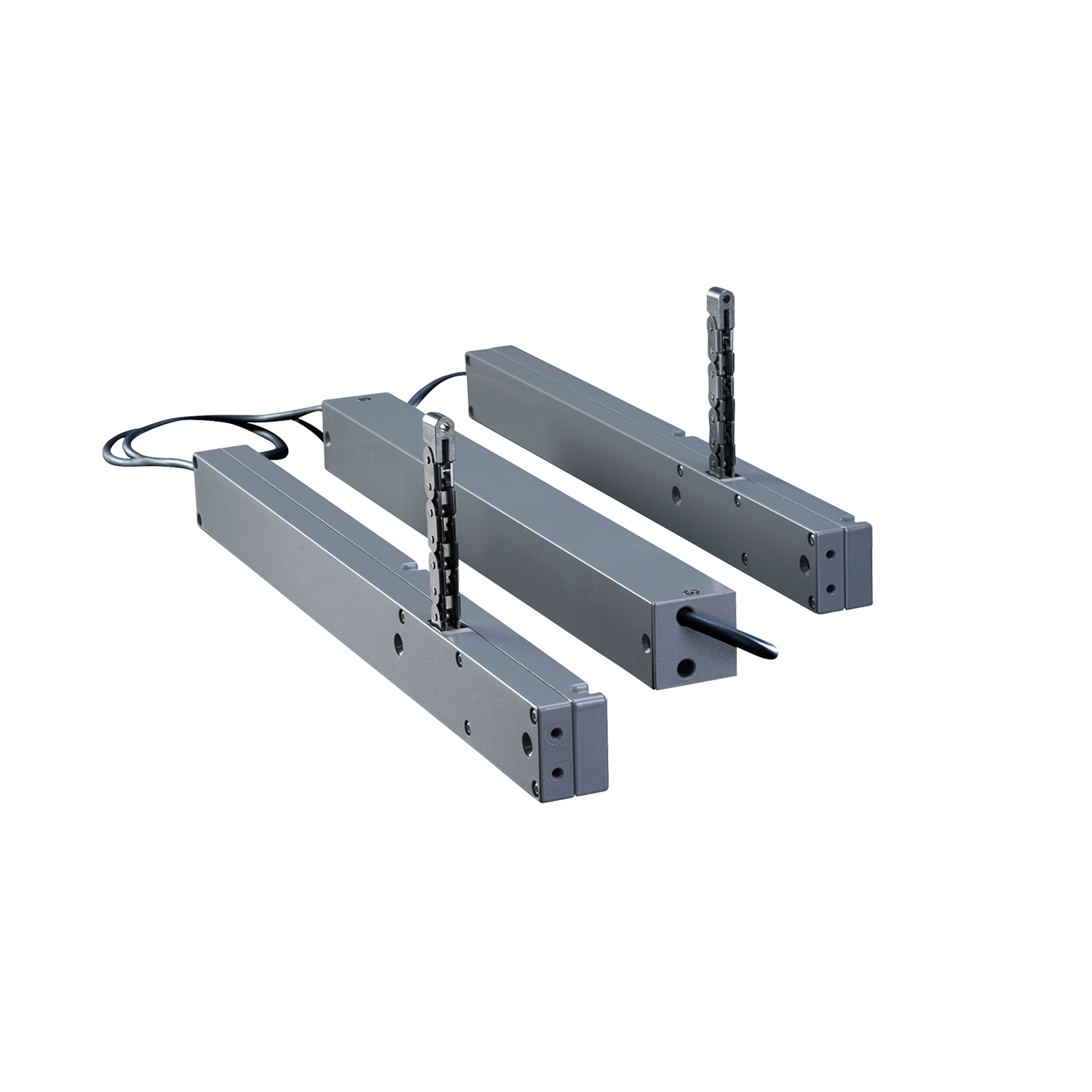

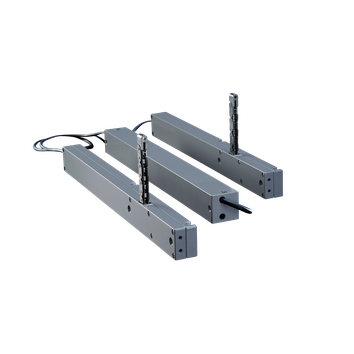

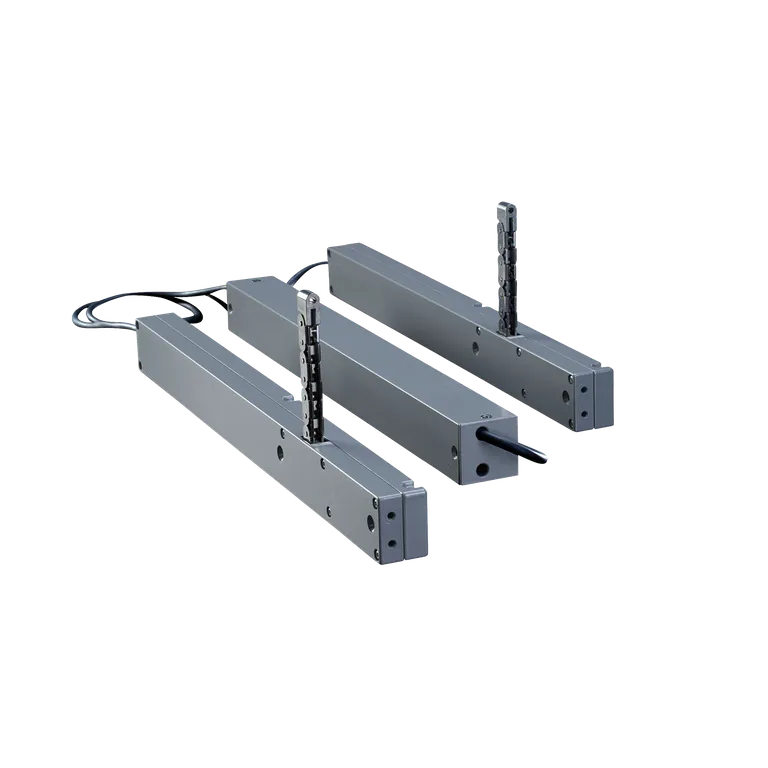

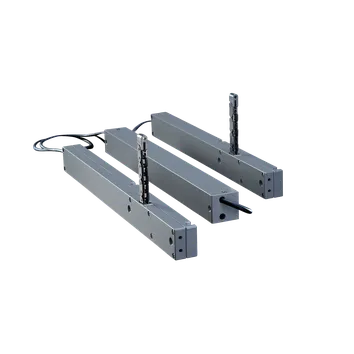

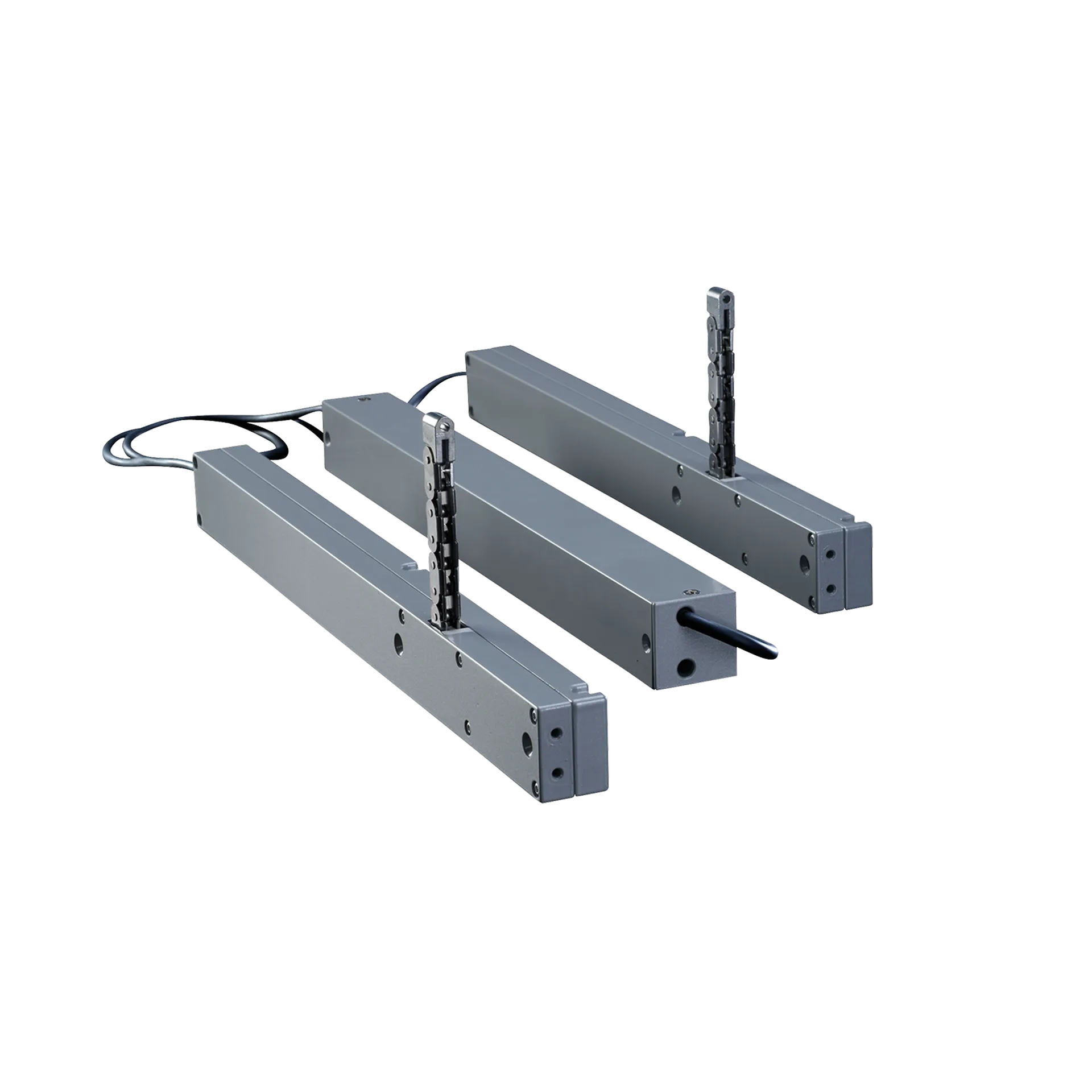

LM/2 Tandem AC
Vielseitig einsetzbare 230 V AC Antriebslösung mit zwei Lüftungsantrieben. Mit bis zu 2 x 200 N Druck- und Zugkraft für besonders breite Flügel, Klappen und Oberlichter, an denen zwei Antriebe erforderlich sind. Die Ansteuerung erfolgt über eine externe Vorschalteinheit. Zur täglichen Lüftung in besonders breiten Kipp-, Klapp- und Dachfenstern.
