Kompaktzentrale EasyConnect+
Produktinformationen
Vernetzbare, leistungsfähige und flexible 24 V DC Steuerzentrale für RWA und Lüftung mit 20 A. Mit jeweils bis zu zwei RWA- und Lüftungsgruppen, die zentral gesteuert und unabhängig voneinander bedient werden können. Jedem der zwei Motorkreise können bis zu 4 voneinander unabhängige RWA- und 4 Lüftungsbereiche zugeordnet werden. Somit können komplexe Anlagen mit bis zu 4 RWA-Bereichen und einer Stromaufnahme bis zu 520 A (verteilt auf 26 EasyConnect+) realisiert werden.
Produkt-Highlights
- Bis zu 26 EasyConnect+ miteinander vernetzbar durch zusätzliche Netzwerkplatine (BusCard)
- Zwei RWA- und zwei Lüftungsgruppen, getrennt oder zusammengeschaltet verwendbar
- Zwei Linien für 24 V DC Antriebe, max. Stromabgabe jeweils 16 A, für beide Antriebslinien zusammen max. 20 A
- Je zwei Anschlusseingänge für: RWA-Taster (max. 10 Stück pro Anschluss), Rauchmelder (bis zu 20 Stück pro Anschluss), Brandmeldeanlage (BMA), Lüftungstaster (bei Tastern mit LED Anzeige maximal 10 Stück pro Anschluss)
- Potentialfreie Relaisausgänge (Störung, Auslösung, ein frei konfigurierbarer Ausgang mit Voreinstellung Wind-/Regenmeldung), ein separater Spannungsausgang 27 V DC / 4 A (10 s)

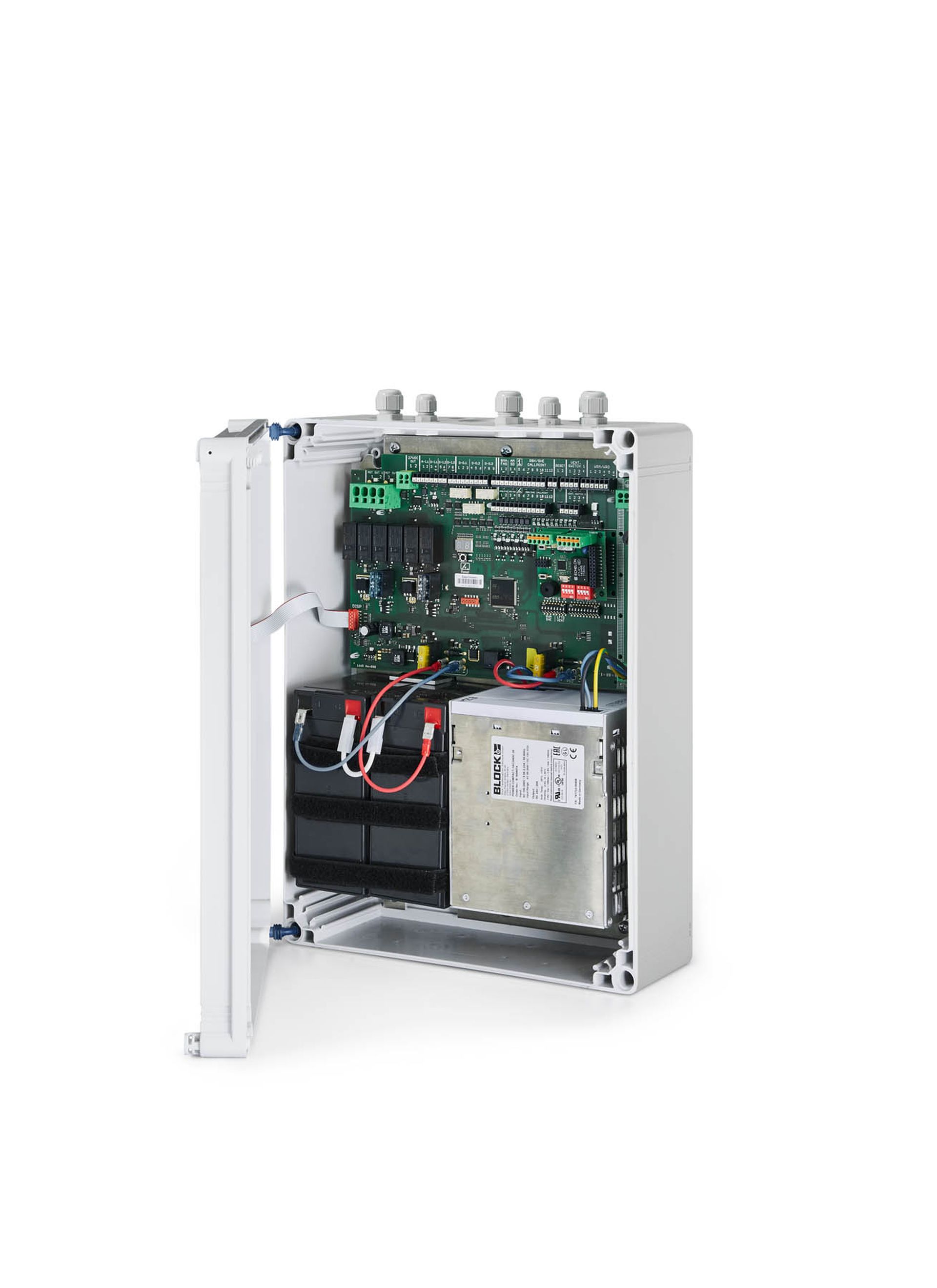

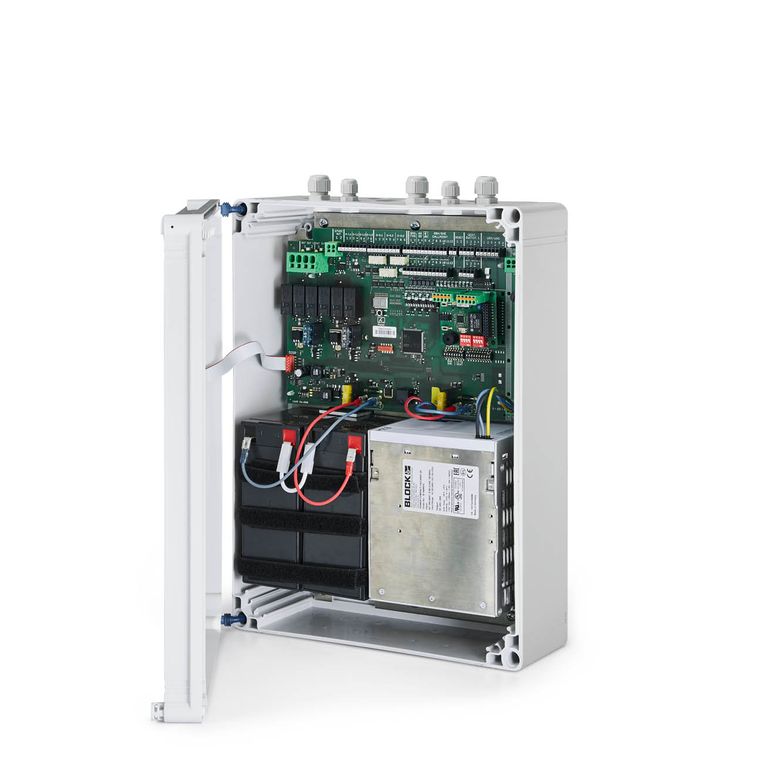

- Eingebaute Stromversorgung 230 V AC, inklusive Notstrom-Akkus, Halter und Ladeteil für 72 Stunden Bereitschaft
- 2-Draht-Überwachung alternativ 3-Draht Überwachung, einstellbar über Jumper
- Leitungsüberwachung der Melderkreise, Bedienstellen, BMA-Eingänge und der angeschlossenen Antriebe, Netz- und Akkuüberwachung
- Grundfunktionen über DIP-Schalter einstellbar

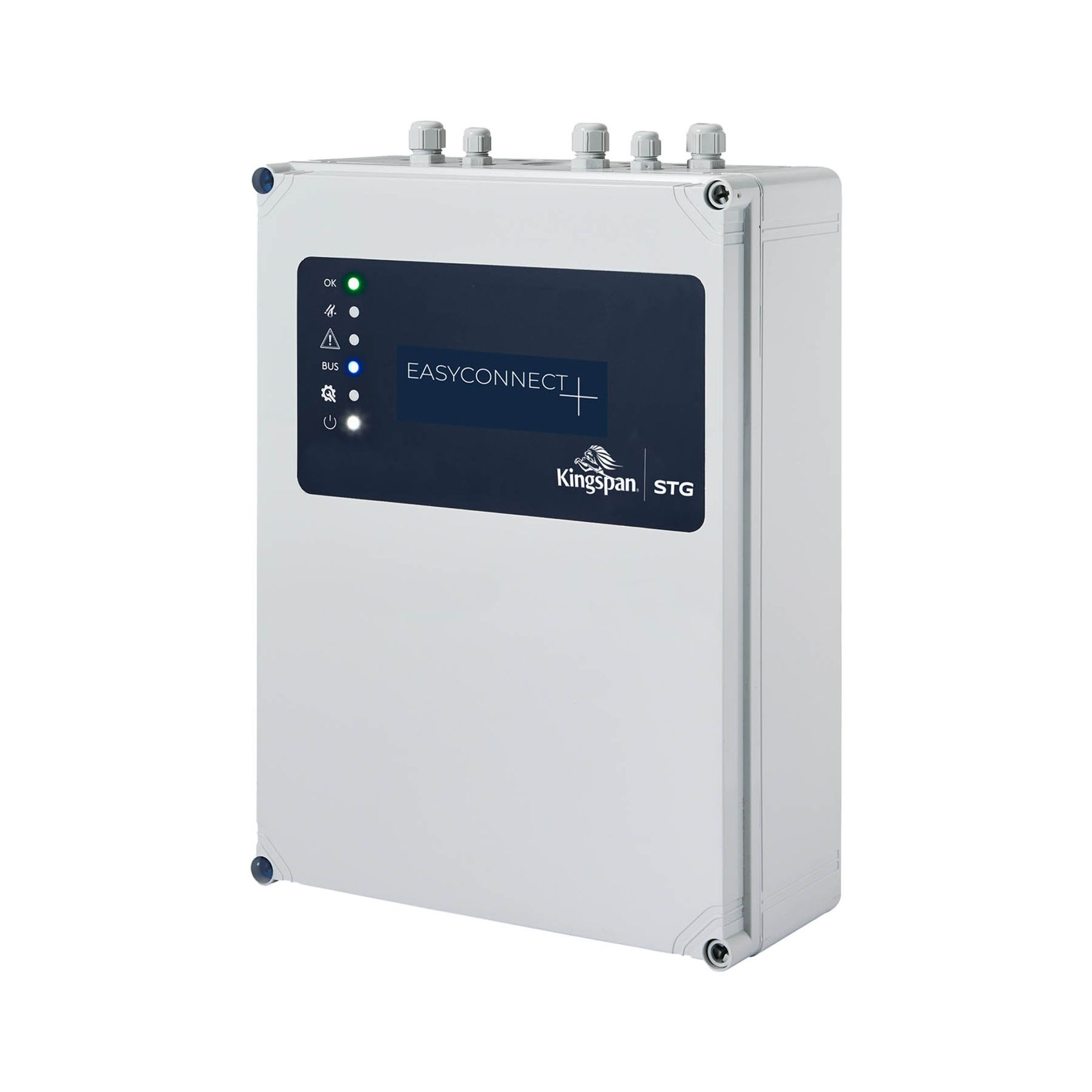

- 6 Anzeigen in Gehäusetür (Betrieb, Auslösung, Störung, Bus, Wartung, Netz 230 V)
Technische Informationen
Allgemeine Informationen
| Ausführung | EasyConnect+ |
| Netzversorgungsspannung | 100-240 V AC; 47-63 Hz, (±10 %), separat abgesichert |
| Systemspannung | 27 V DC (Nenn) (-30 % / +10 %) |
| Ausgangsspannung | 27 V DC (Nenn) |
| Ausgangsstrom (nenn) | Kanal 1: Antriebe: max. 16 A bei ED 30; Haftmagnete: 6 A bei ED 100 Kanal 1 + 2: Antriebe: max. 20 A bei ED 30; Haftmagnete: 12 A bei ED 100 |
| RWA-Gruppen | 2 |
| Lüftungsgruppen | 2 |
| Maße (H x B x T) | 400 x 300 x 132 mm |
| Umgebungstemperatur | –5 °C bis +40 °C |
| Schutzart | IP 44 |
Material
Kunststoffgehäuse für Aufputzmontage, Grau
Zertifizierung
Geprüft und zertifiziert nach DIN EN 12101-10, ISO 21927-9 und TRVB
