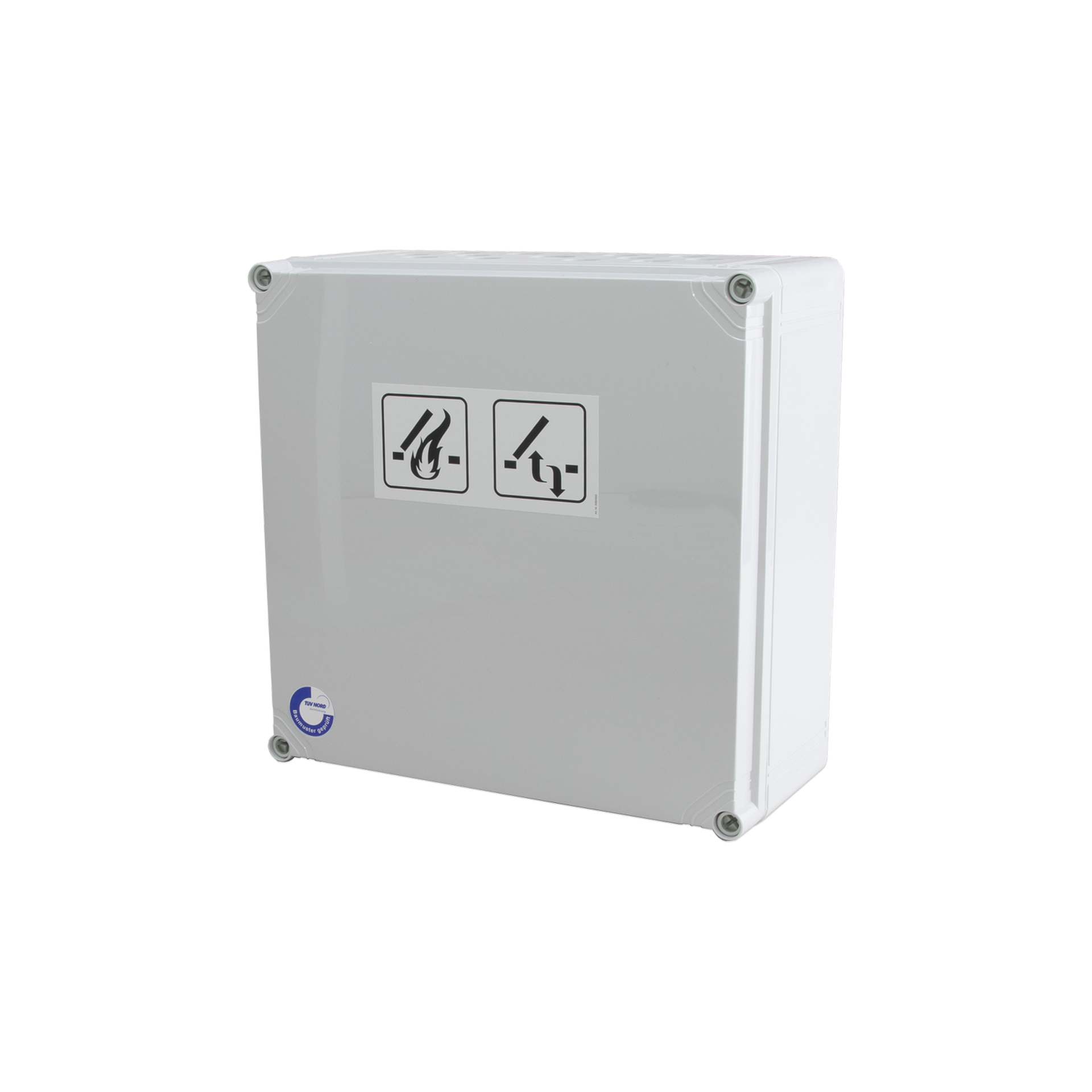

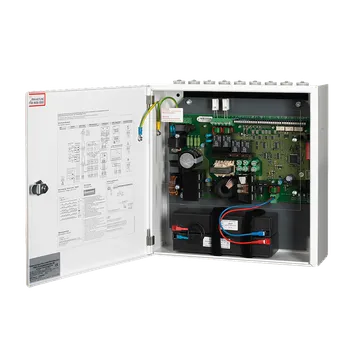

24 V DC Steuerzentralen für den elektromotorischen Rauchabzug und die tägliche Lüftung. Zur Ansteuerung elektromotorischer Fensterantriebe mit 24 V DC in kleinen oder mittelgroßen Projekten. Erhältlich als RWA Kompaktzentrale 2A, RWA Kompaktzentrale 4A und RWA Kompaktzentrale 8A - im Kunststoff- oder Metallgehäuse.
| Ausführung | RWA Kompaktzentrale 2A (2A/M) | RWA Kompaktzentrale 4A (4A/M) | RWA Kompaktzentrale 8A (8A/M) |
| Netzversorgungsspannung | 230 V AC/50 Hz, (±10 %), separat abgesichert | ||
| Systemspannung | 27 V DC (Nenn) | ||
| Ausgangsspannung | 27 V DC (Nenn) | ||
| Ausgangsstrom (nenn) | Antriebe: 2 A bei ED 30 Haftmagnete: 0,7 A bei ED 100 | Antriebe: 4 A bei ED 30 Haftmagnete: 1 A bei ED 100 | Antriebe: 8 A bei ED 30 Haftmagnete: 2 A bei ED 100 |
| RWA-Kanäle | 1 | 1 | 1 |
| Lüftungskanäle | 1 | 2 | 2 |
| Maße (H x B x T) | Kunststoffgehäuse: 300 x 300 x 132 mm Metallgehäuse: 300 x 300 x 111 mm | Kunststoffgehäuse: 300 x 300 x 187 mm Metallgehäuse: 400 x 300 x 180 mm | |
| Umgebungstemperatur | –5 °C bis +40 °C | ||
| Schutzart | Kunststoffgehäuse: IP 44 Metallgehäuse: IP 20 | Kunststoffgehäuse: IP 44 Metallgehäuse: IP 42 | |

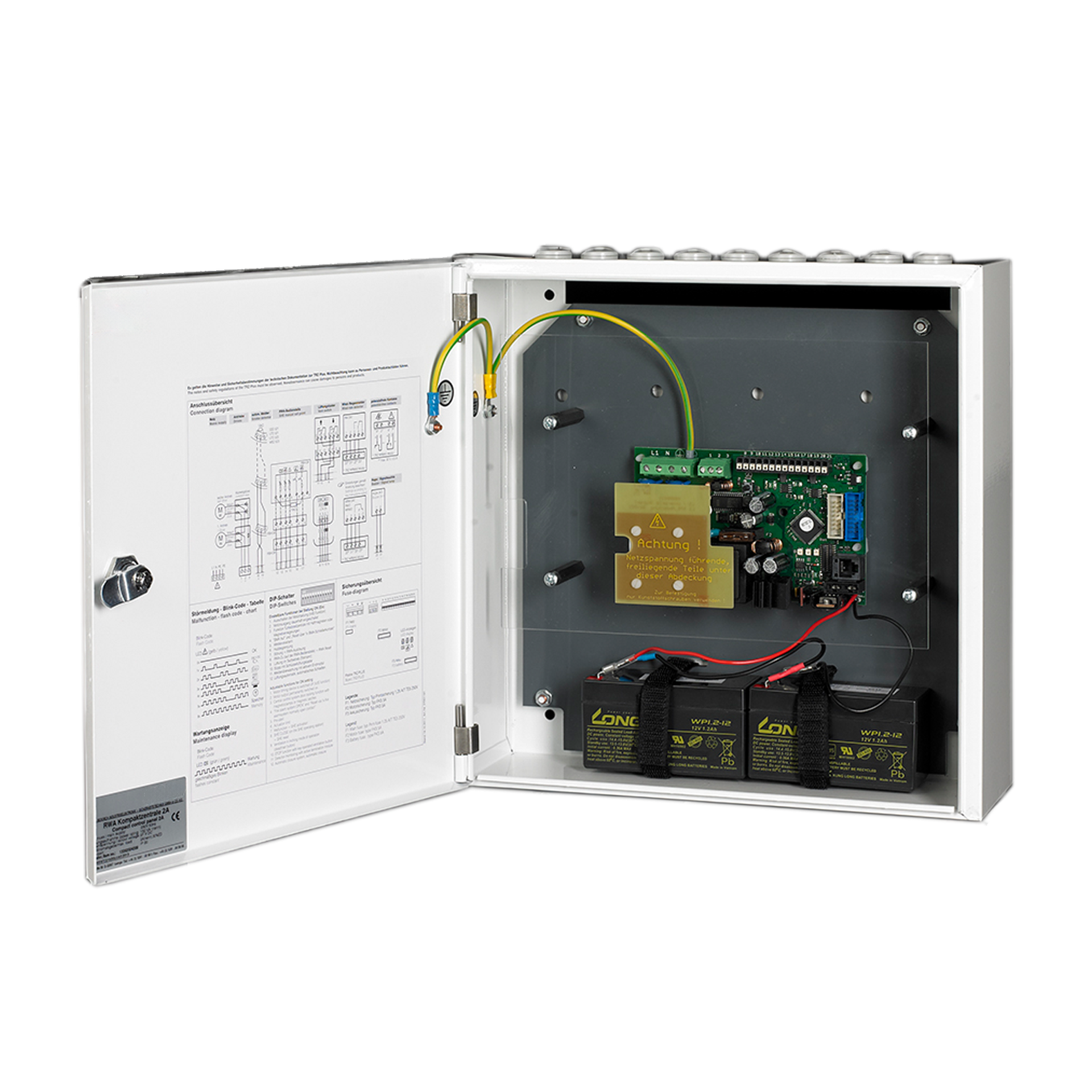

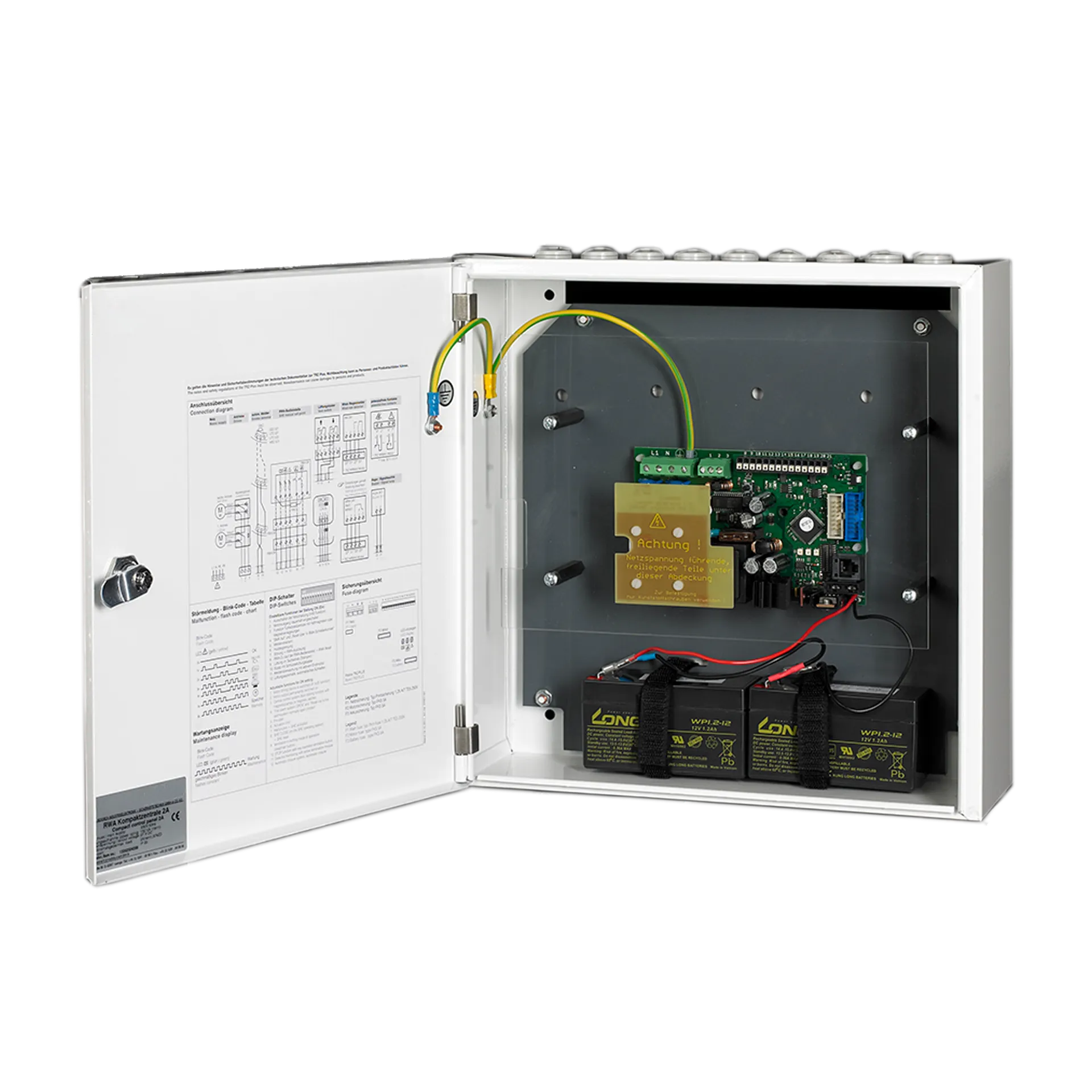

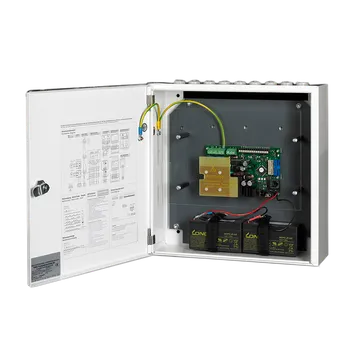

24 V DC Steuerzentrale mit 2 Ampere. Die RWA Kompaktzentrale 2A (/M) verfügt über eine RWA- und eine Lüftungsgruppe. Sie lässt sich optional erweitern mit dem Zusatzmodul TRZ/WRMAS-Basic. Sie ist erhältlich im Kunststoff- oder Metallgehäuse (RWA Kompaktzentrale 2A/M) und eignet sich auch für den Unterputzeinbau.

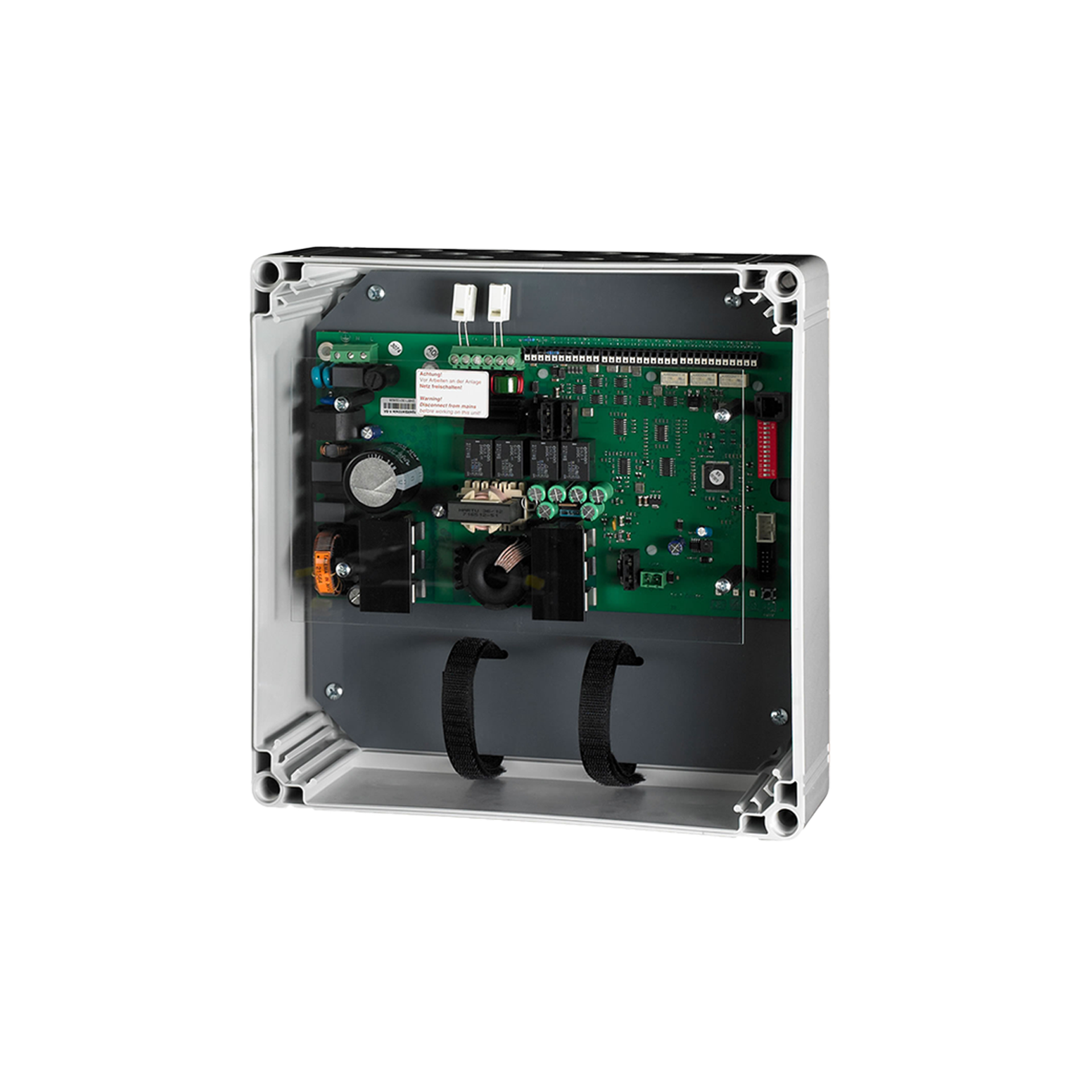

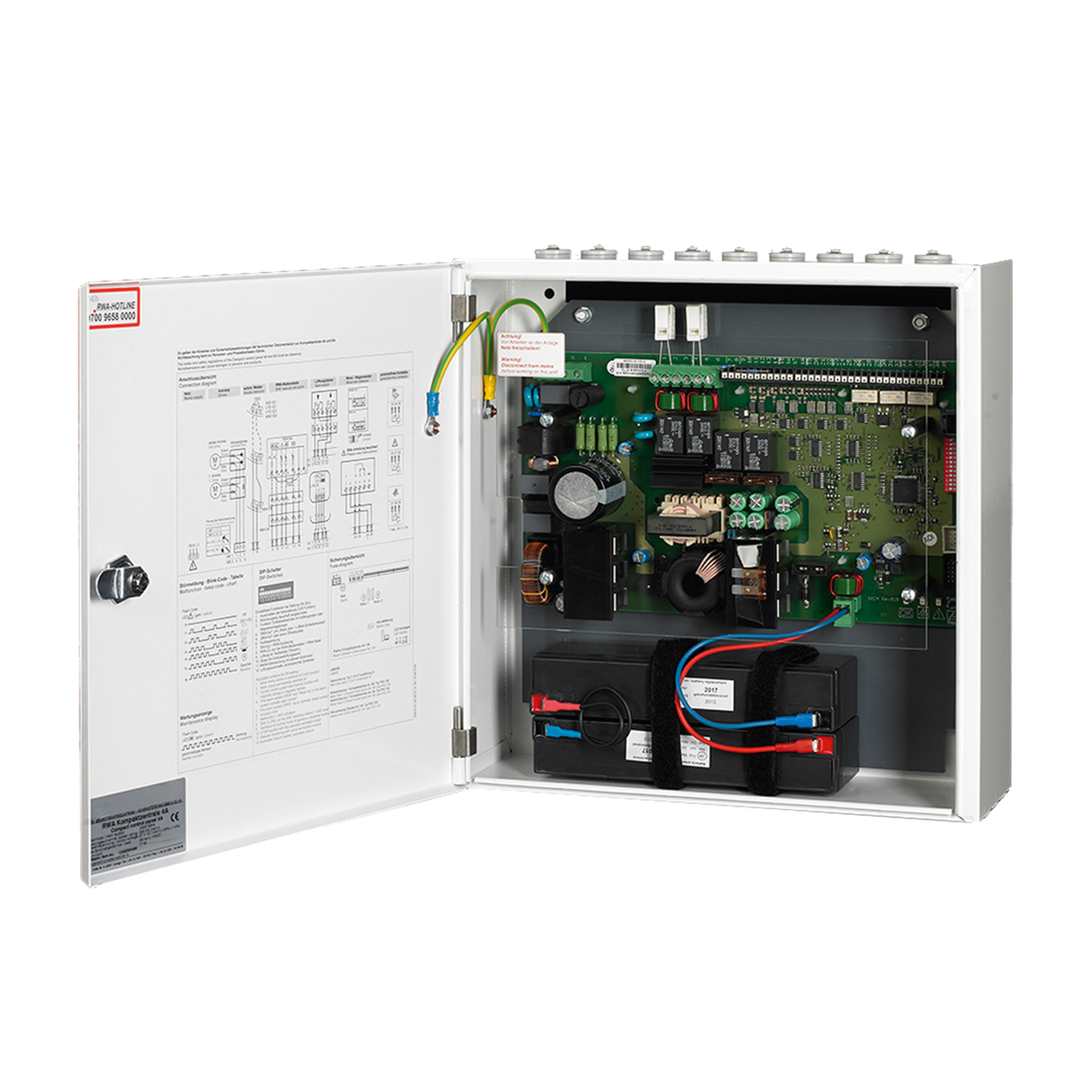

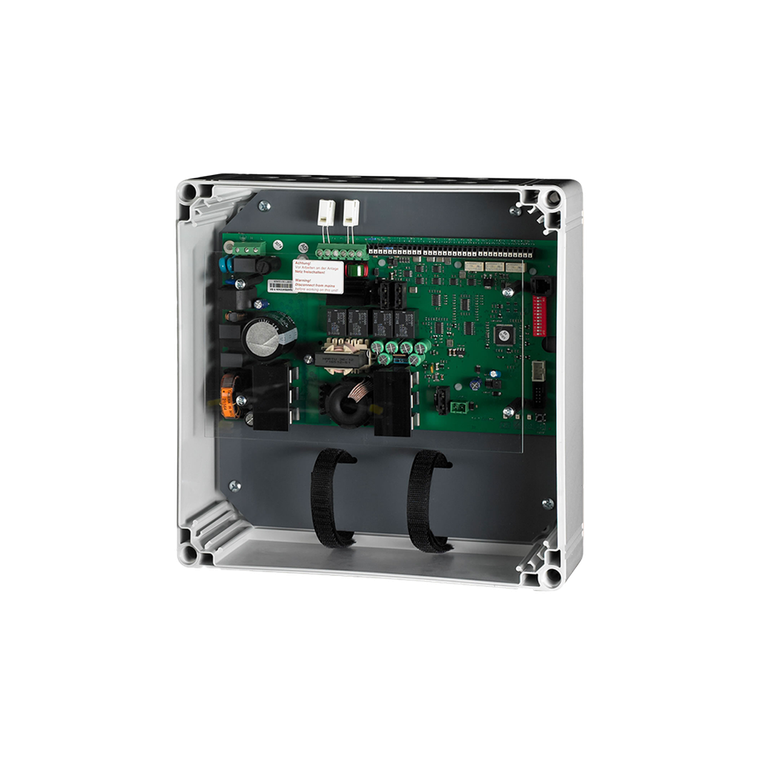

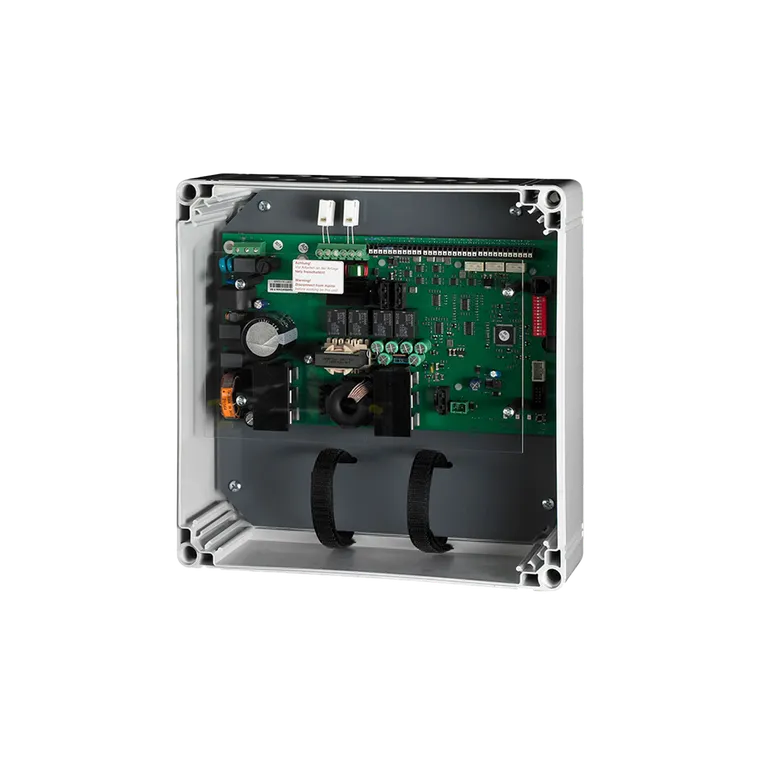

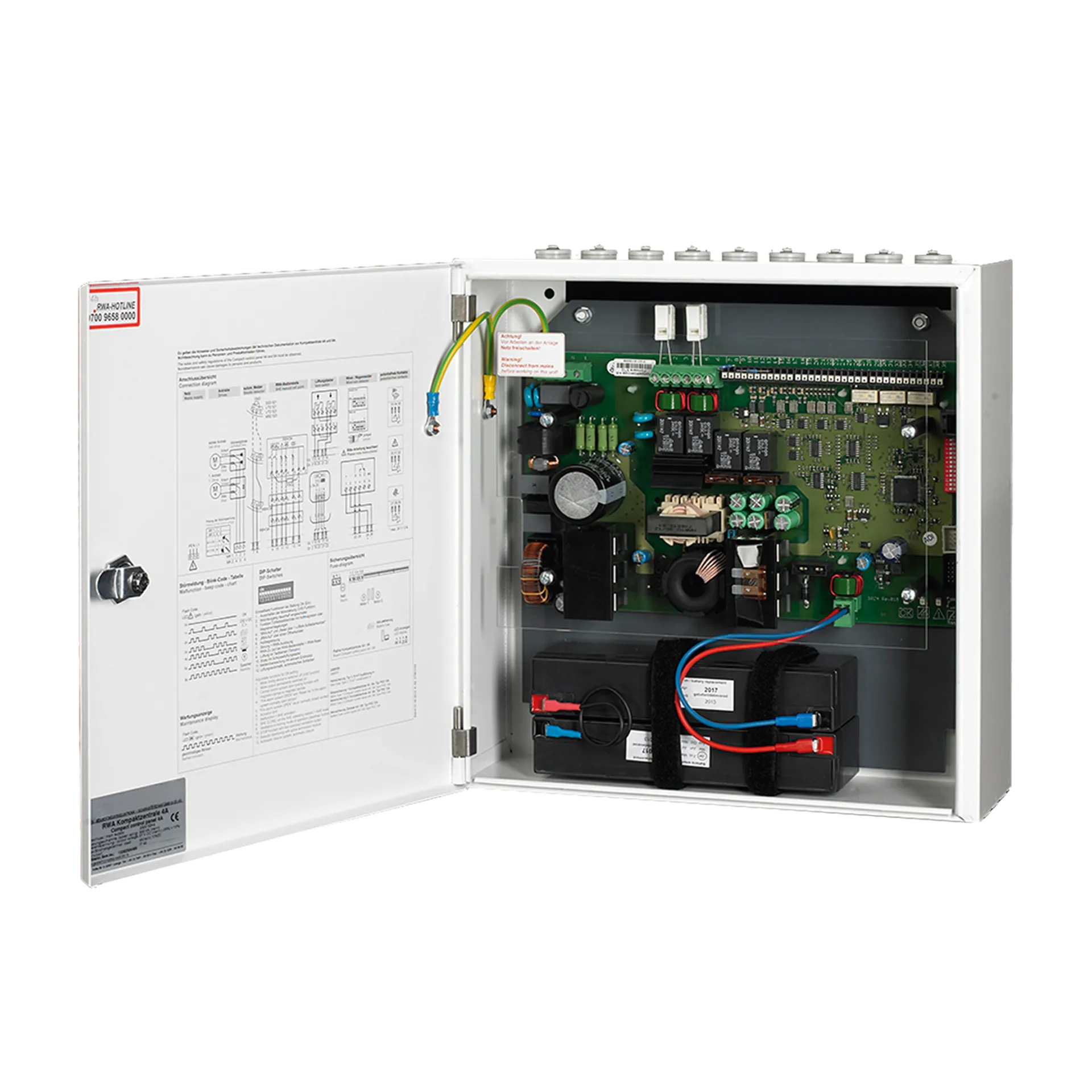

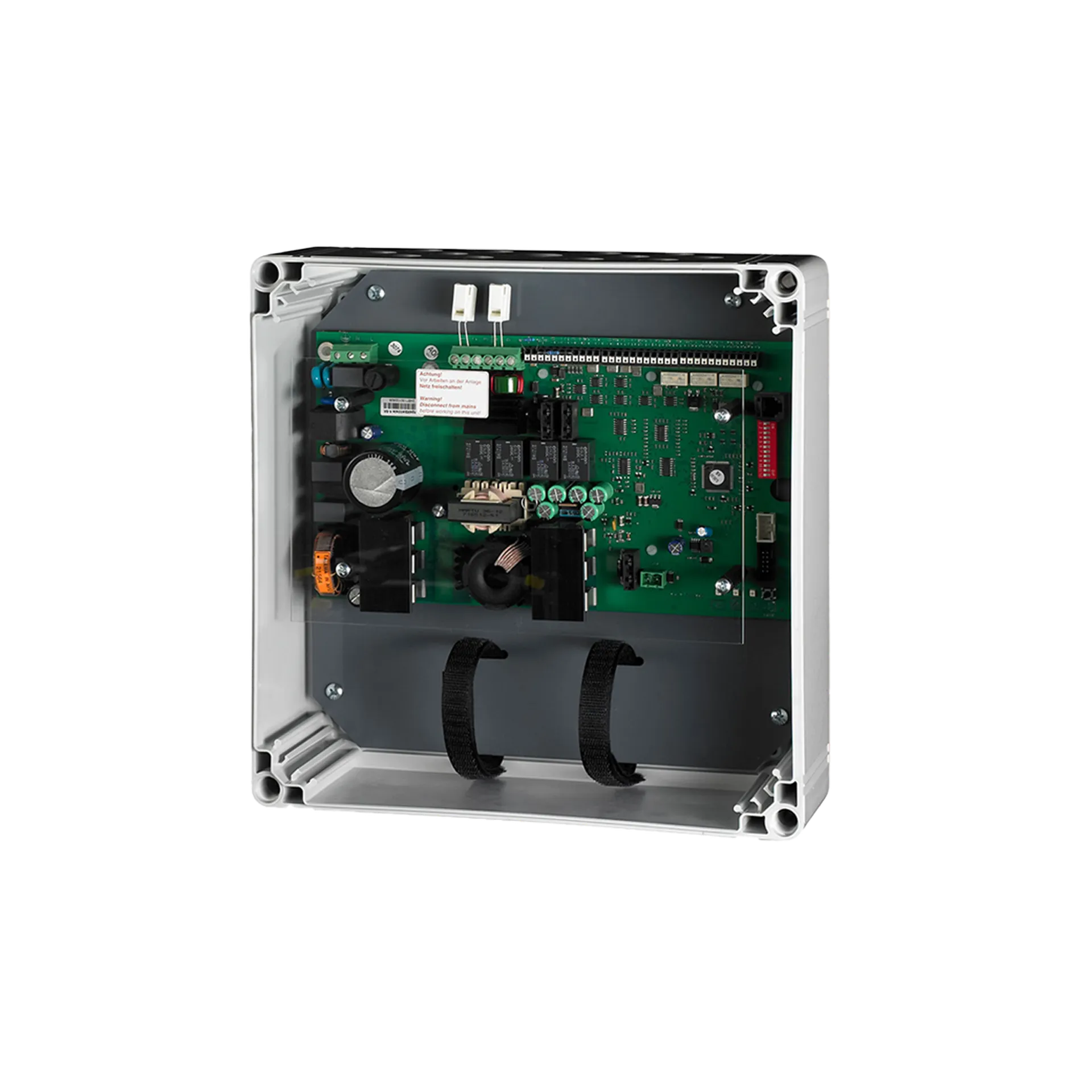

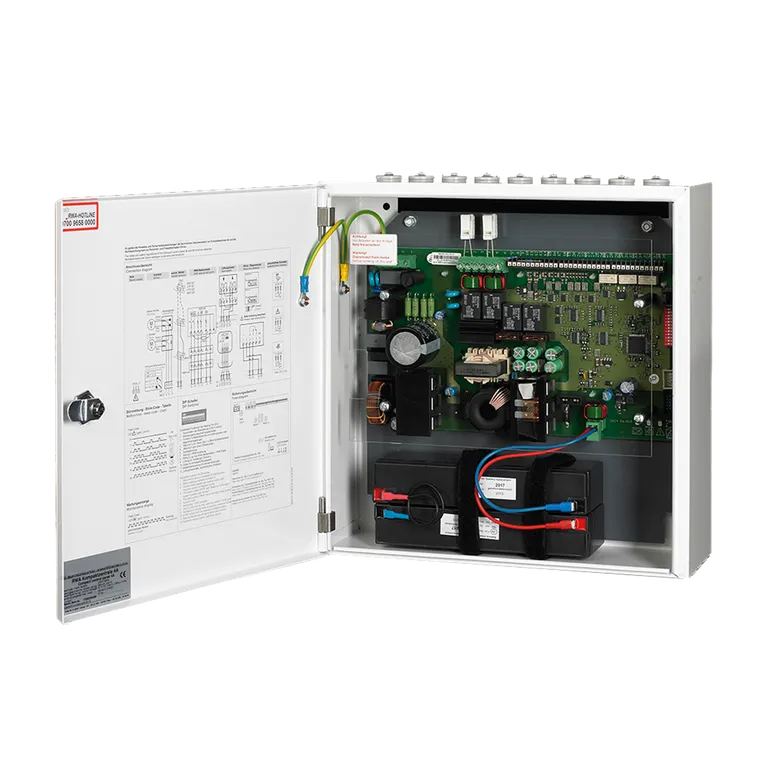

Leistungsfähige 24 V DC Steuerzentrale mit 4 Ampere. Die RWA Kompaktzentrale 4A (/M) verfügt über eine RWA- und zwei Lüftungsgruppen. Bis zu 8 Steuerzentralen sind kaskadierbar. Sie ist erhältlich im Kunststoff- oder Metallgehäuse (RWA Kompaktzentrale 4A/M) und eignet sich auch für den Unterputzeinbau.

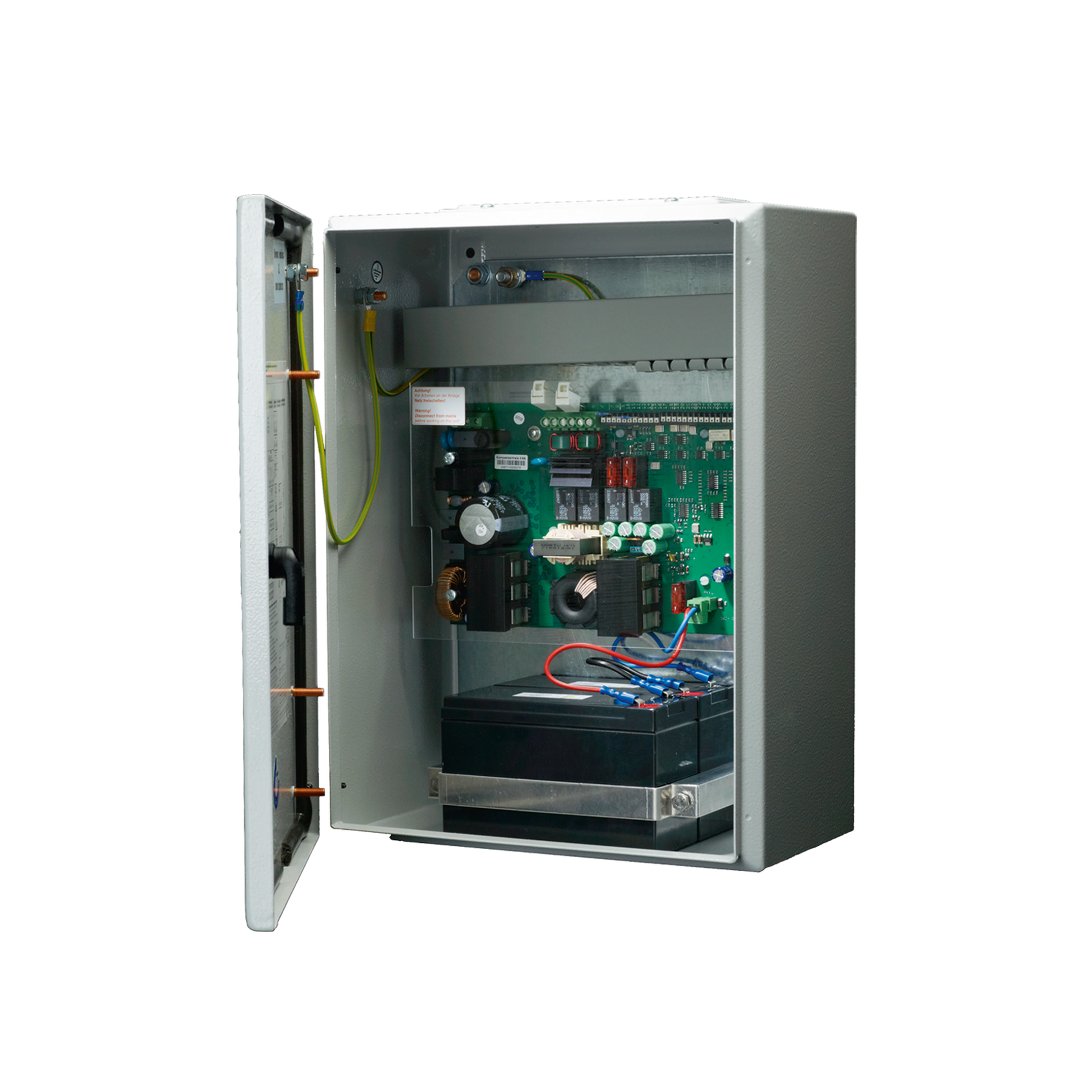

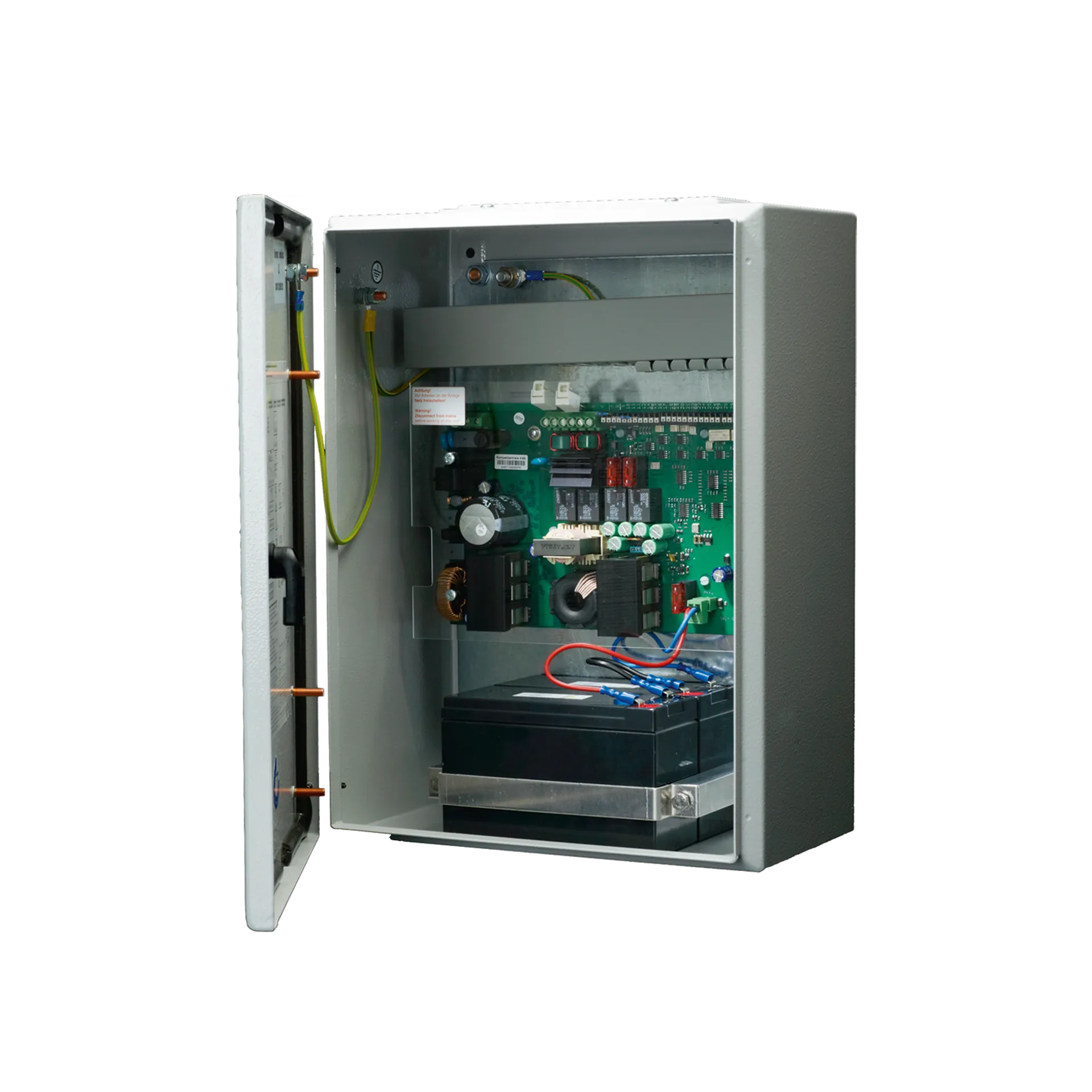

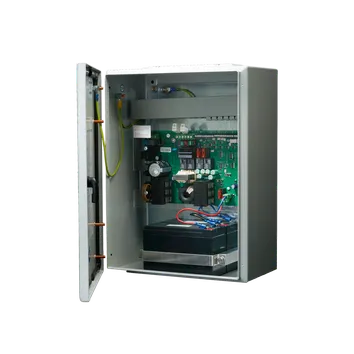

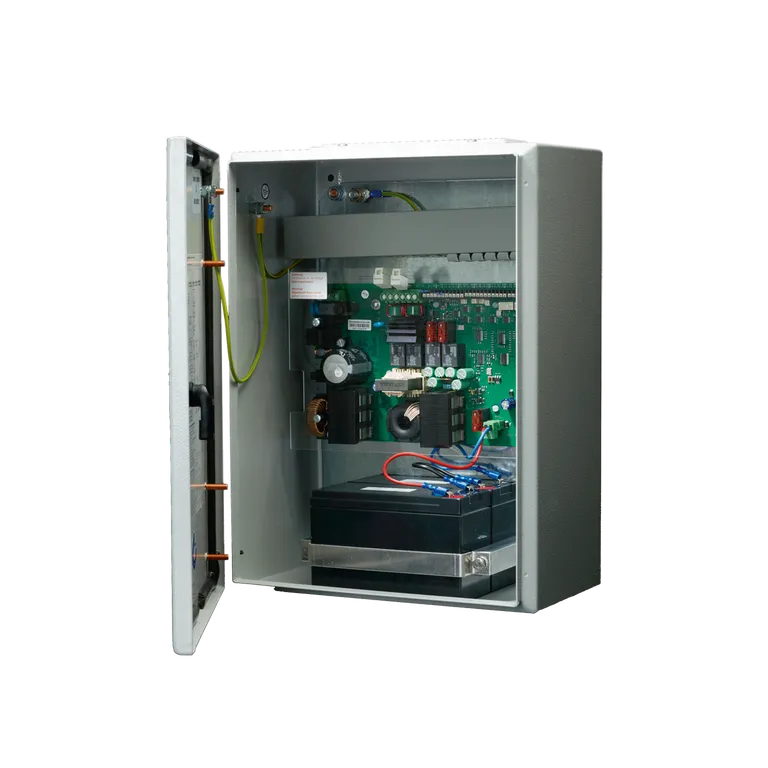

24 V DC Steuerzentrale mit 8 Ampere. Mit einer RWA- und zwei Lüftungsgruppen. Bis zu 8 Steuerzentralen sind kaskadierbar. Erhältlich im Kunststoff- oder Metallgehäuse (RWA Kompaktzentrale 8A/M). Auch für den Unterputzeinbau geeignet.
