Linearantrieb M3
Produktinformationen

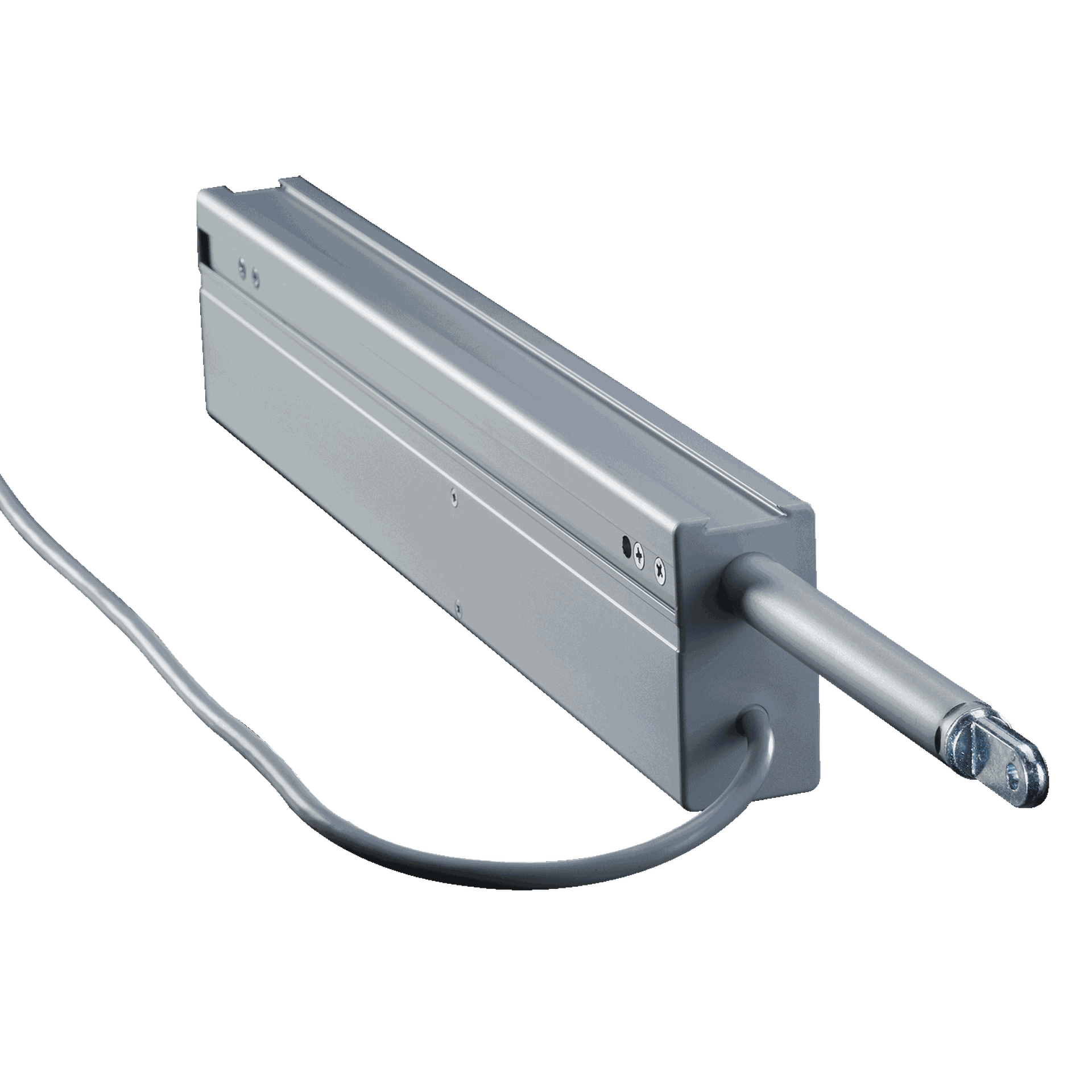

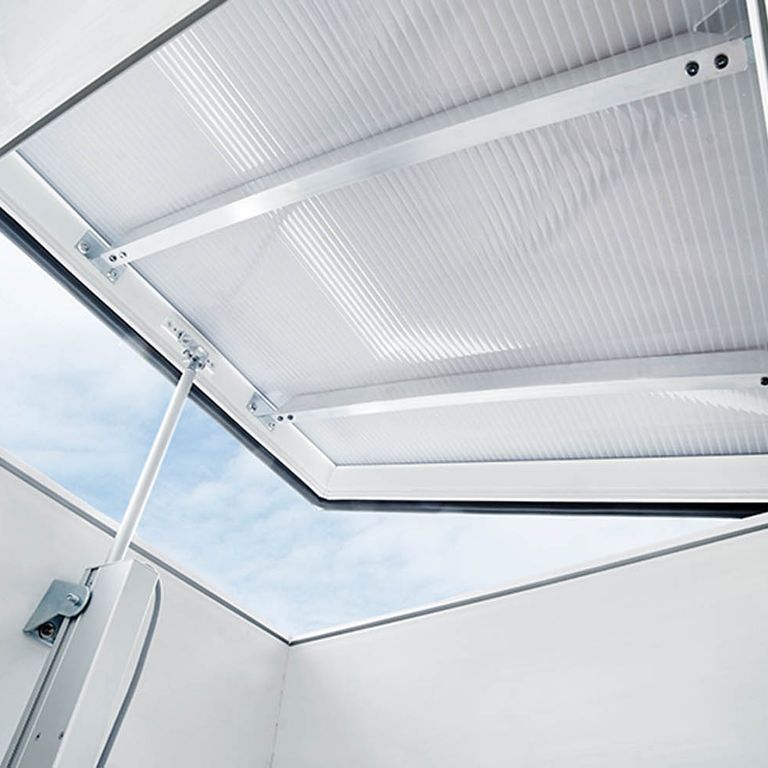

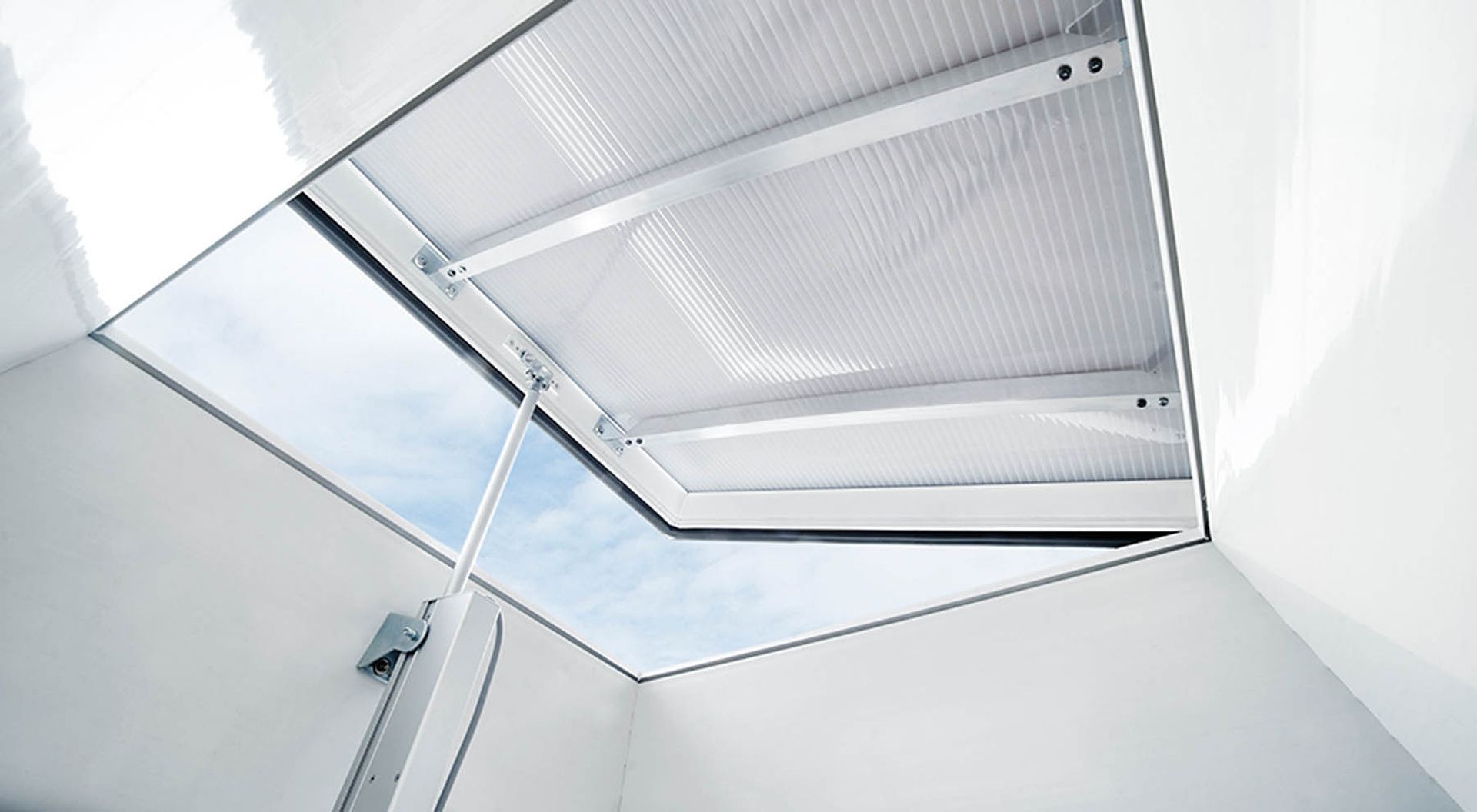

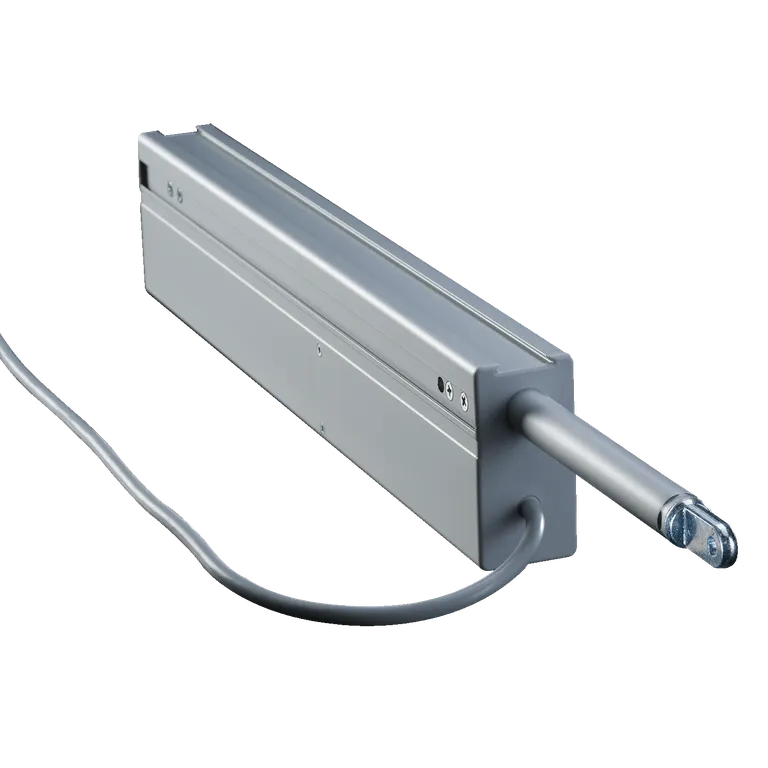

Rechteckiger 230 V AC Lüftungs-Linearantrieb mit 500 N für Dach und Fassade. Zum Einsatz in Dachklappen, Dachflächenfenstern sowie Lichtkuppeln und Lichtbändern. Der M3 wird mit 230 V Netzspannung betrieben und ist somit ohne Vorschaltgerät einsetzbar. Kompakt im Aluminiumprofil ohne störende Anbauteile und mit seitlichen Klemmführungen über die gesamte Antriebslänge bietet er vielfältige Montagemöglichkeiten. Der M3 ist mit einer Ausstellweite von bis zu 750 mm erhältlich.
Produkt-Highlights
- 500 N Druckkraft
- Bis zu 750 mm Ausstellweite
- Mit integrierter elektronischer Lastabschaltung, dadurch immer dichtes Schließen der Fensterelemente, keine Endschalterjustierung erforderlich
- Potenzialfreier Kontakt für Meldung "Nicht ZU" (Kontakt schließt bei Verlassen der Position ZU)
Technische Informationen
Allgemeine Informationen
| Ausführung | M3 |
| Nennspannung | 230 V AC/50 Hz (-15 % /+10 %) |
| Nennstrom | ca. 0,2 A |
| Hublänge | 82, 300, 500 und 750 mm |
| Druckkraft | 500 N |
| Zugkraft | 250 N |
| Laufgeschwindigkeit | ca. 10 mm/s |
| Maße (L x B x H) | (Hub + ca. 133 mm) x 82,5 mm x 41 mm; Mindestbaulänge 433 mm |
| Umgebungstemperatur | –5 °C bis +75 °C |
| Schutzart | IP 44 |
Material
- Gehäuse: Aluminium-Rechteckprofil, EV1/Silber, eloxiert oder optional in RAL-Farbe
- Endkappen: Kunststoff, Grau
