Linearantriebsserie M1

Produktinformationen

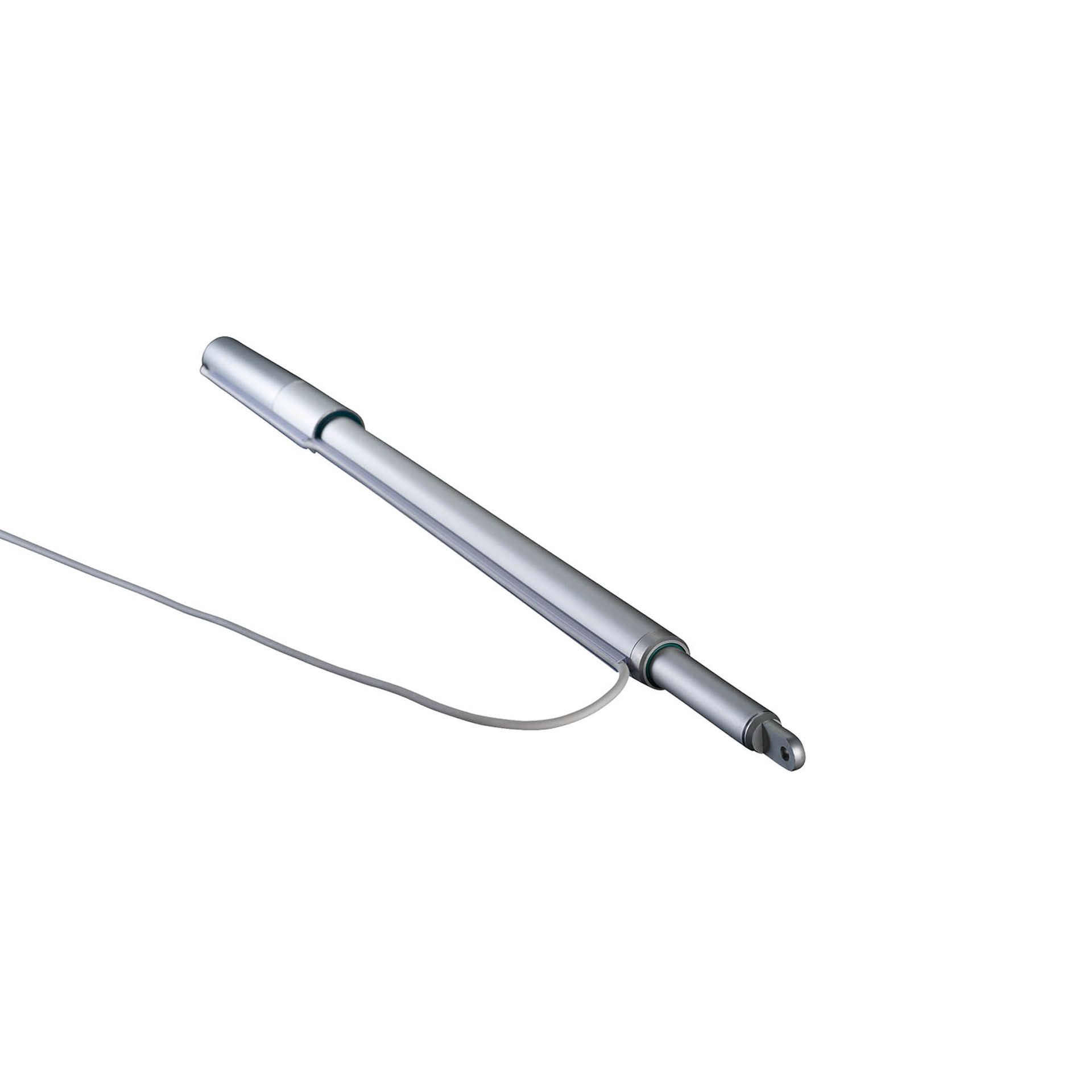

Kräftiger, runder 24 V DC Linearantrieb für Rauchabzug und Lüftung mit 1000 N, 1500 N oder 2000 N. Zum Öffnen und Schließen von besonders schweren Dachflächenfenstern, Lichtkuppeln und Lichtbändern. Je nach Ausführung mit integrierter, elektronischer Lastabschaltung. Der als Zubehör erhältliche, verschiebbare Klemmring ermöglicht eine einfache und vielfältige Montage.

Produkt-Highlights

Unterschiedliche Druckkräfte (1000 N, 1500 N und 2000 N) erhältlich
Integrierte, elektronische Lastabschaltung oder externe Lasatabschaltung
Synchronbetrieb mit mehreren Antrieben über externe Synchronmodule möglich
Hohe Laufgeschwindigkeit
Staub- und spritzwassergeschützt (Schutzart IP 54)
Mantel- und Schubrohr aus korrosionsfreier Aluminiumlegierung

Kontakt

Jetzt bestellen

Zum Ausschreibungstext

Technische Informationen

Allgemeine Informationen

Ausführung	M1 1000 N	M1 1500 N	M1 2000 N
Nennspannung	24 V DC (-20 % /+25 %)
Nennstrom	2,5 A		3 A
Hublänge	300, 500, 750 und 1000 mm
Druckkraft	1000 N	1500 N	2000 N
Zugkraft	1000 N	1500 N	2000 N
Laufgeschwindigkeit	Typ LA: ca. 16,6 mm/s Typ SG: ca. 14,6 mm/s	Typ LA: ca. 11,6 mm/s Typ SG: ca. 9,8 mm/s	Typ LA: ca. 10,7 mm/s Typ SG: ca. 9,2 mm/s
Umgebungstemperatur	–5 °C bis +75 °C
Schutzart	IP 54
