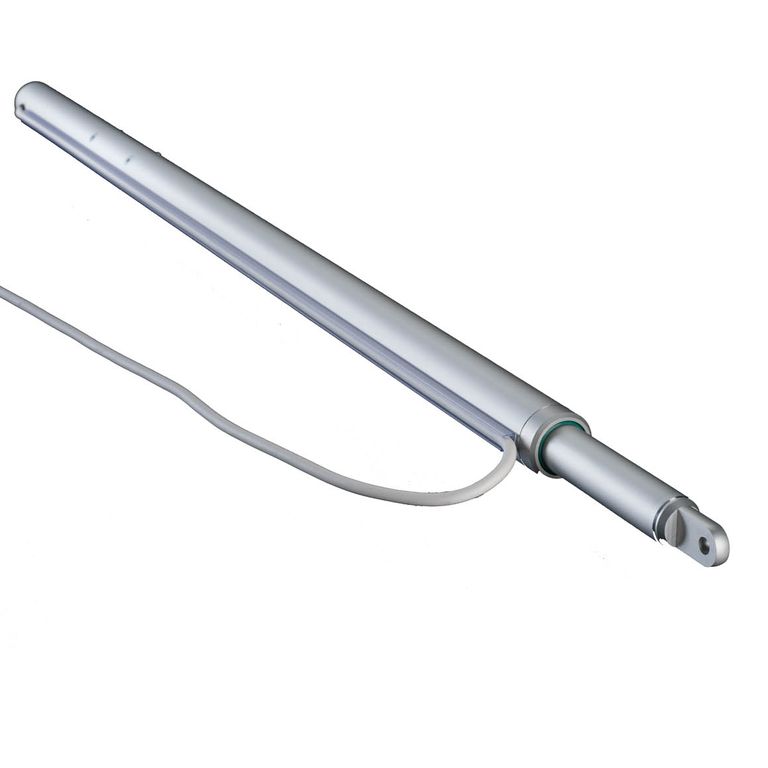

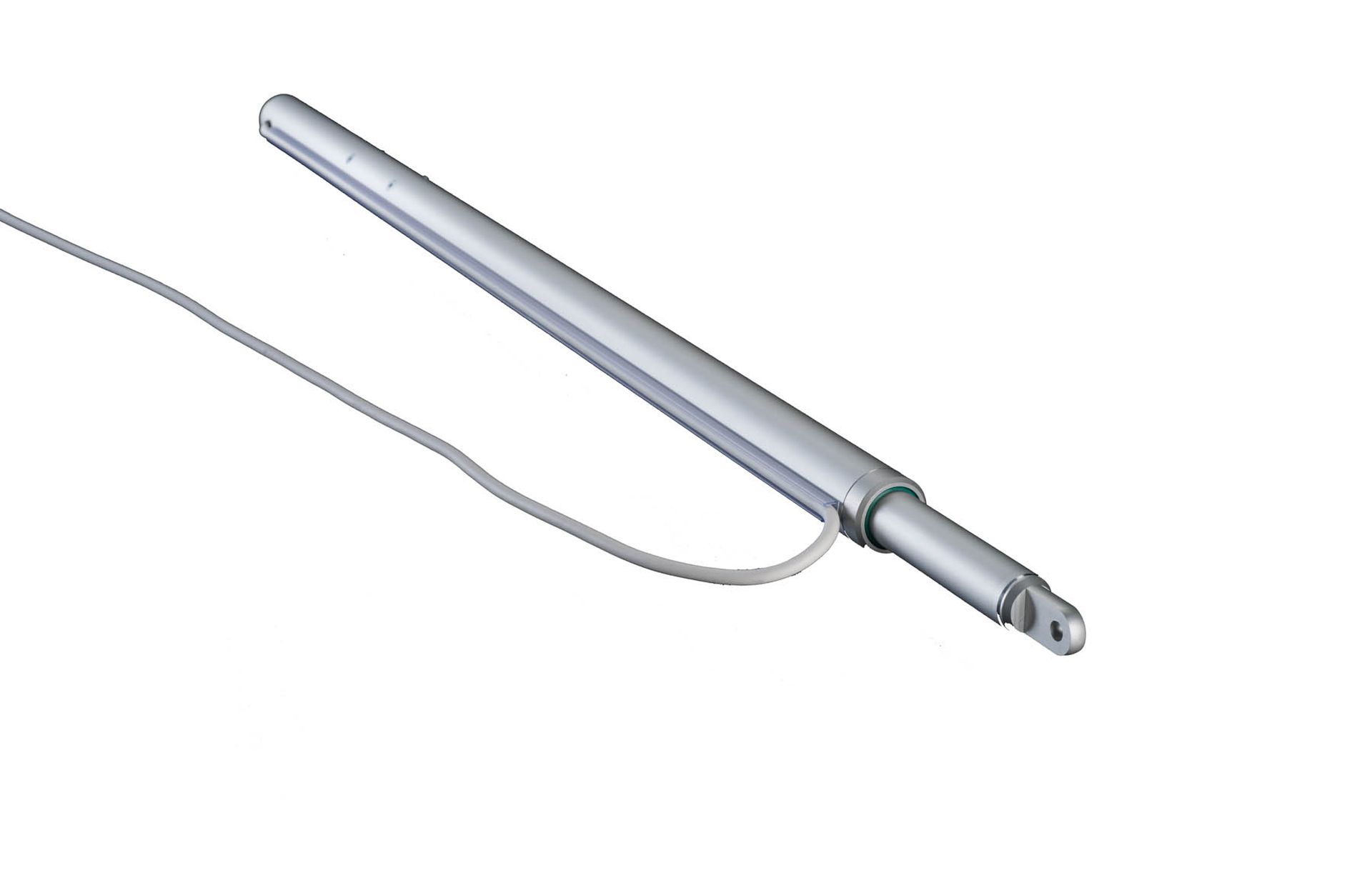

M9 VdS 500 N
VdS-zertifizierter Antrieb mit 500 N zur Anwendung in RWA-Anlagen sowie für Lüftungszwecke (G599007 nach VdS 2580). Öffnungszeit ≤ 60 Sekunden bei Nennlast.

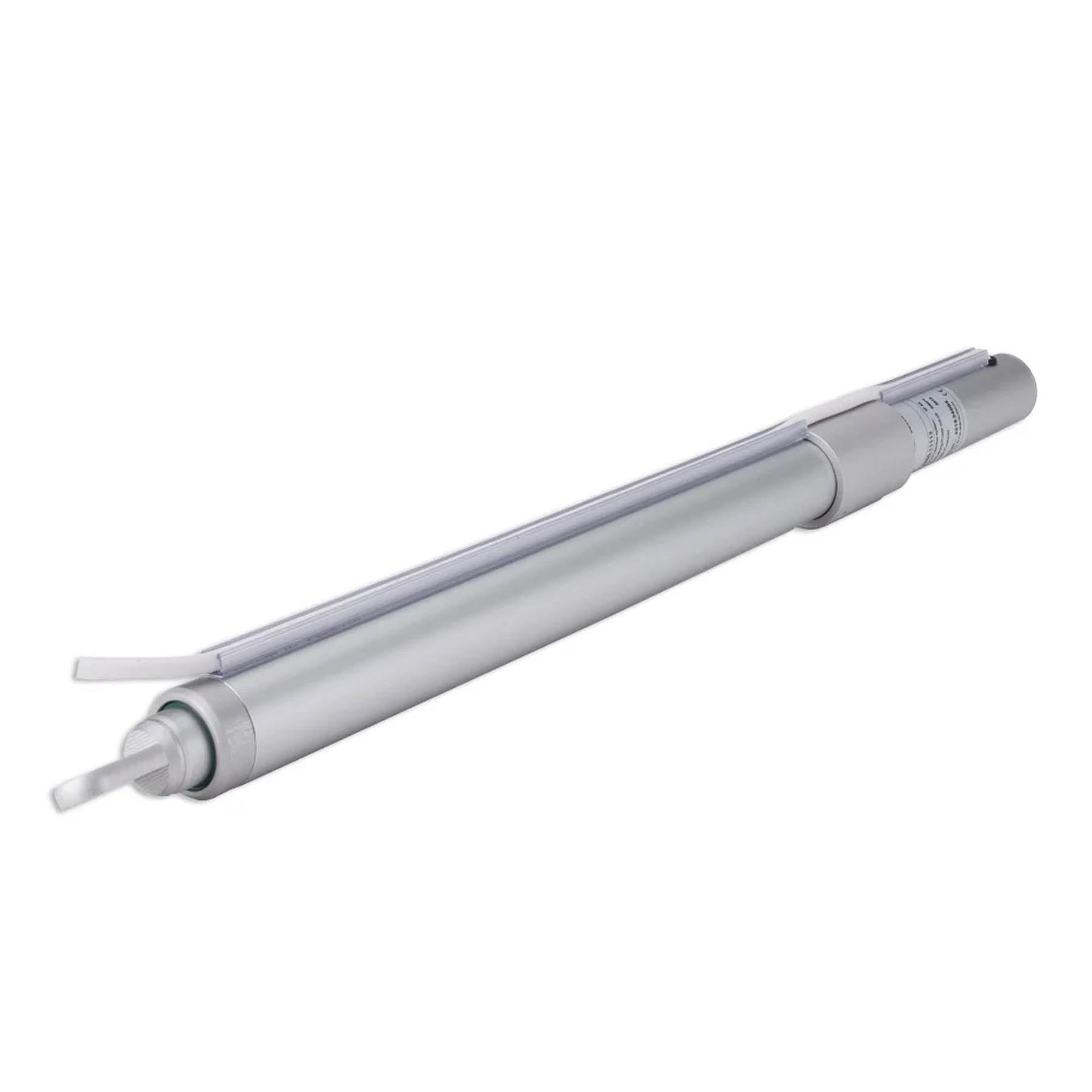

Linearantriebsserie M9
Produktinformationen

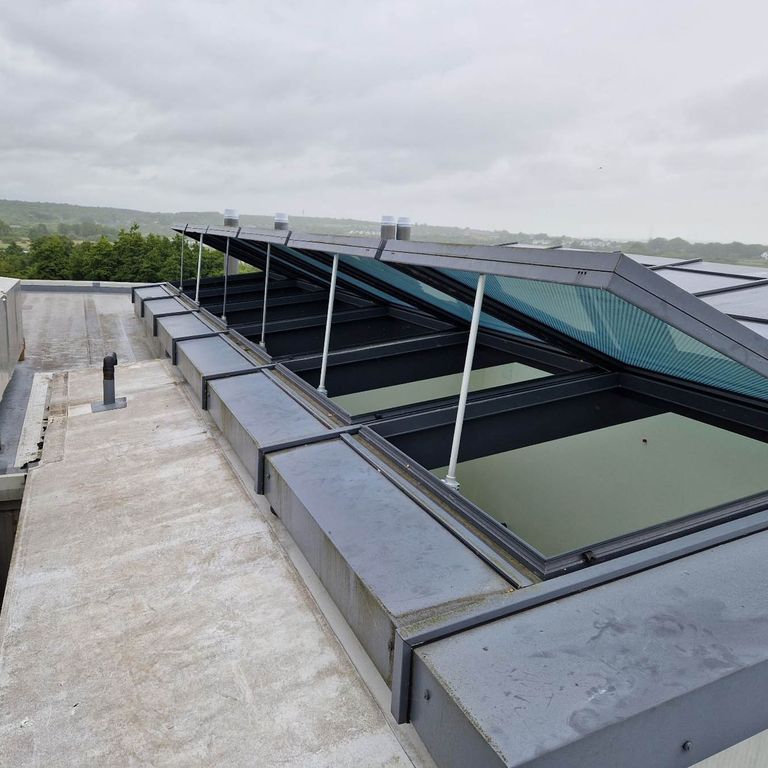

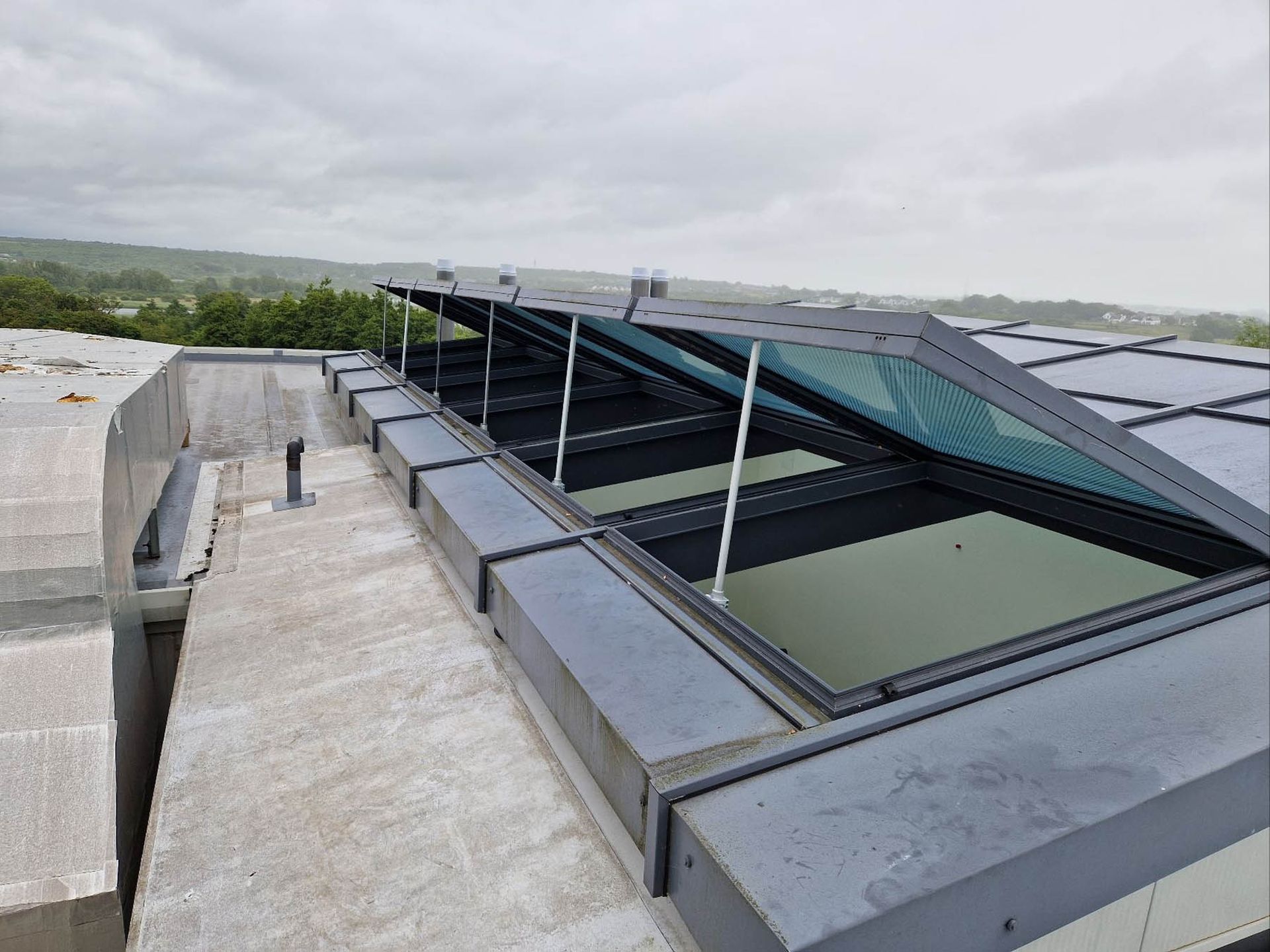

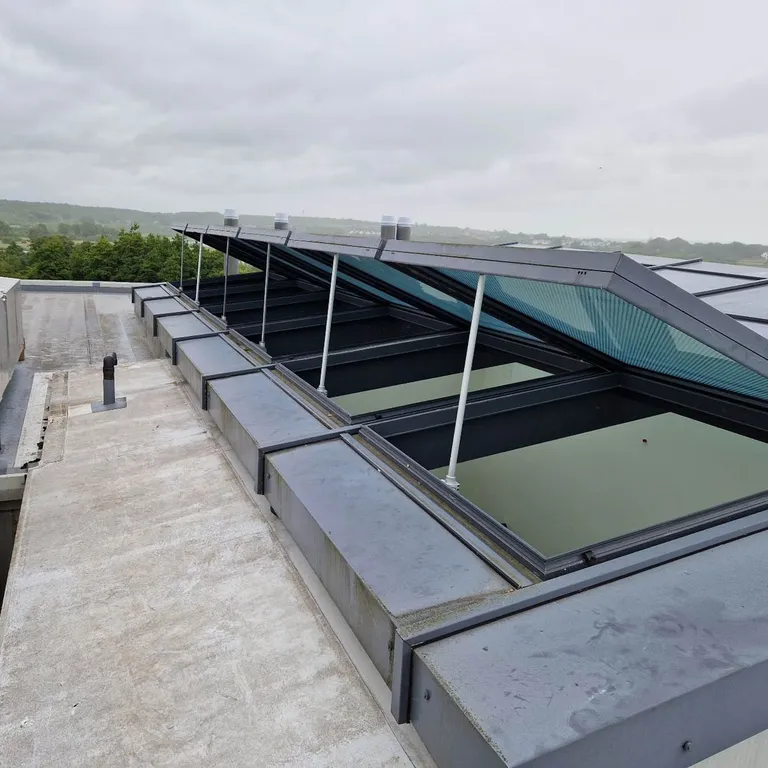

Universell einsetzbarer, runder 24 V DC Linearantrieb für Rauchabzug und Lüftung. Mit unterschiedlichen Druckkräften von 500 N, 650 N, 1000 N oder 1500 N erhältlich. Als Typ Water Resistant (WR) speziell für feuchte Klimaumgebungen erhältlich. Zum Einsatz in Fensterflügeln, Dachklappen, Lichtkuppeln und Lichtbändern.
Produkt-Highlights
- Unterschiedliche Druckkräfte erhältlich (500 N, 650 N, 1000 N und 1500 N)
- Integrierte, elektronische Lastabschaltung
- Synchronbetrieb mit mehreren Antrieben über externe Synchronmodule möglich
- Staub- und spritzwassergeschützt (Schutzart IP 54)
- Korrosionsfreies Aluminiumgehäuse und -schubrohr
- Auch als VdS-geprüfter Antrieb erhältlich
- Als Typ Water Resistant (WR) speziell für feuchte Klimaumgebungen
Technische Informationen
Allgemeine Informationen
| Ausführung | M9 VdS 500 N | M9 650 N (WR) | M9 1000 N (WR) | M9/3 1500 N |
| Nennspannung | 24 V DC (-15 % / +25 %) | |||
| Nennstrom | 1 A | 1,6 A | ||
| Hublänge | 300, 500 mm | 300, 500, 750 und 1000 mm | ||
| Druckkraft | 500 N | 650 N | 1000 N | 1500 N |
| Zugkraft | 500 N | 650 N | 1000 N | 1500 N |
| Laufgeschwindigkeit | ca. 8,3 mm/s | ca. 6,7 mm/s | ca. 3,8 mm/s | ca. 5,1 mm/s |
| Umgebungstemperatur | –5 °C bis +75 °C | –5 °C bis +75 °C Typ WR: +5 °C bis +60 °C | –5 °C bis +75 °C Typ WR: +5 °C bis +60 °C | –5 °C bis +75 °C |
| Schutzart | IP 54 | IP 54 Typ WR: IP 44 (zulässige Einbaulage: Schubstange oben, max. 45° geneigt) | IP 54 | |
Material
- Gehäuse: Aluminium, EV1/Silber, eloxiert oder optional in RAL-Farbe
- Endkappen: Aluminium
Zertifizierung
- Auch als VdS-geprüfter Antrieb erhältlich
- B300 geprüft in Anlehnung an DIN EN 12101-2:2017
Downloads
Datenblätter
Produktvarianten
M9 650 N
Mit 650 N Druck- und Zugkraft. Auch als Typ Water Resistant (WR) speziell für feuchte Klimaumgebungen erhältlich.
M9 1000 N
Mit 1000 N Druck- und Zugkraft. Auch als Typ Water Resistant (WR) speziell für feuchte Klimaumgebungen erhältlich.
M9/3 1500 N
Mit 1500 N Druck- und Zugkraft.
