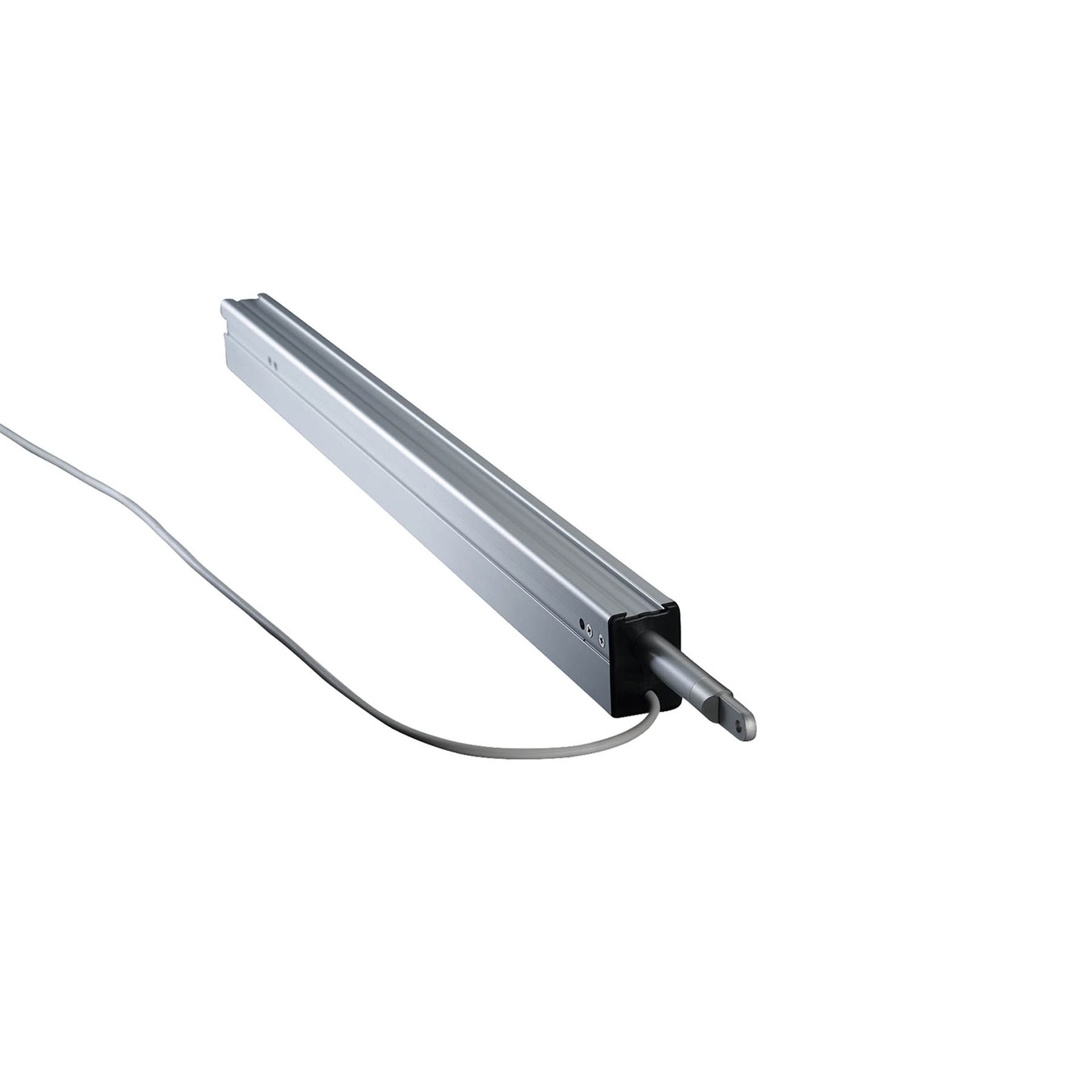

M2 500 N
Rechteckiger 24 V DC Linearantrieb mit 500 N für RWA und Lüftung.
Linearantriebsserie M2
Produktinformationen

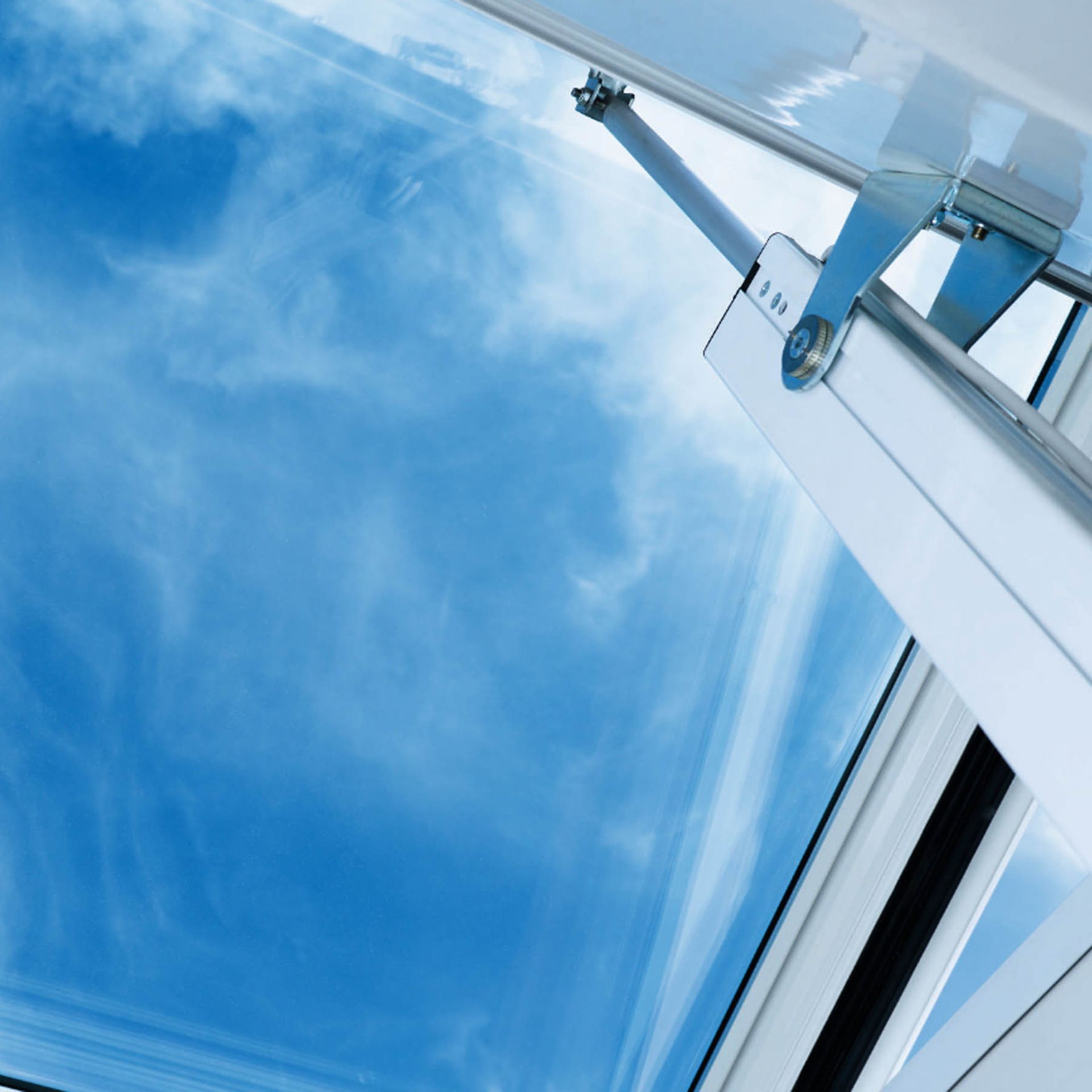

Universell einsetzbarer 24 V DC Linearantrieb für RWA und Lüftung. Geeignet für Dachklappen, Dachflächenfenster sowie Lichtkuppeln und Lichtbänder. Kompakte Bauweise (ohne störende Anbauteile), seitliche Klemmführungen und verschiebbare Konsolen erleichtern den Einbau an Fenster oder Lichtkuppel und ermöglichen vielfältige Montagearten. Erhältlich mit 500 N oder 1000 N Druck- und Zugkraft.
Produkt-Highlights
- Mit unterschiedlichen Druckkräften erhältlich (500 N und 1000 N)
- Bis 1000 mm Ausstellweite
- Automatisches Abschalten beim Erreichen der Endposition
- In der Ausführung mit integrierter Lastabschaltung ist dichtes Schließen der Fensterelemente immer gewährleistet, keine Endschalterjustierung erforderlich
- Synchronbetrieb mit mehreren Antrieben über Synchronmodule möglich
- Staub- und spritzwassergeschützt (Schutzart IP 44)
- Korrosionsfreies Aluminiumgehäuse und -schubrohr
Technische Informationen
Allgemeine Informationen
| Ausführung | M2 500 N | M2 1000 N |
| Nennspannung | 24 V DC (-15 % /+25 %) | |
| Nennstrom | 0,9 A | |
| Hublänge | 300, 500, 750 und 1000 mm | |
| Druckkraft | 500 N | 1000 N |
| Zugkraft | 500 N | 1000 N |
| Laufgeschwindigkeit | ca. 8,3 mm/s | ca. 4,2 mm/s |
| Umgebungstemperatur | –5 °C bis +75 °C | |
| Schutzart | IP 44 | |
Material
- Gehäuse: Aluminium-Rechteckprofil, EV1/Silber, eloxiert oder optional in RAL-Farbe
- Endkappen: Kunststoff, Schwarz
Zertifizierung
- B300 geprüft in Anlehnung an DIN EN 12101-2:2017
Produktvarianten

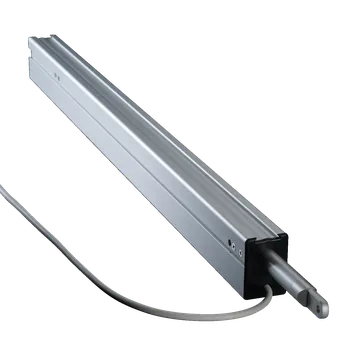

M2 1000 N
