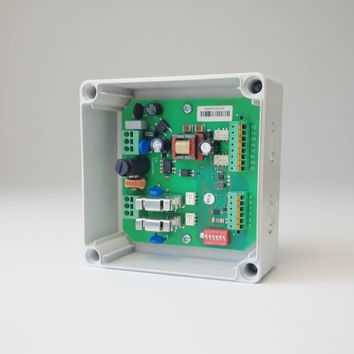

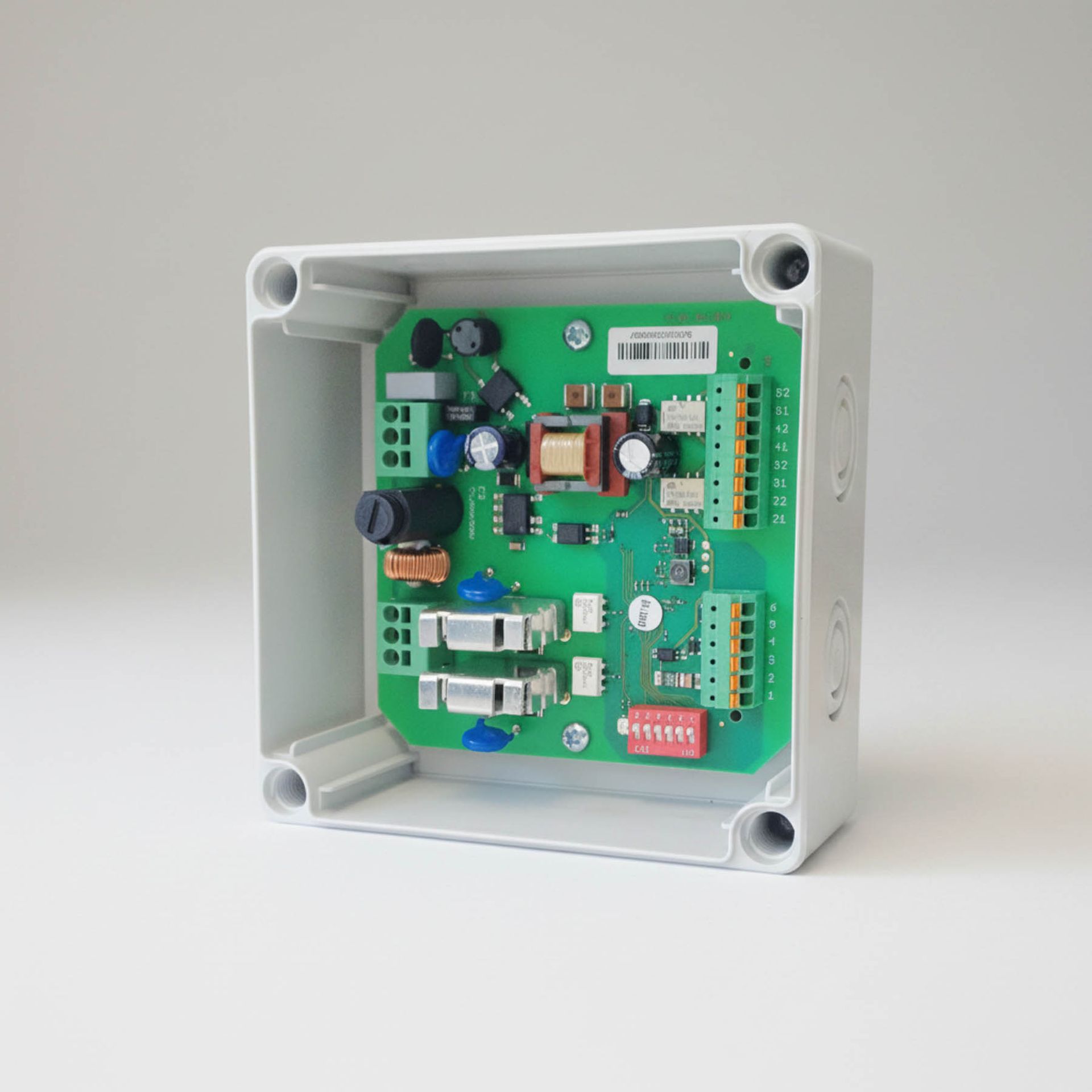

Lüftungszentrale WRZ 10M/1G
Zur Ansteuerung von max. 10 Lüftungsantrieben in einer Lüftungsgruppe. Ein Wind-Regenmelder oder ein Regenmelder anschließbar. Kaskadierung mehrerer WRZ 10M-1G zur Signalvervielfältigung möglich.
Lüftungszentrale WRZ
Produktinformationen
Lüftungszentrale zur Ansteuerung von 230 V AC Antrieben. Pro Motorgruppe können maximal 10 Antriebe angeschlossen werden. Mit Anschlussmöglichkeiten für Lüftungstaster sowie Wind- und/oder Regenmelder. Erhältlich als WRZ 10M/1G und WRZ 40M/4G, an die entweder bis zu 10 Antriebe in einer Gruppe oder maximal 40 Antriebe in bis zu 4 Gruppen (pro Gruppe max. 10 Antriebe) angeschlossen werden können.
Produkt-Highlights
- Anschluss für Wind-Regenmelder WRM/2 24V oder Regenmelder RM/2 24V
- Anschluss für 230 V und 24 V Lüftungstaster
- Automatisches Schließen von Fenstern, Klappen und Lichtkuppeln in Verbindung mit 230 V AC Antrieben nach einer Wind-/Regenmeldung
- Zeitabhängige Weiterleitung des Wind-/Regensignals, konfigurierbar über DIP-Schalter
- Zeitabhängige Versorgung des Antriebsausganges ZU (Lüftungsfreigabe trotz Wind-/Regensignal)
- Statusmeldungen über optische Anzeige
- Anzeige der Auslösung der jeweiligen Melder, getrennt nach Wind und Regen
Technische Informationen
Allgemeine Informationen
| Ausführung | WRZ 10M/1G | WRZ 40M/4G |
| Netzversorgungsspannung | 230 V AC (±10 %), separat abgesichert | |
| Ausgangsspannung (Antriebe) | 230 V AC nenn (±10 %) | |
| Nennstrom | 2 A pro Antriebsgruppe | |
| Lüftungsgruppen | 1 | 4 |
| Maße (H x B x T) | 125 x 125 x 60 mm | 175 x 250 x 75 mm |
| Umgebungstemperatur | 0 °C bis 50 °C | –5 °C bis +40 °C |
| Schutzart | IP 66 | IP 54 |
Produktvarianten

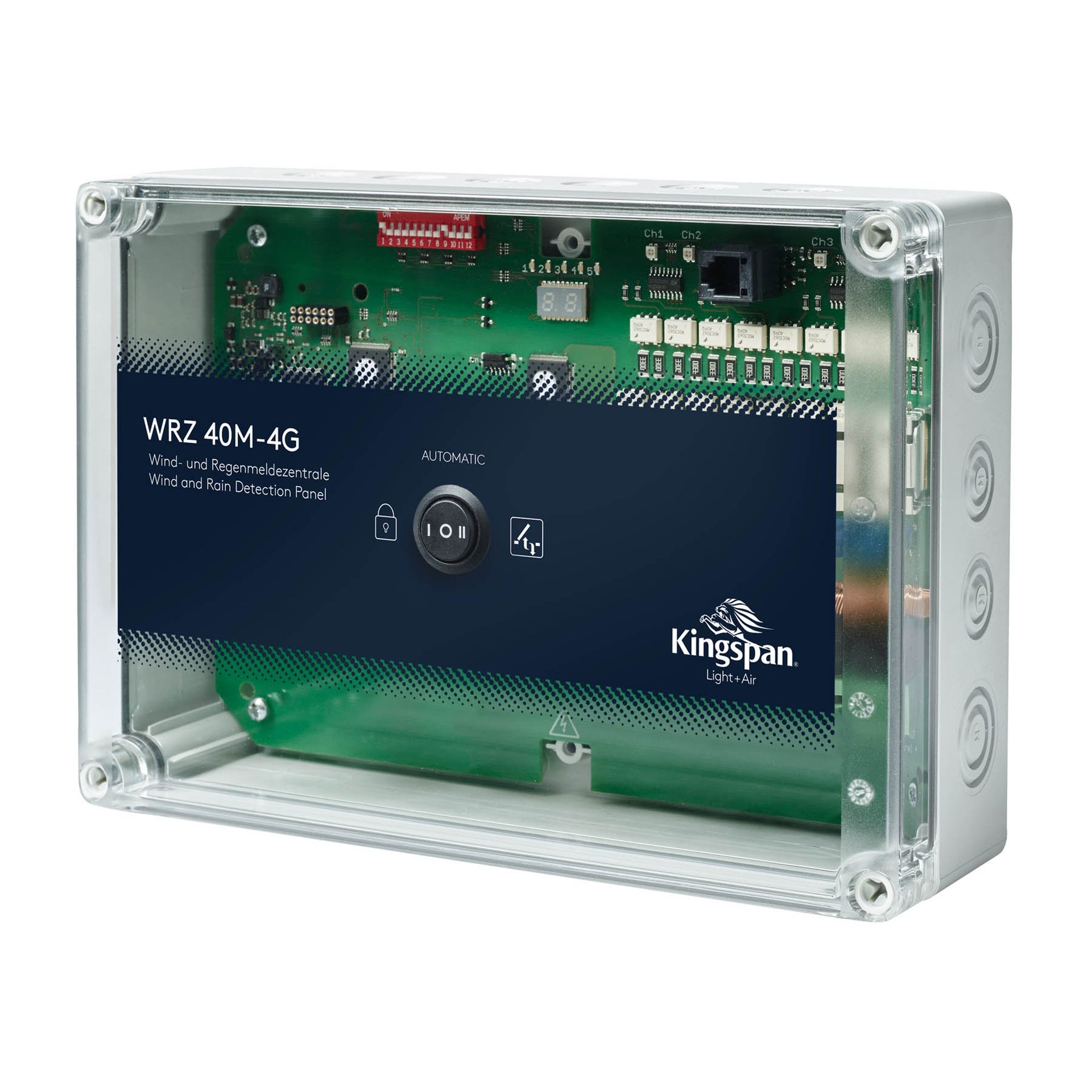

Lüftungszentrale WRZ 40M/4G
Zur Ansteuerung von bis zu 40 Lüftungsantrieben mit 230 V AC in 4 Lüftungsgruppen (max. 10 Antriebe pro Gruppe). Der Anschluss von bis zu zwei Wind-Regenmeldern oder zwei Regenmeldern ist möglich. Ein Wahlschalter im Gehäusedeckel ermöglicht die Auswahl zwischen den drei Betriebsarten Hand, Automatik und ZU.
