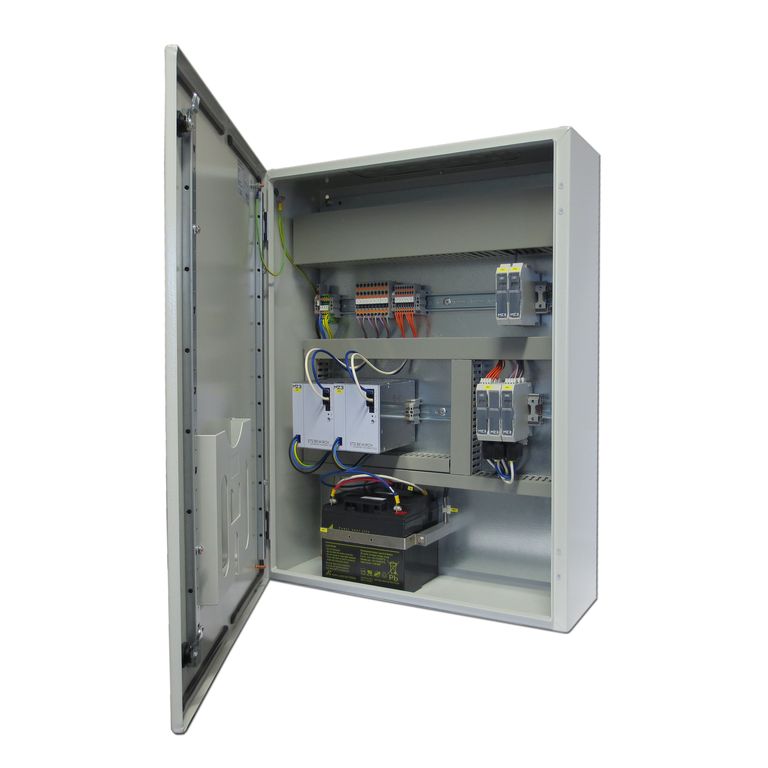

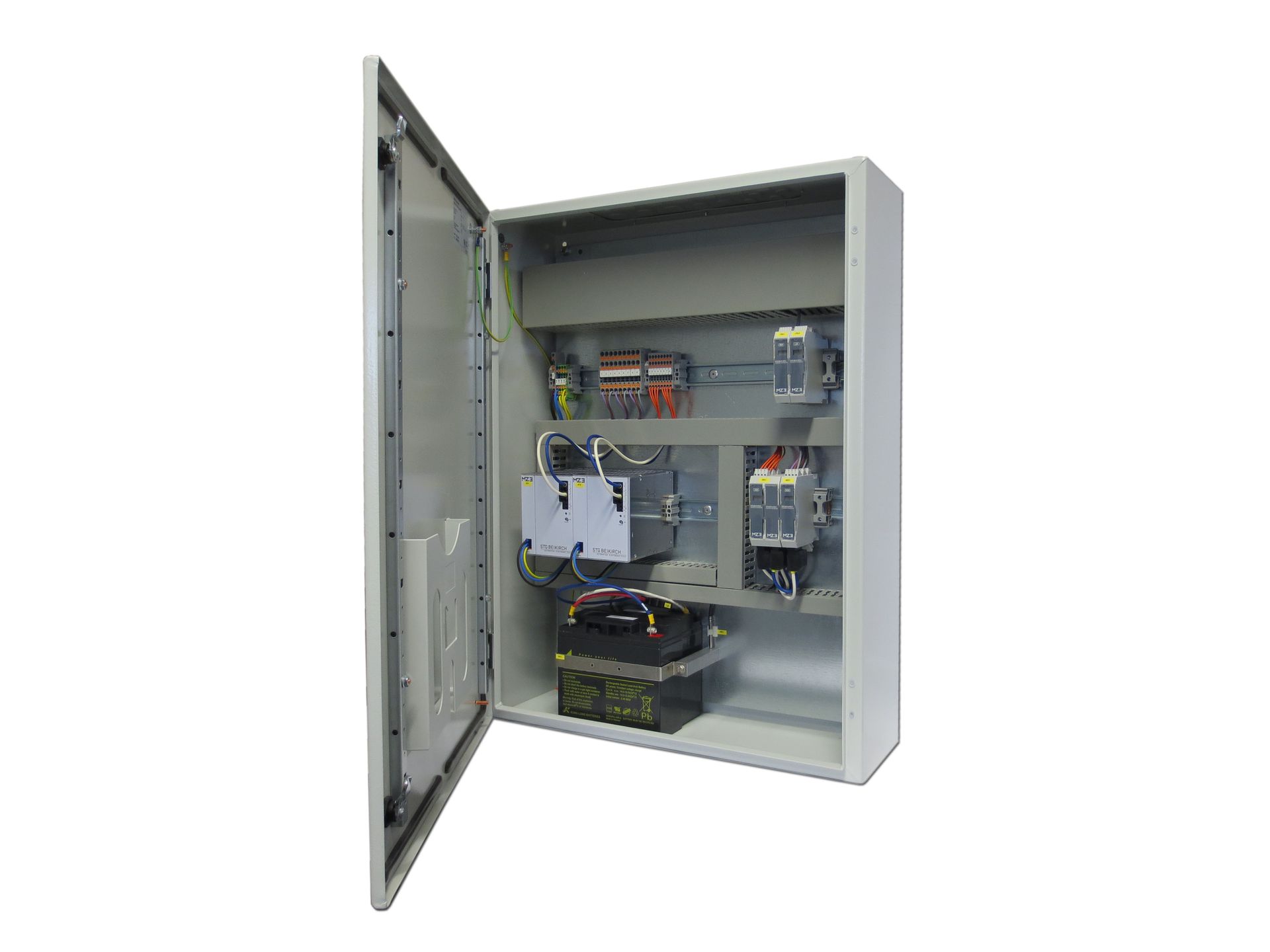

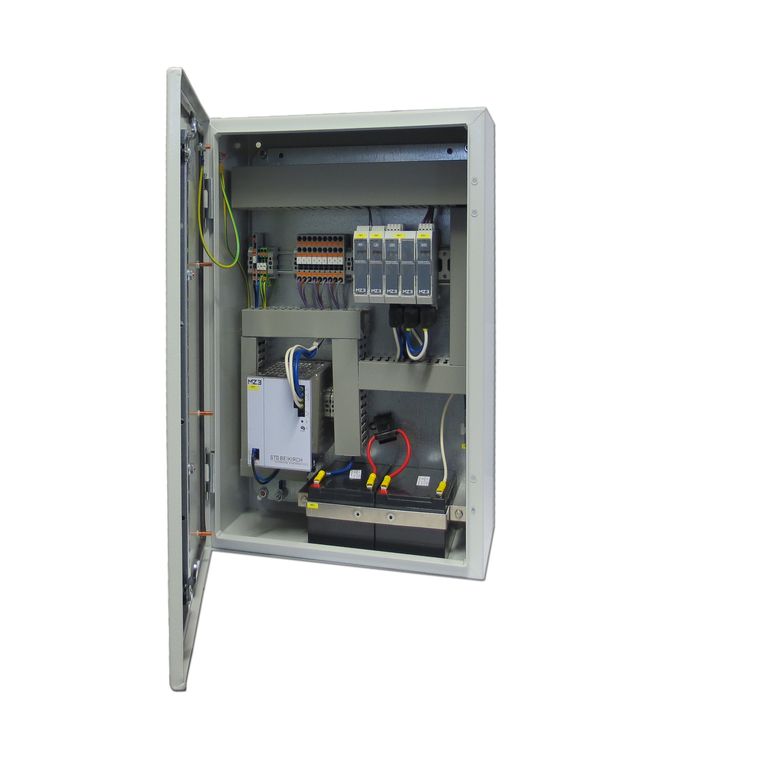

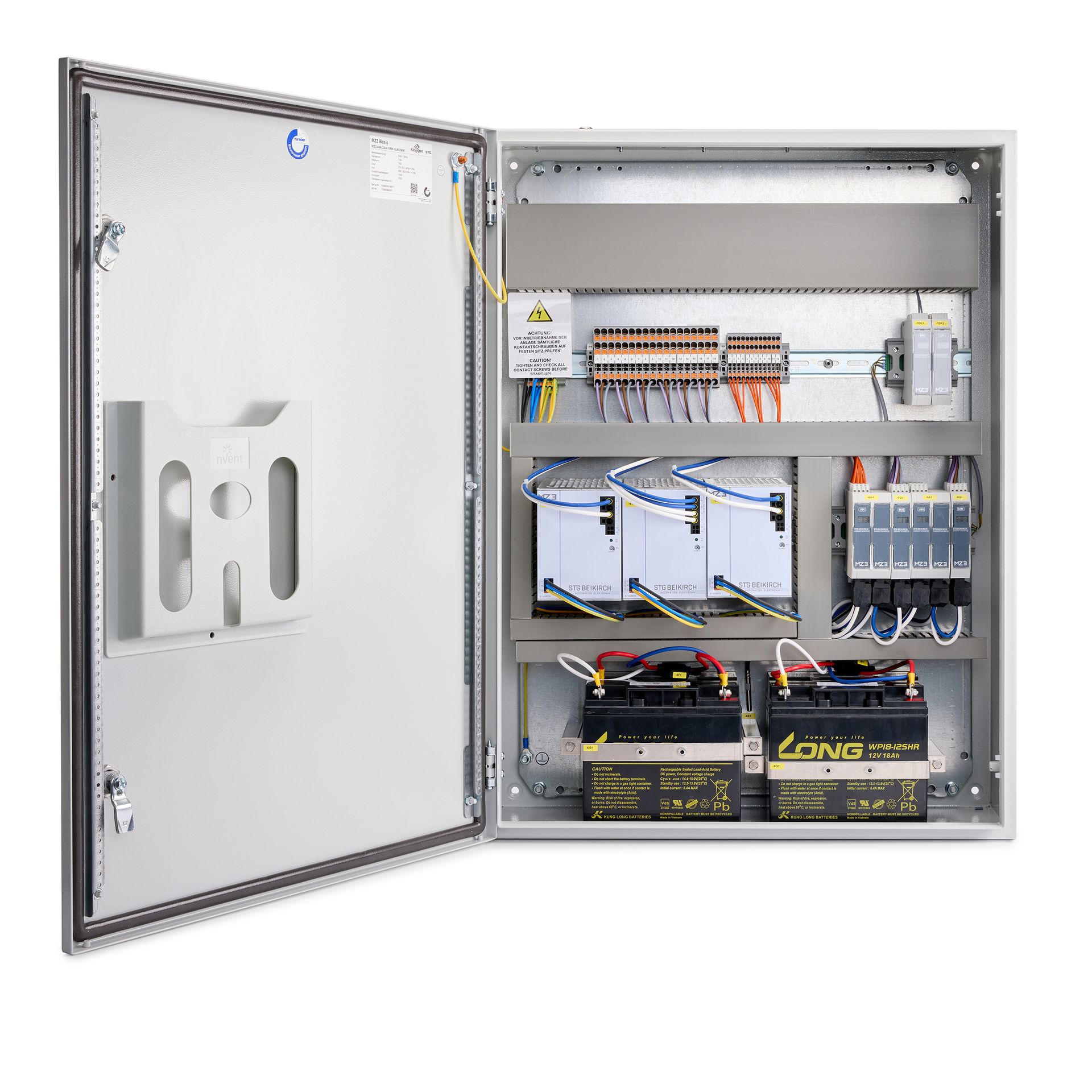

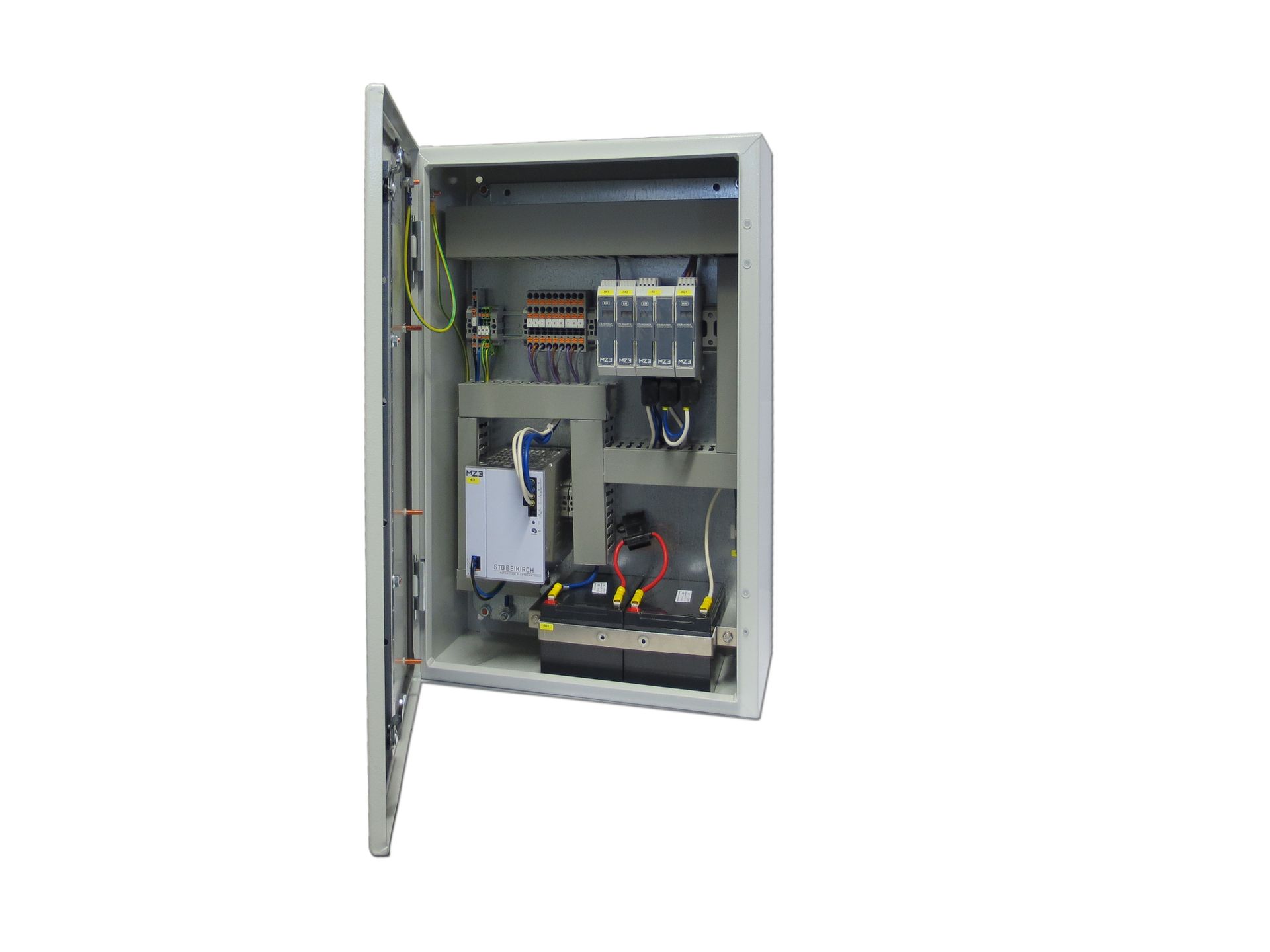

Modulzentrale MZ3 Basic
Produktinformationen
Modulare, vorkonfigurierte Standardzentrale mit 16, 24, 32 oder 48 Ampere für RWA und Lüftung. Die MZ3 Basic ist eine standardisierte RWA-Zentrale auf Basis des funktionalen, modular aufgebauten und konfigurierbaren MZ3-Systems. Optimiert für die häufigsten RWA-Anwendungen am Markt.
Produkt-Highlights
- Kompakte RWA-Standardzentrale auf Basis der MZ3
- Werkseitig vorkonfiguriert, dadurch direkt im Feld einsetzbar
- Mit einer RWA- und zwei Lüftungsgruppen, je nach Zentralengröße aufgeteilt auf 3 bis 6 Motorausgänge
- Die beiden Lüftungsgruppen können bei Bedarf durch Setzen einer Brücke zu einer Gruppe zusammengefasst werden
- Standardmäßig ausgerüstet für die Auslösung durch RWA-Bedienstellen, Rauchmelder und BMA-Anlagen
- Anschlüsse für zwei Lüftungstaster und einen Wind-/Regenmelder
- Inklusive Notstrom-Akkus, Akkuhalter und Ladeteil für 72 Stunden Breitschaft bei Netzausfall
- Energieversorgung geprüft nach EN 12101-10
Technische Informationen
Allgemeine Informationen
| Ausführung | MZ3 Basic ... |
| Netzversorgungsspannung | 230 V AC/50 Hz (±15 %) |
| Systemspannung | 27 V DC (Nenn) (–25 % /+10 %) |
| Ausgangsspannung | 27 V DC (Nenn) (–25 % /+10 %) |
| Ausgangsstrom | 16A: 16 A 24A: 24 A 32A: 32 A 48A: 48 A |
| RWA-Gruppen | 1 |
| Lüftungsgruppen | 2 |
| Maße (H x B x T) | 16A: 600 x 400 x 210 mm 24A, 32A, 48A: 800 x 600 x 210 mm |
| Umgebungstemperatur | –5 °C bis +40 °C |
| Schutzart | IP 42 |
Material
Stahlblech für Aufputzmontage, Grau
Zertifizierung
- TÜV-Baumuster-geprüft
- Geprüft und zertifiziert nach DIN EN 12101-10
