RM Basic
Schlanker Verriegelungsantrieb für die aufgesetzte Montage. Zur Ver- und Entriegelung von größeren Fenstern über den innenliegenden Beschlag. Der RM Basic ist kompatibel mit den Kettenantrieben der Serien CDi und LM/2.
Riegelantriebserie RM
)
)
Produktinformationen
Schlanker Verriegelungsantrieb für die aufgesetzte oder profilintegrierte Montage als beschlagtechnische Ergänzung von Kettenantrieben. Der Riegelantrieb greift mit einem Mitnehmer auf den Fensterbeschlag zu und entriegelt diesen, bevor der Kettenantrieb den Flügel aufstellt. Eine integrierte Folgesteuerung sorgt für die korrekte Betätigungsreihenfolge beim Öffnen und Schließen. Erhältlich als RM Basic und RM/EasyDrive/2 oder RM mini und RM mini EasyDrive/2.
Produkt-Highlights
- Integrierte Folgesteuerung
- Betätigungskraft je nach Typ 600 N oder 1200 N
- Montage auf dem Flügel oder verdeckt liegend im Profil
- Mitnehmer wahlweise links oder rechts einsetzbar
- Zur Betätigung von Schubstangenbeschlägen
- Zwei Riegelmotoren können im Tandembetrieb an einem Flügel betrieben werden
Technische Informationen
Allgemeine Informationen
| Ausführung | RM Basic | RM/EasyDrive/2 | RM mini | RM mini/EasyDrive/2 |
| Nennspannung | 24 V DC (-20 % /+25 %) | 24 V DC (-15 % /+25 %) | 24 V DC (-20 % /+25 %) | |
| Nennstrom | 1,5 A | 0,6 A | ||
| Hublänge, ca. | 18 mm | |||
| Druckkraft | 1200 N | 600 N | ||
| Zugkraft | 1200 N | 600 N | ||
| Laufgeschwindigkeit | ca. 3 mm/s | ca. 2,5 mm/s | ||
| Umgebungstemperatur | -10 °C bis +60 °C | |||
| Schutzart | IP 20 | |||
Material
- RM Basic, RM/EasyDrive/2: Gehäuse: Aluminiumprofil, pulverbeschichtet in Weiß (RAL 9016) oder Silbergrau (RAL 9006) oder auf Anfrage in RAL-Farben, Endkappen: Kunststoff, Schwarz
- RM mini, RM mini EasyDrive/2: Aluminium /ABS, Schwarz
Downloads
Produktvarianten
RM/EasyDrive/2
Konfigurierbarer Verriegelungsantrieb mit 1200 N Betätigungskraft - für die aufgesetzte Montage. Speziell zur Kombination mit allen EasyDrive/2- sowie CDs-Kettenantrieben. Die Konfiguration erfolgt über einen PC mit EasyDrive-Software und USB Konverter/2. Die Software ermöglicht die zeitversetzte Ansteuerung von zwei RM EasyDrive/2-Antrieben. Die Verriegelungsrichtung ist individuell einstellbar.
)

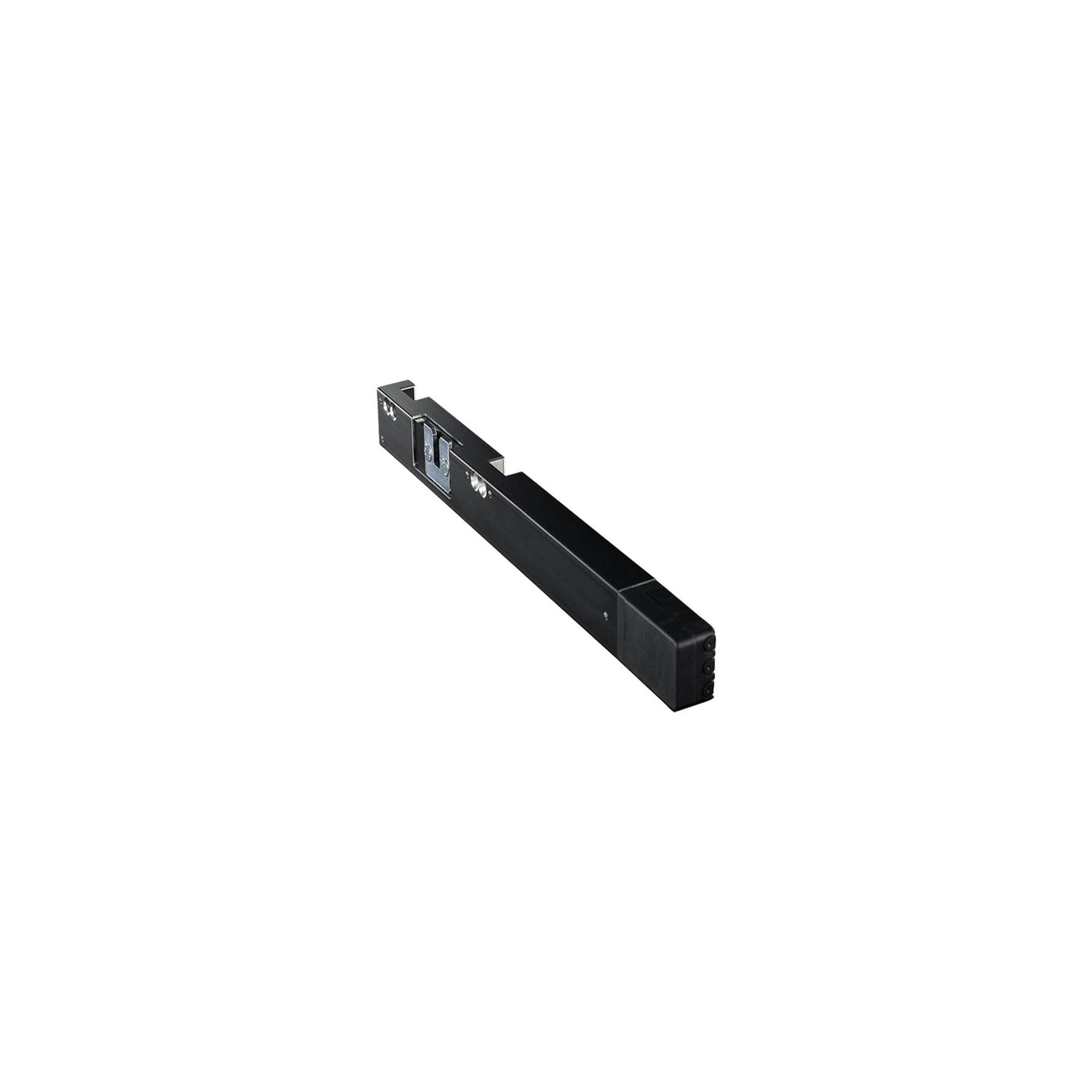

RM mini
Sehr kleiner Verriegelungsantrieb mit einer Betätigungskraft von 600 N - zur profilintegrierten Montage. Der RM mini ist kompatibel mit den Kettenantrieben der Serien CDi und LM/2. Die automatische Abschaltung erfolgt durch eingebaute Endschalter und eine integrierte Folgesteuerung.

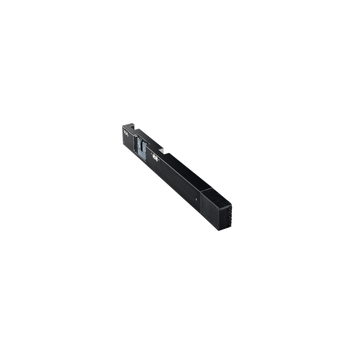

RM mini/EasyDrive/2
Sehr kleiner, konfigurierbarer Verriegelungsantrieb mit einer Betätigungskraft von 600 N - zur profilintegrierten Montage. Speziell zur Kombination mit allen EasyDrive/2- sowie CDs-Kettenantrieben. Die Konfiguration erfolgt über einen PC mit EasyDrive-Software und USB Konverter/2. Die Software ermöglicht die zeitversetzte Ansteuerung von zwei RM mini EasyDrive/2-Antrieben. Die Verriegelungsrichtung ist individuell einstellbar.
