SHEV Flap
Produktinformationen

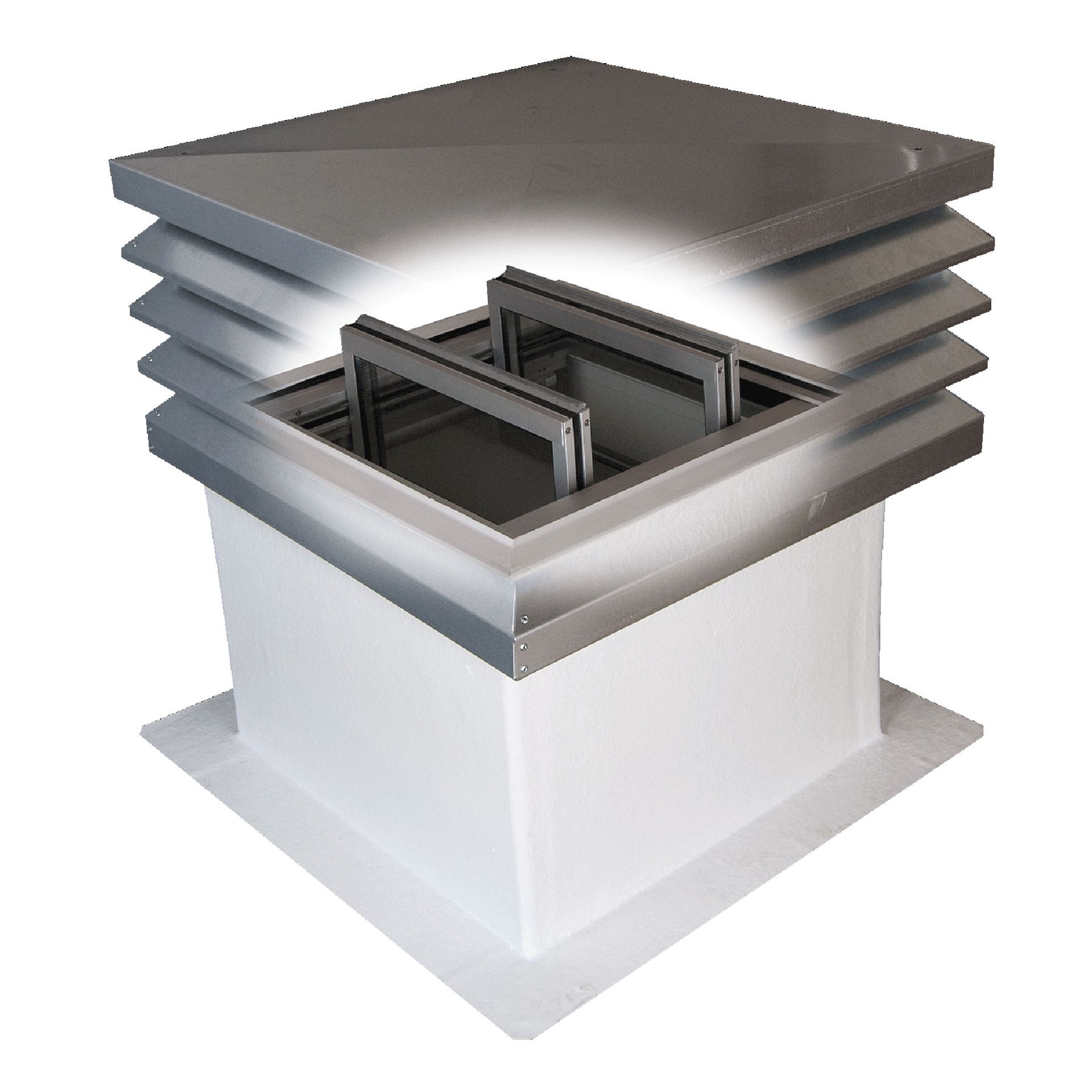

Das kompakte Entrauchungselement SHEV Flap ist ein fertiges Flachdachelement zur Lüftung von Aufzugsschächten – unabhängig von Windrichtung und Wetter. Sie besteht aus einem geraden, 50 cm hohen wärmegedämmten GFK-Aufsatzkranz und einem integrierten geprüften NRWG Lamellenelement mit aufgesetzter Wetterschutzlamellenhaube. Bei der Konstruktion wurde insbesondere auf eine bauphysikalisch saubere thermische Trennung geachtet. Das Entrauchungselement wird inklusive Vogelschutzgitter geliefert.
Produkt-Highlights
- Windrichtungs- und wetterunabhängiges Lüften und Entrauchen von Aufzugsschächten
- Optional mit Insektenschutz erhältlich
- Vier Standardgrößen verfügbar
- Öffnung zu Revisionszwecken möglich
- Sondergrößen auf Anfrage
Technische Informationen
Allgemeine Informationen
| Ausführung | SHEV Flap |
| Systemspannung | 24 V DC |
| Ausgangsstrom | 1 A |
| Abschaltung | elektronische Lastabschaltung |
| Hublänge | 48 mm |
| Abschaltung | elektrische Lastabschaltung |
| Umgebungstemperatur | -5° C bis 40° C |
| Isolierung (AK) | 4 cm, PD, U-Wert = 0,5 |
| Insektenschutz (optional) | Edelstahlgewebe |
| Maße (L x B x H) | S: 735 x 735 x 830 mm M: 850 x 850 x 830 mm L: 1010 x 1010 x 830 mm XL: 1195 x 1195 x 830 mm |
Material
GFK Lamellenblech verzinkt Isolierung 4 cm, PD, U-Wert=0,5
