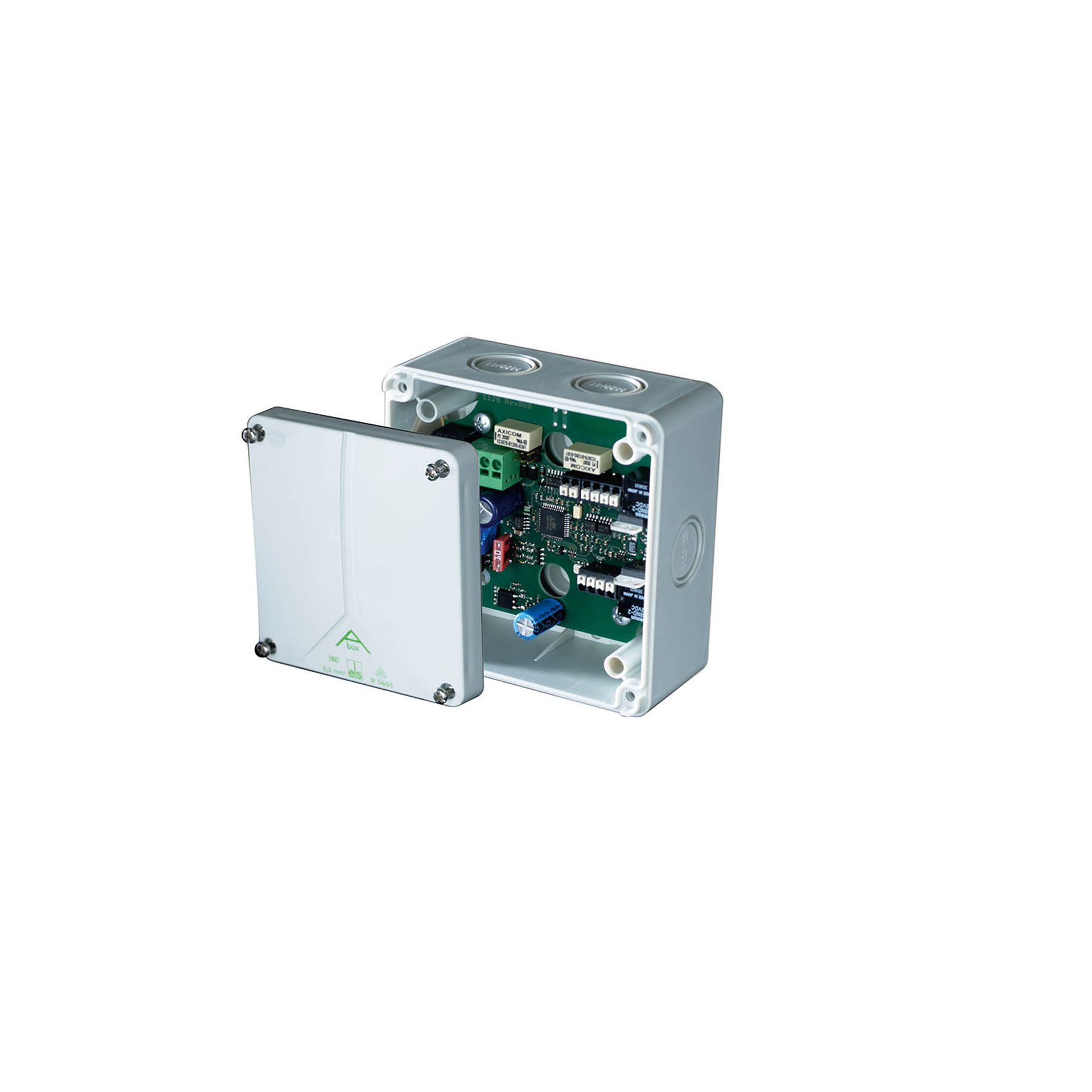

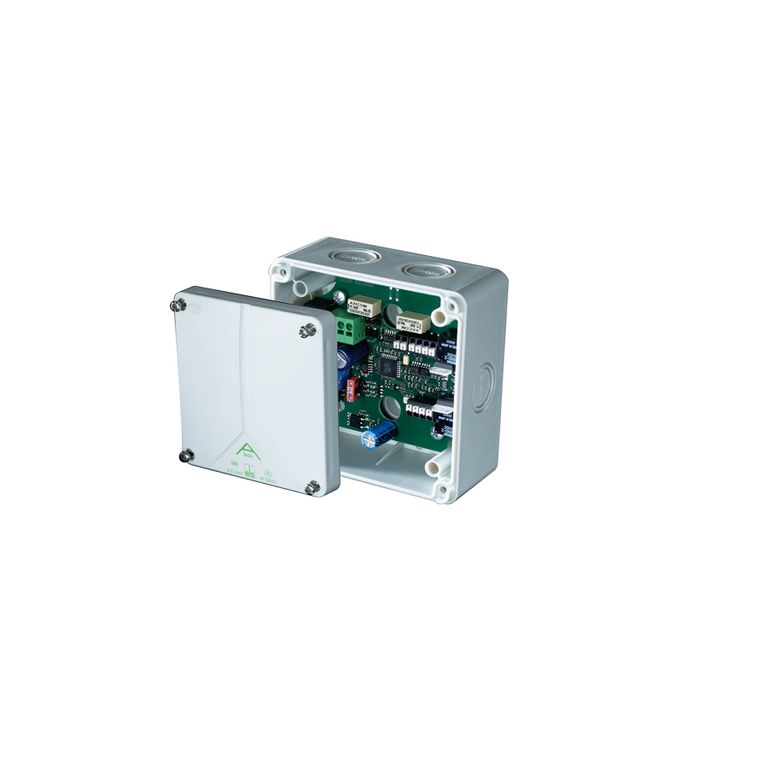

Synchronmodul SM3
Produktinformationen
Das Synchronmodul SM3 ist eine Gleichlauf- und Abschaltsteuerung für die synchrone Laufgeschwindigkeit von zwei identischen 24 V DC Linearantrieben (ohne eingebaute Lastabschaltung) an einem Öffnungselement. Das Modul wird als separate Komponente zwischen Steuerung und Antrieben eingesetzt und eignet sich insbesondere für Fenster mit mehreren Antrieben. Dadurch werden ein gleichmäßiger Lauf, eine zuverlässige Funktion und eine optimale Abstimmung der Antriebe unterstützt.
Produkt-Highlights
- Zum Betrieb von zwei identischen Antrieben mit Signalgebern, ohne Endschalter, ohne eingebaute Lastabschaltung, fällt einer der beiden Antriebe aus, wird der andere sofort automatisch abgeschaltet
- Kommt es zu lastbedingten Differenzen, werden diese automatisch ausgeglichen und ein exakter Gleichlauf wird gewährleistet
- In den Endstellungen und bei Überlast in den Zwischenstellungen schalten die Antriebe durch die integrierte stromabhängige Überlastabschaltung ab
- Das Synchronmodul verriegelt nach Erreichen der Endposition gegen Mehrfachbetätigung in die gleiche Richtung und kann nur in Gegenrichtung angesteuert werden
- Defekte oder fehlende Antriebe werden erkannt und die Ansteuerung weiterer angeschlossener Antriebe wird unterbunden
- Sicherer Betrieb für Hubweiten bis 1000 mm, unabhängig von den Laufzeiten der Antriebe und dem Material der Fenster bzw. Dachklappen
- Ausgleich von möglichen Laufzeitunterschieden durch integrierte Nachlaufzeiten in ZU-Richtung
- Werkseitig voreingestellte Abschaltschwellen für den Hebe- und Senkbetrieb
- Konfigurierbarer Meldekontakt
- Zusätzliche Konfigurationsmöglichkeiten über die Service-Port-Schnittstelle
- Bis zu 10 m zulässige Leitungslänge zwischen SM3 und Antrieben
- Auch für Singlebetrieb einsetzbar
- Zum Einstellen der Hubweite für Linearantriebe über die Service-Port-Schnittstelle
Technische Informationen
Allgemeine Informationen
| Ausführung | SM3 |
| Nennspannung | 24 V DC (-20 % /+25 %) |
| Abschaltung | integrierte elektonische Lastabschaltung, Abschaltwerte abhängig vom angeschlossenen Antrieb |
| Maße (L x B x H) | 110 x 66,7 x 110 mm |
| Anschlussleitung | 2 x 1,5 mm², 3 x 0,5 mm² |
| Anschlussklemmen | max. 6 mm² für Motorzuleitung, max. 2,5 mm² für Weiterleitung, max. 1,5 mm² für Antriebe und Signalleitungen |
| Sicherheitsabschaltung | bei Unterspannung < 17,5 V, Drahtbruch, Blockade nach 5 Ansteuerungen in gleicher Richtung |
| Max. Leitungslänge zwischen Steuereinheit und Antrieb | 10 m |
| Potenzialfreier Meldekontakt | Ohmsche Last, max. 1 A/60 V DC (SELV) |
| Umgebungstemperatur | 0 °C bis +70 °C |
| Schutzart | IP 54 |
