Intelligente Antriebe am Düsseldorfer Seestern
Energetisch optimiertes Bürogebäude
Die Anforderungen an das Hotel- und Büro-
gebäude CUBUS am Düsseldorfer Seestern waren klar und pragmatisch:
ein energetisch optimiertes Bürogebäude mit maximaler Vermietungsflexibilität bei gleichzeitig niedrigen Investitions- und Betriebskosten.
Repräsentativ und unverwechselbar – ergänzt durch ein Hotel der gehobenen Kategorie.
Das Projekt
Entstanden sind zwei Gebäude: ein 12-geschossiger Hochhauswürfel für den Bürobereich und ein 6-geschossiger Riegel für das Hotel.

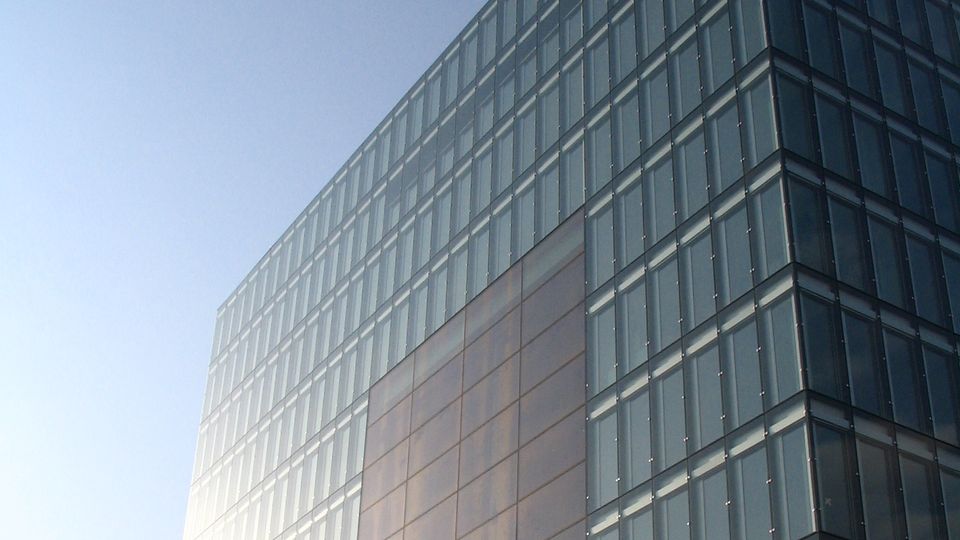

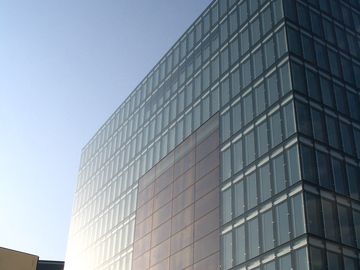

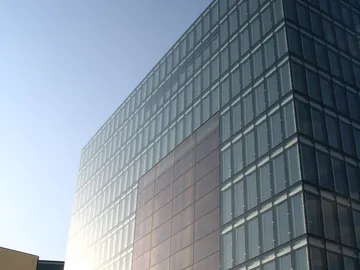

Der transparente, kristalline CUBUS mit einer Kantenlänge von 40 x 40 x 40 Metern hebt sich deutlich vor der 80 x 20 Meter großen Leichtbetonwand des INNSIDE Hotels ab.
Die vollkommen gläserne Hülle des Gebäudes und der Fassade ermöglicht spannende Sichtbeziehungen, trägt zur Verbesserung des Raumklimas bei und bringt mehr Tageslicht in das Gebäudeinnere. Die Konstruktion des Bürogebäudes besteht aus Flachdecken, Stützen im Fassadenbereich und aussteifenden Kernen, die komplett in Sichtschalung erstellt wurden.
Durch die innovative Fassade, die sich je nach Wetterverhältnissen automatisch öffnet und schließt, ist der CUBUS ein energietechnisch optimiertes Gebäude, das eine clevere Steuerungstechnik zur Energieeinsparung verwendet. Die Haustechnik nutzt natürliche und mechanische Lüftung, die thermischen Speichermassen des Betons und die klimapuffernde Wirkung von Atrium, Wintergärten und Doppelfassade.
Projekt: CUBUS
Produktgruppe: Antriebe
Bauherr: Köllmann AG
Architekt: Schneider + Schumacher Architekten
Ort: Düsseldorf, Deutschland
)
Technologie von Kingspan STG
Intelligente Antriebstechnik für die Doppelfassade

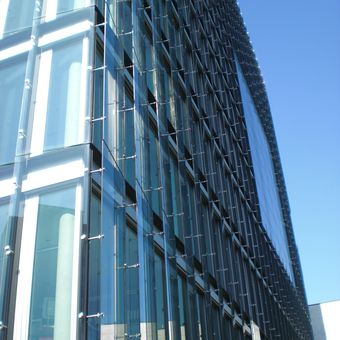

Die Doppelfassade des CUBUS verbindet architektonische Gestaltung mit intelligenter Antriebstechnik. Auf der Innenseite bilden geschosshohe Aluminium-Fenstertüren mit opaken Lüftungsklappen die Gebäudehülle. Die Außenseite besteht aus insgesamt 1296 punktgehaltenen Ganzglas-Drehflügeln, die automatisch gesteuert und elektromotorisch betrieben werden.
Für die präzise und zuverlässige Bewegung der Ganzglas-Drehflügel kam die Antriebstechnik von Kingspan STG zum Einsatz. Insgesamt wurden 2780 profilintegrierte Kettenanriebe mit EasyDrive-Technologie verbaut – als Tandemausführung und in den Eckbereichen als Tridem-Ausführung.
Herzstück der Lösung ist die EasyDrive-Elektronik. Sie ermöglicht eine präzise softwareseitige Konfiguration und Steuerung der Antriebe und damit eine optimale Anpassung an die jeweiligen Anforderungen der Fassade. Dazu gehören unter anderem die Echtsynchronisierung von bis zu acht Antrieben pro Flügel sowie die individuelle Einstellung von Druck- und Zugkräften, Ausstellweite und Ausstellgeschwindigkeit. Für einen sicheren und zuverlässigen Betrieb sorgen zudem Funktionen wie die Dichtschluss-Entlastung, frei wählbare AUF- oder ZU-Rückmeldungen und das automatische Reversieren bei Überlast.
Mit dieser individuell abgestimmten Antriebslösung wird die komplexe Doppelfassade des CUBUS sicher, präzise und bedarfsgerecht gesteuert.
