DBA-Lösung in Frankfurt am Main
Druckbelüftung im Henninger Turm
Individuell abgestimmte, redundante
Druckbelüftungsanlage für Wohnhochhaus mit außergewöhnlicher Gebäudegeometrie.
Objekt

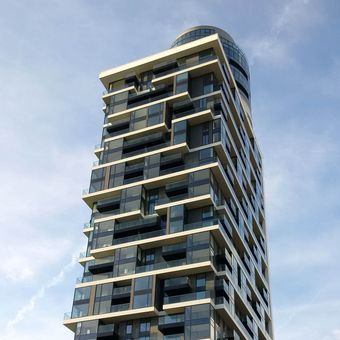

Die anspruchsvolle Optik wurde bereits mit dem International Iconic Award 2015 ausgezeichnet. Im 140 m hohen Wohnturm befinden sich
insgesamt 207 Luxus-Wohnungen. Highlight des Gebäudes ist das „Fässchen“ auf der Spitze – mit vier Appartements und einem Restaurant im 39. Obergeschoss mit spektakulärem 360°-Ausblick.
Ausgangslage
Das Gebäude befindet sich im Eigentum einer Brauerei und wurde vollständig als Wohngebäude neu errichtet. Da der bestehende Gebäudekern nicht erhalten werden konnte, war ein vollständiger Rückbau und anschließender Neubau erforderlich. Eine besondere Herausforderung stellte dabei die außergewöhnliche Gebäudehöhe dar.
Das neue Wohngebäude verfügt über zwei Treppenhäuser, einen Feuerwehraufzug sowie zwei Abströmschächte.
Eine besondere bauliche Situation ergab sich im Bereich des ersten Treppenhauses: Aufgrund der Gebäudekonzeption konnte am oberen Ende des Treppenhauses keine Druckentlastungsöffnung zur Außenatmosphäre hergestellt werden. Das Treppenhaus endet bereits unterhalb des Daches und verfügt somit nicht über eine direkte Druckentlastungsmöglichkeit nach außen.
Um dennoch eine sichere Grunddurchströmung und zuverlässige Druckentlastung gewährleisten zu können, wurde ein Druckentlastungskanal mit integriertem Stützventilator vorgesehen. Sowohl der Stützventilator als auch die zur Druckregelung eingesetzten Klappen mussten vollständig in das Regelungskonzept eingebunden werden. Damit entstand eine technisch anspruchsvolle Lösung, die exakt auf die besonderen baulichen Gegebenheiten des Gebäudes abgestimmt werden musste.
Projekt: Henninger Turm
Frankfurt am Main

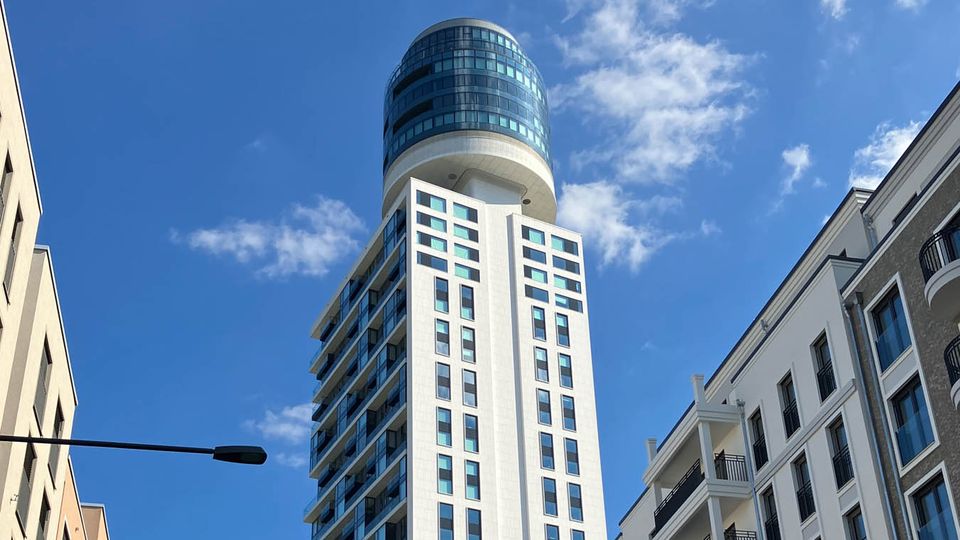

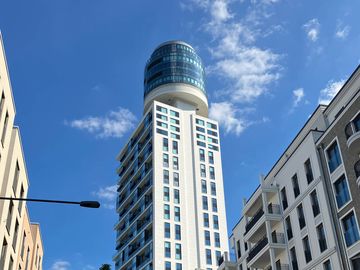

Seit Frühjahr 2017 gehört der neu gebaute, 140 Meter hohe Henninger Turm zu den höchsten und modernsten Wohntürmen Deutschlands mit aufgesetztem, auskragendem Rundbau sowie 5-geschossigem Sockelbau.
)
Lösungskonzept von Kingspan STG
Für das anspruchsvolle Gebäude wurde eine redundante Druckbelüftungsanlage (DBA) von Kingspan STG realisiert. Die Anlage verfügt über zwei Abströmschächte und insgesamt vier separat arbeitende Systeme, die die Abströmung in den beiden Treppenhäusern sowie im Feuerwehraufzug bedarfsgerecht regeln.
Im ersten Treppenhaus übernimmt ein Druckentlastungskanal die Sicherstellung der erforderlichen Grunddurchströmung und Druckentlastung. Im zweiten Treppenhaus wurde aufgrund der baulichen Gegebenheiten zusätzlich ein Stützventilator im 39. Obergeschoss installiert, der die Abströmung aktiv unterstützt.
Eine besondere Herausforderung stellte die komplexe Gebäudegeometrie dar. Um die Druckverhältnisse innerhalb des Gebäudes präzise erfassen und ausregeln zu können, wurden rund 100 Drucksensoren installiert. Ergänzend wurde eine Temperaturmessung in die Steuerung der DBA integriert. Dadurch kann die Anlage die thermisch bedingten Druckverhältnisse präzise berücksichtigen und sowohl für den Sommer- als auch für den Winterfall optimal ausregeln.
Das Zusammenspiel der redundanten Druckregelung, der gezielten Abströmung und der umfangreichen Sensorik gewährleistet eine zuverlässige und bedarfsgerechte Funktion der Druckbelüftungsanlage – auch unter den besonderen baulichen und thermischen Bedingungen des Gebäudes.
