DBA im Grand Tower

Für diesen Anwendungsbereich hat Kingspan STG auf der Basis sicherheitsgerichteter BUS-Systeme ein eigenes DBA-System entwickelt. Einmal installiert und parametriert, arbeitet diese Anlage vollautomatisch, d. h. sobald ein automatischer Melder Rauch erkennt, schaltet sich die Anlage in den Alarmzustand und regelt den Differenzdruck gemäß Sollwertvorgabe. Durch umfangreiche Überwachungsfunktionen ist die nach aktueller Gesetzgebung geforderte Sicherheit bei ordnungsgemäßer Wartung und Instandhaltung zu jeder Zeit gewährleistet.

Sicher rauchfrei durch Überdruck

Damit die Treppenhäuser und Feuerwehraufzüge des Grand Towers zur Evakuierung und für den Löschangriff im Falle eines Brandes genutzt werden können, mussten alle dazu erforderlichen sicherheitstechnischen Vorkehrungen bereits bei der Planung bedacht werden. Dazu gehörten auch die Simulation und Strömungsgutachten. Bereits in dieser frühen Planungsphase ist Kingspan STG in die Projektierung des Grand Towers eingestiegen.

Hohe Anforderungen an den baulichen Brandschutz

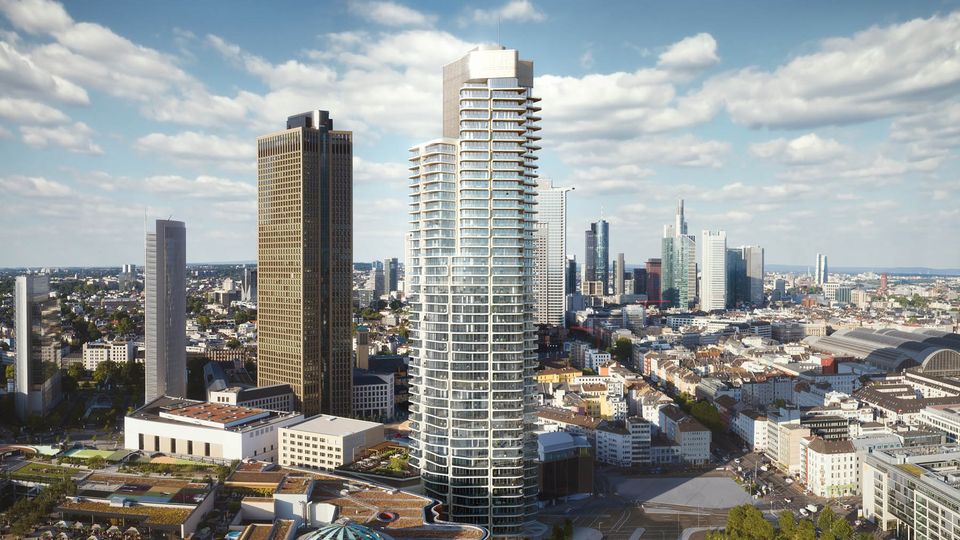

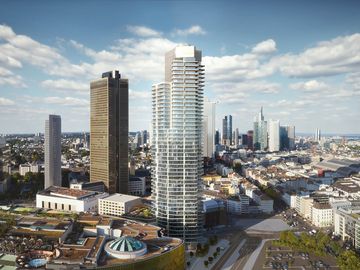

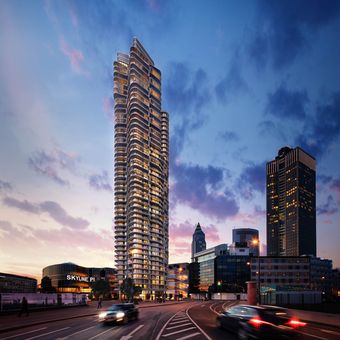

Mit 172 Metern Höhe (44.000 qm Bruttogrundfläche), aufgeteilt in Erdgeschoss mit Lobby und Concierge-Service, und 47 Obergeschossen (inkl. Lounge und Kräutergarten in der 7. Etage sowie Sunset-Deck im 43. Stockwerk und dem 1.000 qm großen Rooftop Garden), ist der Grand Tower derzeit Deutschlands höchster Residential Tower mit 401 Wohneinheiten.

Dieses Projekt stellte besonders hohe Anforderungen an die gebäude- und sicherheitstechnische Ausrüstung und an die Baumaterialien sowie den baulichen Brandschutz.

Projektbezogene Druckbelüftung für komplexe Strömungsverhältnisse

Bei der Planung der Druckbelüftungsanlage mussten unterschiedliche Einflussfaktoren berücksichtigt werden – darunter die am Gebäude auftretenden Windkräfte, Temperaturunterschiede zwischen Innen- und Außenbereich sowie komplexe Strömungseffekte in den Treppenräumen, im Feuerwehraufzug und in den Abströmschächten. Diese Bedingungen erfordern eine schnelle und präzise Regelung der Druckverhältnisse.

Auf dieser Grundlage entwickelte Kingspan STG eine projektspezifische Druckbelüftungsanlage mit aktiv geregelten Einzelsystemen. Das System umfasst zwei druckbelüftete Treppenräume, die als ineinander geschachtelte Helix-Treppenräume ausgeführt sind, einen druckbelüfteten Feuerwehraufzug sowie zwei Abströmschächte.

Die Abströmschächte sind jeweils etagenweise an den geteilten Ringflur angebunden. Dadurch wird eine bedarfsgerechte und präzise Druckregelung der einzelnen Bereiche ermöglicht – auch bei wechselnden äußeren Bedingungen.

Für die komplexe Druckbelüftungsanlage (DBA) wurde eine eigenständige Visualisierung in die Gebäudeleittechnik (GLT) integriert. Das Facility Management erhält damit eine zentrale Lösung zur Überwachung und Bedienung der Anlagen.

Über die Visualisierung sind sowohl der mobile Zugriff innerhalb des Gebäudes als auch der Fernzugriff möglich. Dadurch lassen sich Betriebszustände und Anlagenparameter jederzeit komfortabel kontrollieren und die Druckbelüftungsanlagen effizient betreiben. Die rechnergestützte Wartung der komplexen Anlagen verkürzt den Dienstleistungsaufwand. Die Anlagenparameter werden automatisch diagnostiziert und visualisiert.

Für eine zuverlässige Überwachung der Druckbelüftungsanlage werden die Anlagenzustände komfortabel per E-Mail und SMS an den Betreiber übermittelt. Die dezentralen Steuerbaugruppen und Steuerschränke sind über Kingspan STG miteinander vernetzt. Die Ansteuerung der DBA erfolgt über eine im Unternehmen entwickelte, hauseigene BUS-Technologie mit drei voneinander unabhängigen BUS-Systemen.

Das Steuerungs- und Regelungskonzept verarbeitet die Signale von rund 150 Drucksensoren und steuert etwa 300 Lüftungs- und Entrauchungsklappen. Für die erforderliche Luftversorgung und kontrollierte Abströmung kommen redundante Zuluft- und Abströmventilatoren mit einer Leistung von bis zu 40.000 m³/h pro System zum Einsatz.

Eine schnelle und präzise Druckregelung wird durch ein von Kingspan STG entwickeltes Druckregelsystem gewährleistet. Die Druckregelung und Steuerung werden dabei dynamisch an das jeweilige Brandszenario angepasst. Hierfür ist die DBA direkt mit der flächendeckenden Brandmeldeanlage gekoppelt, sodass die erforderlichen Betriebszustände automatisch und situationsgerecht aktiviert werden können.

Für die Bedienung und Überwachung der Druckbelüftungsanlage wurde zudem ein übersichtliches, informatives und intuitiv bedienbares Feuerwehrtableau installiert. Es ermöglicht der Feuerwehr einen schnellen Überblick über die relevanten Anlagenzustände und unterstützt eine sichere Bedienung im Einsatzfall.

Die Druckbelüftungsanlage erfüllt die erforderlichen europäischen und internationalen Normen. Umfangreiche Überwachungs- und Sicherheitsfunktionen gewährleisten bei fachgerechter Wartung und Instandhaltung einen zuverlässigen und sicheren Anlagenbetrieb.

Bildquelle: gsp Städtebau, Berlin
