Natürliche Lüftung für Living Building Challenge

Das Santa Monica City Services Building wurde nach dem anspruchsvollen Living Building Challenge (LBD)-Standard des International Living Future Institute (ILFI) zertifiziert. Der weltweit anerkannte Nachhaltigkeitsstandard geht deutlich über die Anforderungen etablierter Gebäudezertifizierungen wie LEED hinaus und steht für höchste Ansprüche an ökologische und langfristige Nachhaltigkeit. Mit der LBC-Zertifizierung unterstreicht die Stadt Santa Monica ihre ambitionierten Klimaziele und ihren langfristigen Anspruch, bis 2050 oder früher Klimaneutralität zu erreichen. Ein wichtiger Bestandteil des Gebäudekonzepts ist dabei die kontrollierte natürliche Lüftung, die für eine bedarfsgerechte Frischluftzufuhr und ein angenehmes Raumklima sorgt – ohne zusätzliche mechanische Ventilatorunterstützung.

Anforderungen an das natürliche Lüftungssystem

Für die Umsetzung der natürlichen Lüftung wurden hohe Anforderungen an die eingesetzte Antriebstechnik und das Gesamtsystem gestellt:

• Betrieb ohne zusätzliche Ventilatorunterstützung
• UL-Zertifizierung für den Einsatz in den USA
• Hohe Betriebssicherheit und lange Lebensdauer
• Optimales Preis-Leistungs-Verhältnis
• Bedarfsgesteuerte Lüftung
• Einfache und effiziente Montage

Lösungskonzept und eingesetzte Produkte

Für die automatisierte Ansteuerung der Klappfenster kamen unterschiedliche Kettenantriebe von Kingspan STG zum Einsatz. Die Auswahl der Antriebe wurde auf die jeweiligen Anforderungen der Fenster abgestimmt.

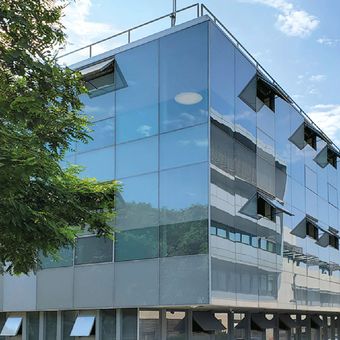

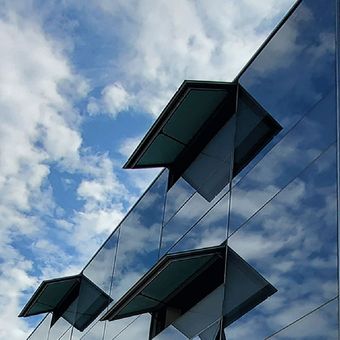

Fensterantriebe an den Klappfenstern:

• Kettenantrieb EM, 603 mm Hub – 91 Stück
• Kettenantrieb EM EasyDrive, 511 mm Hub – 6 Stück
• Kettenantrieb LM/2, 400 mm Hub – 34 Stück

Kontrollsystem:

• AFI Relay Station zur zentralen Steuerung der automatisierten Fenster

So ermöglicht die Kombination aus leistungsfähiger Antriebstechnik und intelligenter Steuerung eine bedarfsgerechte kontrollierte natürliche Lüftung und trägt damit zu einem komfortablen Raumklima sowie zu den hohen Nachhaltigkeitsanforderungen des Gebäudes bei.

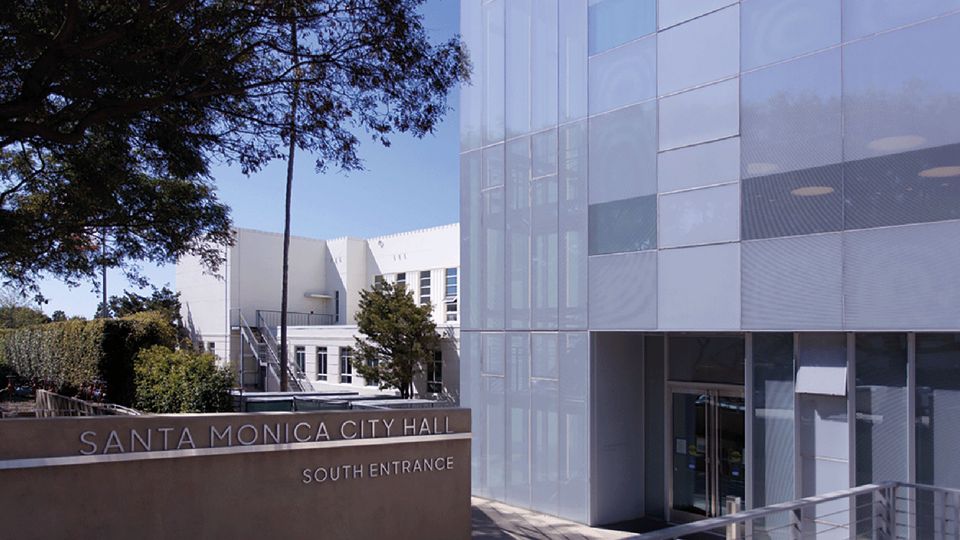

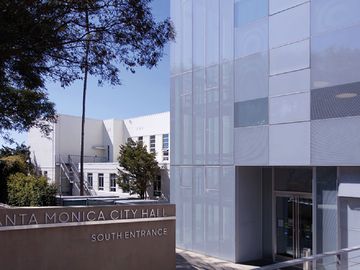

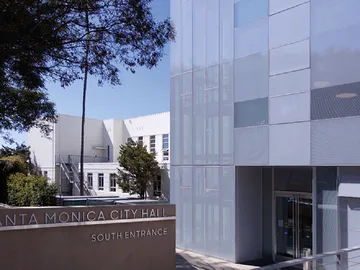

Fensterantriebe für das LBC-zertifizierte Rathaus

Das neue Ostgebäude des Rathauses von Santa Monica ist das größte Regierungsgebäude in den Vereinigten Staaten, das die Living Building Challenge-Zertifizierung erhalten hat. Living Building Challenge ist der weltweit strengste und umfassendste Standard für umweltfreundliches Bauen.

Zur Qualifizierung muss ein Gebäude ein System zur Wasserrückgewinnung, Kompostierung, Energieeinsparung und Landwirtschaft vor Ort vorweisen.

Damit ist die City Hall das erste Gebäude in Kalifornien, dass vor Ort Regenwasser in Trinkwasser umwandelt und das erste in den Vereinigten Staaten, das mehr als ein Dutzend Komposttoiletten in einer einzigen Anlage verwendet.

Das Wasserrückgewinnungssystem ist eines von vielen neuen Merkmalen, die die Selbstversorgung und Abfallreduzierung fördern. Es handelt sichum ein ehrgeiziges Kreislaufsystem, das Energie, Wasser, Abfall und Kompost einsparen und sich positiv auf die Umwelt und die psychische Gesundheit der Mitarbeiter auswirken soll.

Das City Hall East Building übertrifft die aktuellen Nachhaltigkeitsstandards von Santa Monica und hat als erstes städtisches Gebäude, das die Living Building Challenge-Zertifizierung als Netto-Null-Wasser- und Netto-Null-Energie-Gebäude erhielt, internationale Rekorde aufgestellt.

“Das Äußere des Gebäudes ist aus Glas. Es lässt natürliches Licht in das Gebäude. Wie Sie sehen können, gibt es öffenbare Fenster, die eine wunderbare Querlüftung ermöglichen. Wir finden es großartig, dass wir das natürliche Klima und die Schönheit von Santa Monica nutzen können”, sagt Joe Coriaty, geschäftsführender Gesellschafter von Frederick Fisher and Partners, ist einer der Architekten des neuen Ostgebäudes des Rathauses von Santa Monica.

Für ein gesundes und behagliches Raumklima auf natürliche Art wurde in der City Hall auf das Prinzip der kontrollierten natürlichen Lüftung (KNL) gesetzt.

Hier erfolgt der natürliche Luftaustausch nutzerunabhängig über elektromotorisch betriebene Fenster in der Gebäudeaußenhülle in Kombination mit einer automatisierten bedarfsgesteuerten Regelung.

Der dabei erreichte schnelle Luftaustausch erfolgt „natürlich“ ohne Klimaanlage oder Ventilatorunterstützung und mit minimalem Energieverbrauch: Die KNL basiert auf dem physikalisch bedingten thermischen Auftrieb (Kamineffekt) im Gebäude, der durch die Differenz von Innen- und Außentemperatur, Luftdruckdifferenz und Winddruck entsteht.

Für das Öffnen und Schließen der Fenster wurden unsere Kettenantriebe der Serie EM und LM eingesetzt.
