CDi
Mit 200 N ist der CDi eine standardisierte und einfach zu integrierende Lösung für RWA und Lüftung. Parallelbetrieb mehrerer Antriebe an einem Flügel mit integrierter Tandemsteuerung möglich.
Kettenantriebsserie CDi
Produktinformationen

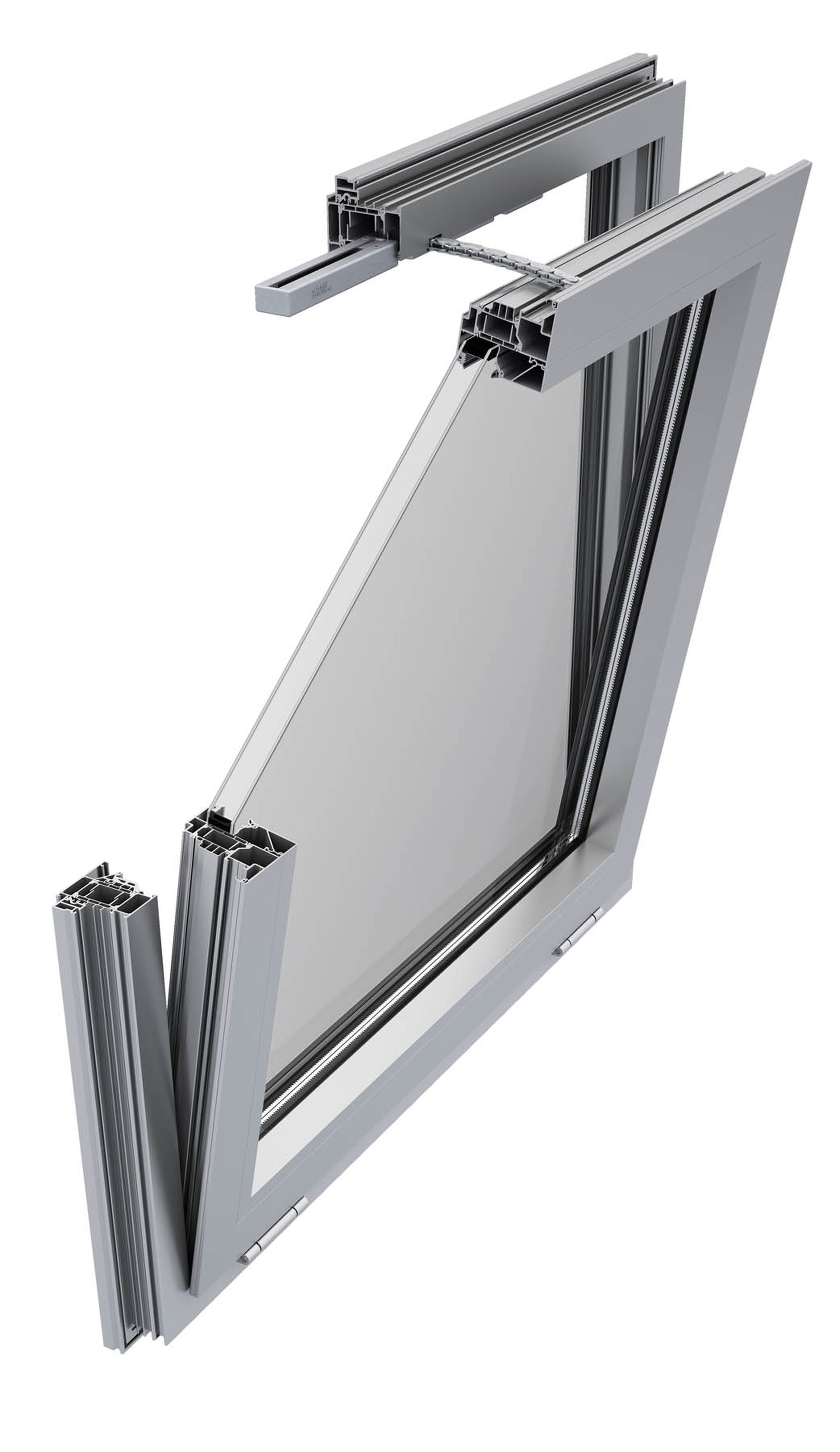

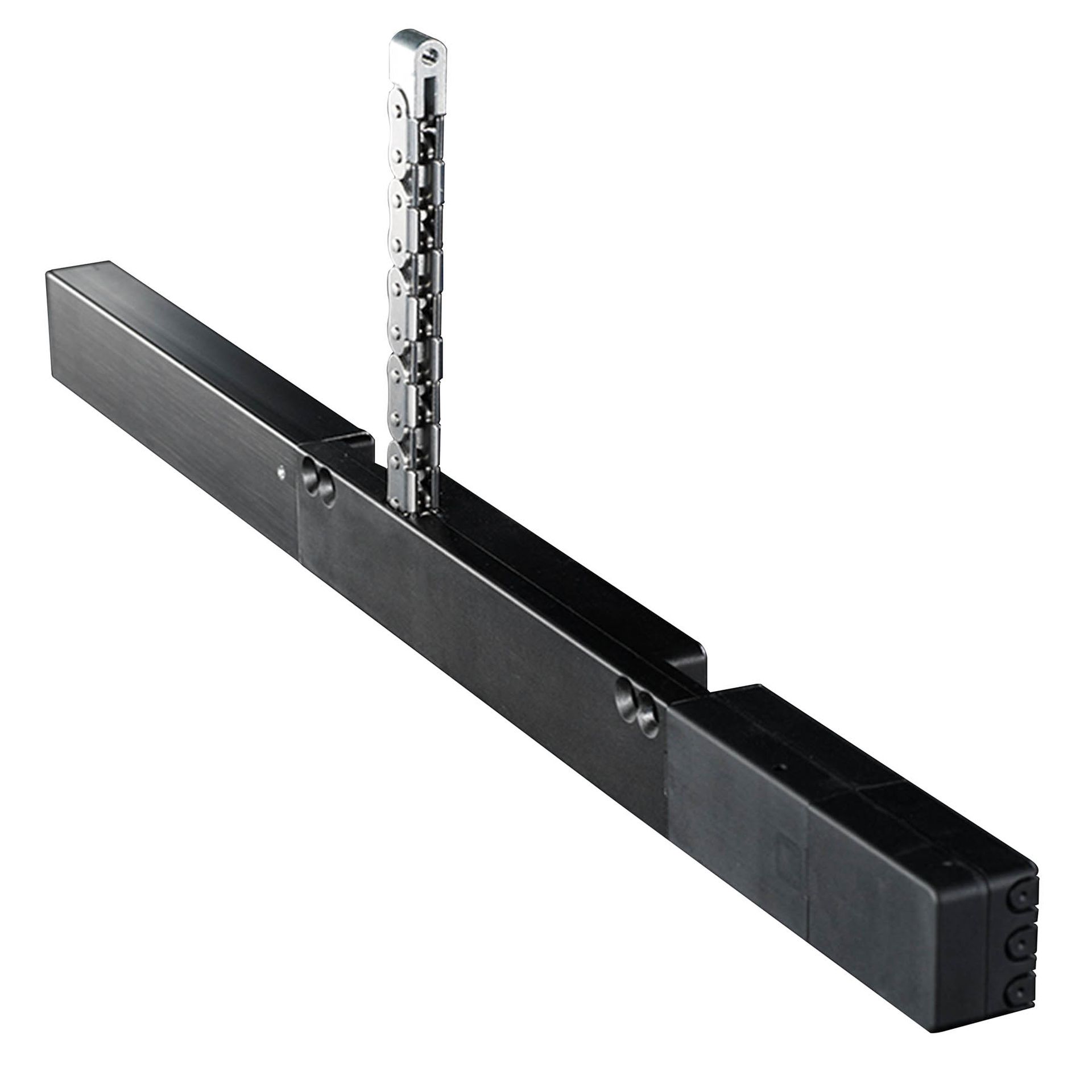

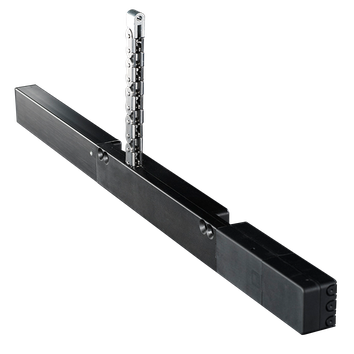

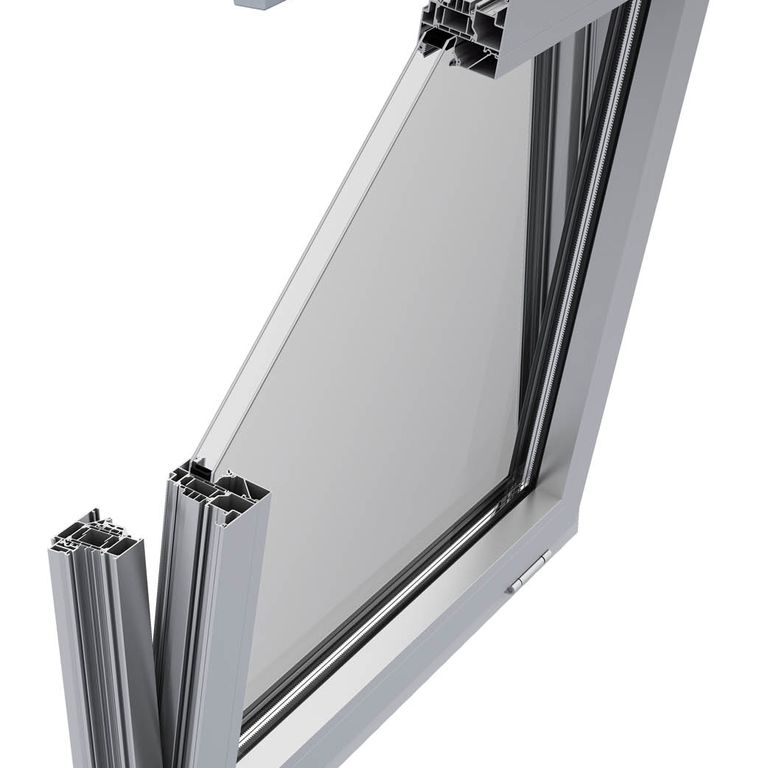

24 V DC Kettenantrieb mit 200 N für RWA und Lüftung. Speziell für den verdeckt liegenden Einbau in Fensterprofile. Die unsichtbare Integration ermöglicht eine dezente Lösung ohne störende Beschlags- oder Antriebskomponenten und ohne Beeinträchtigung der bauphysikalischen Eigenschaften des Fensters – insbesondere hinsichtlich Wärmedurchgang, Dichtigkeit und Statik. Als Einzel- oder Tandemantrieb einsetzbar.
Erhältlich als CDi und CDi EasyDrive/2 mit vielseitigen Einstellmöglichkeiten.
Produkt-Highlights
- Geringe Bautiefe
- Für die verdeckt liegende Montage im Fensterprofil
- Keine Verletzung der wichtigen Mitteldichtung
- Spezielle Befestigungssets für unterschiedliche Fenstersysteme erhältlich
- Dichtschluss über elektronisch definierten Anpressdruck
- Integrierter Überlastschutz
- Äußere Teile korrosionsfrei
- Parallelbetrieb mehrerer Antriebe an einem Flügel mit integrierter Tandem- (CDi) bzw. Synchronsteuerung (CDi/EasyDrive/2) möglich
- TÜV-Baumuster-geprüft
- Vorteile CDi/EasyDrive/2: Bis zu 4 Antriebe plus 2 Riegelantriebe synchronisierbar, Synchronisierung und Referenzfahrt ohne EasyDrive-Software durchführbar, Hub, Geschwindigkeit, Kraft: für AUF/ZU per EasyDrive-Software getrennt einstellbar, integrierter, konfigurierbarer Meldekontakt, einstellbare Dichtschlussentlastung
Technische Informationen
Allgemeine Informationen
| Ausführung | CDi | CDi/EasyDrive/2 |
| Nennspannung | 24 V DC (-20% /+25 %) | |
| Nennstrom | 0,6 A | |
| Abschaltung | integrierte, elektronische Lastabschaltung | |
| Hublänge | 300, 500, 600, 800 mm | 21-800 mm (einstellbar) |
| Druckkraft | 150 N | (einstellbar) 150 N |
| Zugkraft | 200 N | 200 N (einstellbar) |
| Laufgeschwindigkeit | ca. 15 mm/s | 4-10 mm/s (einstellbar) |
| Umgebungstemperatur | –10 °C bis +60 °C | |
| Schutzart | IP 20 | |
Material
- Gehäuse: Zinklegierung/Aluminium/ABS in Schwarz
- Ausstellmechanik: Edelstahlkette, wartungsfrei
Zertifizierung
- TÜV-Baumuster-geprüft
Produktvarianten

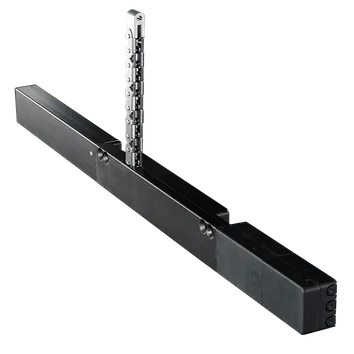

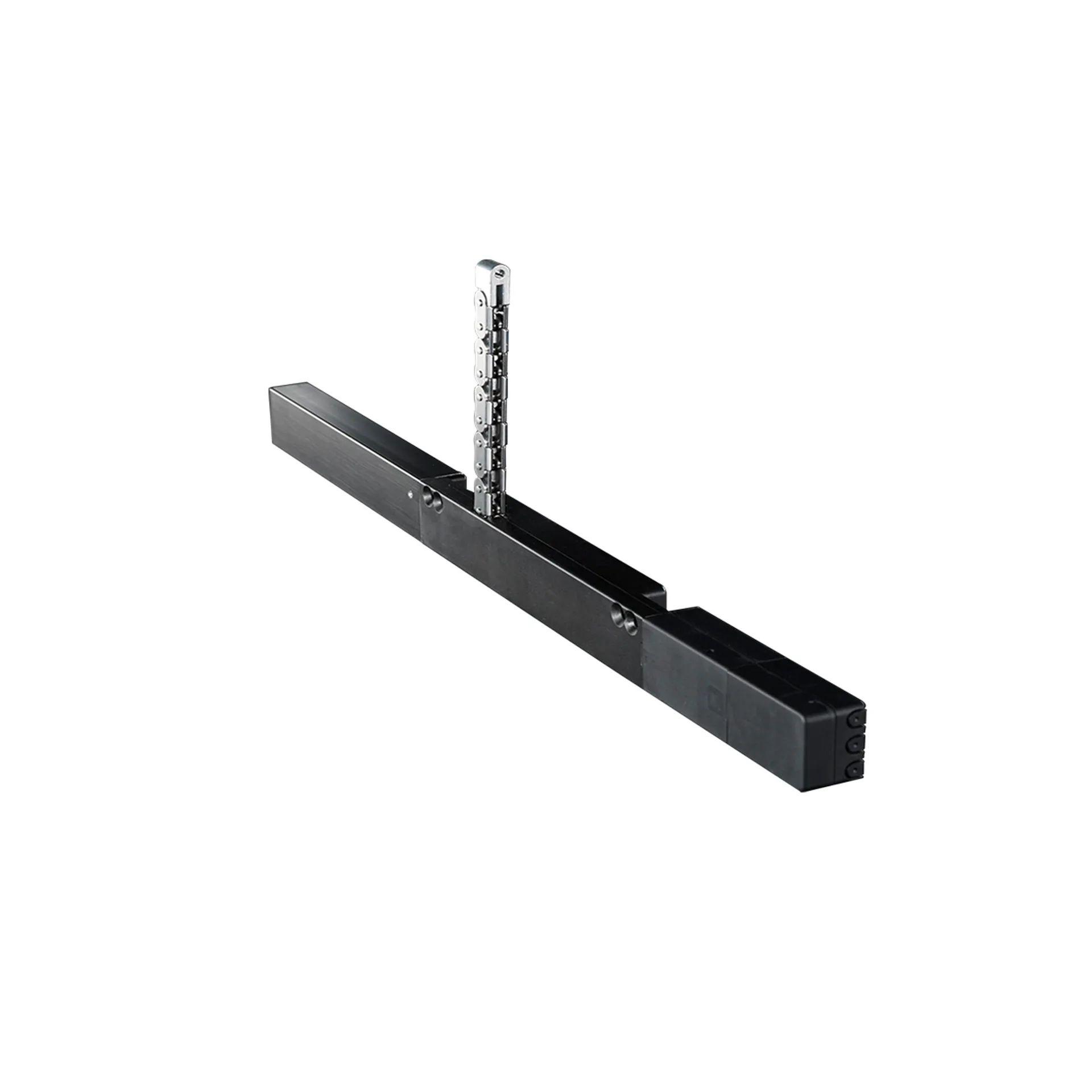

CDi EasyDrive/2
Der CDi EasyDrive/2 bietet maximale Flexibilität durch individuelle Konfigurationsmöglichkeiten. Hub, Geschwindigkeit und Kraft lassen sich separat einstellen, bis zu vier Antriebe plus 2 Riegelantriebe synchronisieren und Funktionen wie Meldekontakt und Dichtschlussentlastung an die jeweilige Anwendung anpassen.
