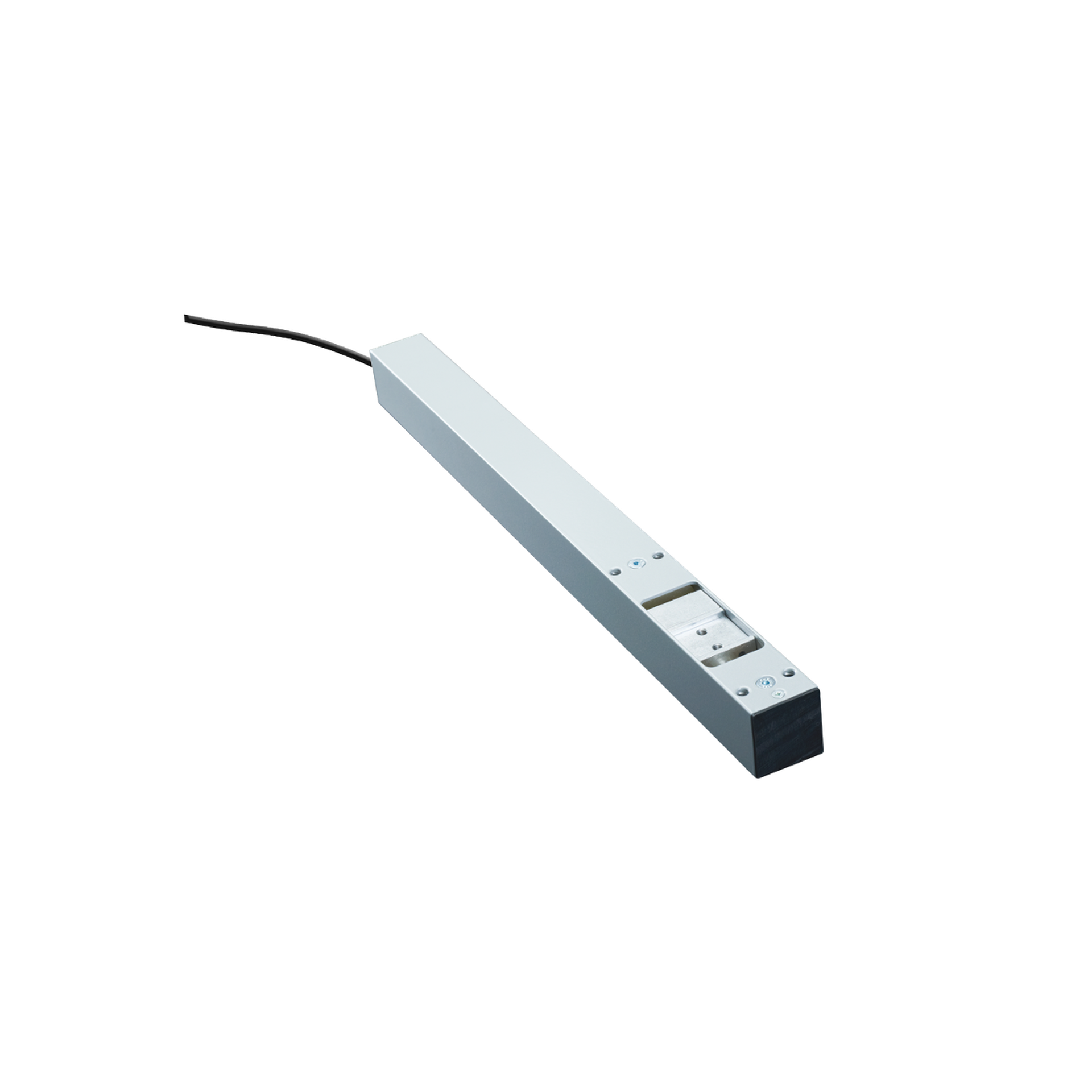

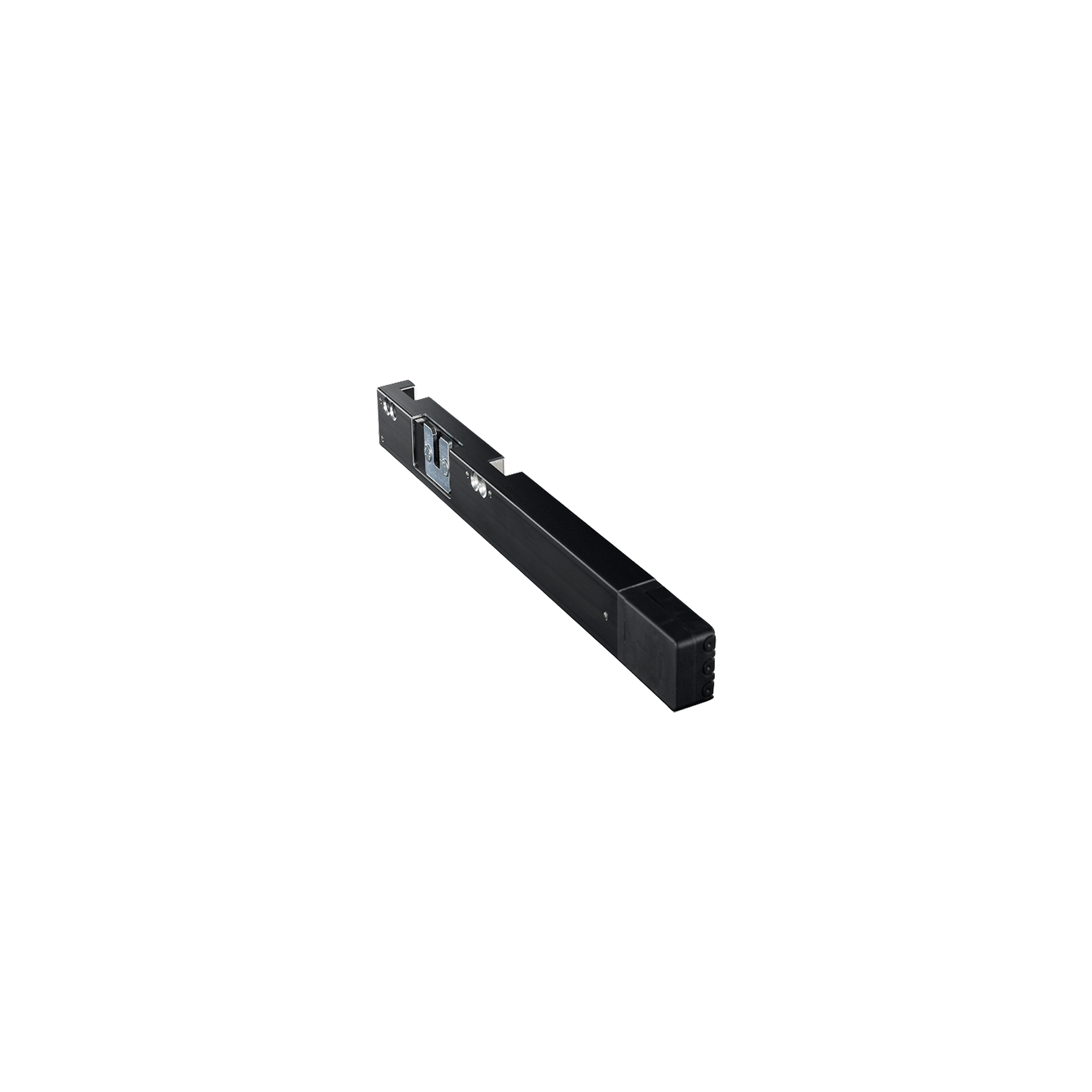

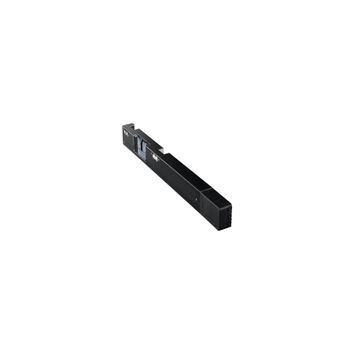

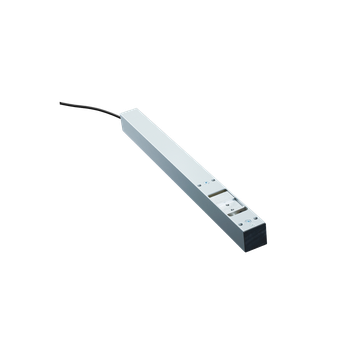

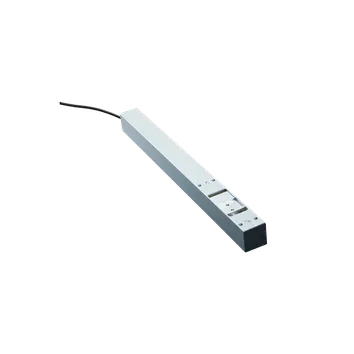

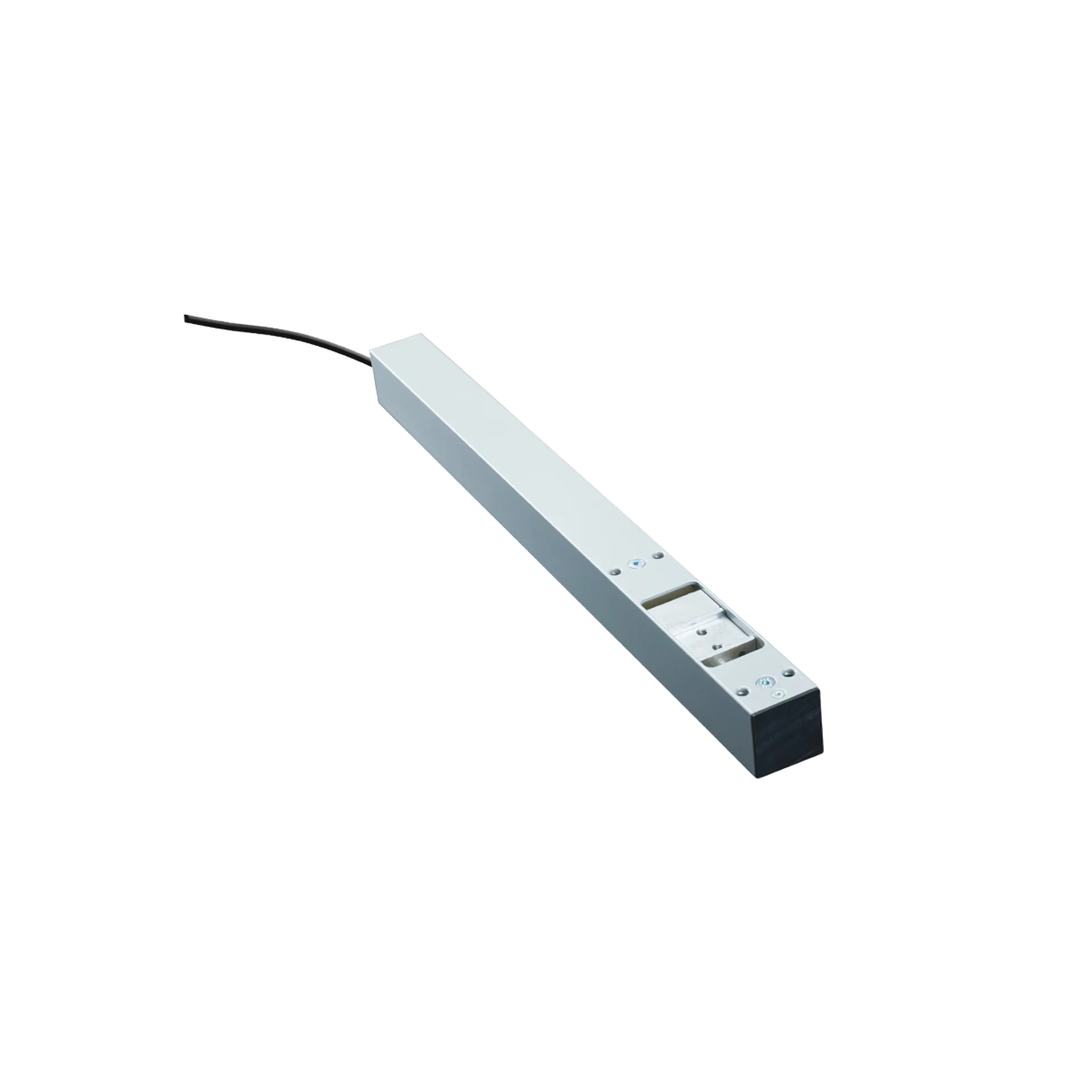

Riegelantrieb KLMS
Sehr kleiner Verriegelungsantrieb mit 600 N Betätigungskraft - zur profilintegrierten Montage. Ideal zur Ergänzung von Kettenantrieben der Serie KCD. Mit automatischer Abschaltung über eingebaute Endschalter und Folgesteuerung.
Riegelantriebsserie KLM
Produktinformationen
Verriegelungsantriebsserie speziell für die Kettenantriebsserie KCD. Je nach Typ für die profilintegrierte oder aufgesetzte Montage als beschlagtechnische Ergänzung von Kettenantrieben. Eine integrierte Folgesteuerung sorgt für die korrekte Betätigungsreihenfolge beim Öffnen und Schließen. Erhältlich mit verschiedenen Kräften als KLMS, KLMFM und KLML.
Produkt-Highlights
- Kompaktes Gehäuse für die profilintegrierte oder aufgesetzte Montage
- Baugröße und Befestigung perfekt abgestimmt auf Kettenantriebsserie KCD
- Betätigungskraft je nach Typ 600 N, 800 N oder 1200 N
- Automatisches Abschalten durch eingebaute Endschalter und integrierte Folgesteuerung zur Ansteuerung der angeschlossenen Kettenantriebe
- Je nach Typ Mitnehmerzunge wahlweise links oder rechts einsetzbar
Technische Informationen
Allgemeine Informationen
| Ausführung | KLMS | KLMFM | KLML |
| Nennspannung | 24 V DC (-20 % /+25 %) | ||
| Nennstrom | 0,6 A | 1,5 A | |
| Hublänge | 18 mm | ||
| Druckkraft | 600 N | 800 N | 1200 N |
| Zugkraft | 600 N | 800 N | 1200 N |
| Laufgeschwindigkeit | ca. 2,5 mm/s | ca. 3 mm/s | |
| Umgebungstemperatur | -10 °C bis +60 °C | ||
| Schutzart | IP20 | ||
Material
Gehäuse: Aluminium/ABS, Schwarz bzw. Aluminium E6/EV1 eloxiert
Downloads
Produktvarianten
Riegelantrieb KLMFM
Schlanker Verriegelungsantrieb mit 800 N Betätigungskraft - für die aufgesetzte Montage auf dem Blendrahmen. Ideal zur Ergänzung von Kettenantrieben der Serie KCD.
Riegelantrieb KLML
Schlanker Verriegelungsantrieb mit 1200 N Betätigungskraft - für die aufgesetzte Flügelmontage. Ideal zur Ergänzung von Kettenantrieben der Serie KCD.
